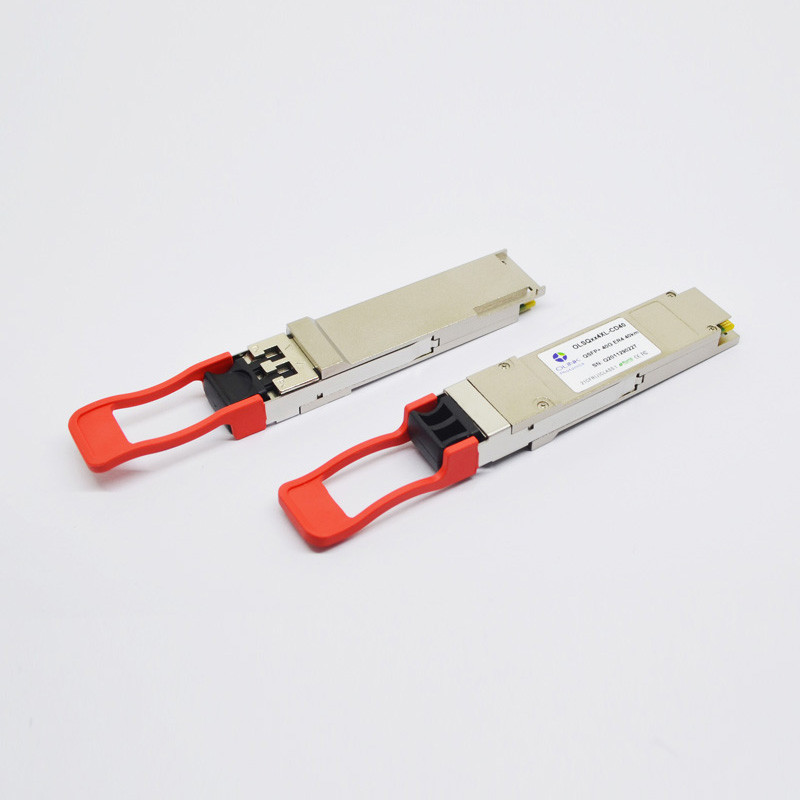

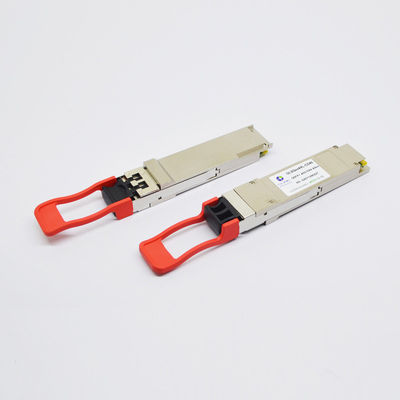

杜松多用性がある40G QSFP+ ER4ライト1270~1330nm 30km LCの光学トランシーバーDOM

製品の機能

●複式アパートLCの容器の光学インターフェイス

●単一+3.3Vの電源

●4 CWDMの車線MUX/DEMUXの設計

●波長ごとの11.2Gb/sデータ転送速度まで

●まで単一モード繊維（SMF）のライト伝達

●低い電力の消滅（最高:3.5W）

●デジタル診断機能で造られる

●作動の場合の温度較差:0℃への70℃

適用

●40GBASE-ER4イーサネット リンク

●Infiniband QDRおよびDDRは相互に連結する

●クライアント側40Gの電気通信の関係

標準

●40Gのイーサネットと迎合的IEEE802.3baおよび40GBASE-ER4標準

●QSFP+ MSAハードウェア指定と迎合的

●RoHSと迎合的

機能の記述

OlinkcomのOLSQXX4XL-CD30はライトの光通信の適用のために設計されているトランシーバー モジュールである。設計はIEEE P802.3baの標準の40GBASE-ER4に迎合的である。モジュールは4つのCWDMの光シグナルに10Gb/s電気データの4つの入力チャネル（CH）を変え、40Gb/s光学伝達のための単一チャネルに多重型にする。逆に、受信機の側面で、モジュールは4つのCWDMチャネル信号に光学的に40Gb/s入力を多重分離し、4チャネルの出力電気データにそれらを変える。

4つのCWDMチャネルの中央波長はITU-T G694.2で定義されるCWDMの波長の格子のメンバーとして1271、1291、1311および1331 nmである。それは光学インターフェイスのための複式アパートLCのコネクターおよび電気インターフェイスのための148ピン コネクターを含んでいる。長距離貨物輸送システムの光学分散を最小にするためには、単モード繊維（SMF）はこのモジュールで加えられなければならない。

プロダクトはQSFP+のMulti-Source一致（MSA）に従って形式要素、光学/電気関係およびデジタル診断インターフェイスと設計されている。温度、湿気およびEMIの干渉を含む最も粗く外的な作動条件を満たすことを設計した。

注:

BERのためのTP3の一致テスト信号との1.Measured = 10^-12の受信機の特徴

私達のプロダクトのより多くの細部:

高い信頼できる光学部品および優秀な設計

1.DLBレーザーおよびPINフォトダイオード

• 長い伝送距離。
• 高速および性能

2.Thick金指

• 安定した操作
• 繰り返される差し込み、プラグを抜きなさい

3.Plating堅い金の貝

• よい熱放散
• 容易に変形することができない
• 反電磁石の干渉

費用効果が大きく、信頼できる伝達

• 低い電力の消費および低い潜伏あなたのネットワーク装置が効率的に働くようにするため
• DOMは支えるトランシーバーの状態のための実時間監視を作用する。
