| 起源の場所: | 中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | RoHs, FCC, CE, UL etc |
| モデル番号: | OLSB231XL-CD60 |
| 最小注文数量: | 1 PC |
| パッケージの詳細: | 個々のパッケージまたは10 PCパレットか20 PCパレット |
| 受渡し時間: | 3-5仕事日 |
| 支払条件: | T/Tか純30日 |
| 供給の能力: | 1ヶ月あたりの80-100K |
| データ転送速度: | 10Gb/s | 形式要素: | SFP+ BIDI |
|---|---|---|---|
| 波長: | TX:1270 nm/RX:1330 nm | 間隔: | 60km |
| 源: | 非冷却1270nm DFBの送信機、1330nm APDの受信機 | 感受性: | <-20 dBm=""> |
| 繊維のタイプ: | SMF | 適用: | ●9.953Gbps ●Otherのオプティカル リンクの10.3125Gbpsイーサネット●10GBASE-EW |
| ハイライト: | SFP+の繊維光学のイーサネット トランシーバー,60kmの繊維光学のイーサネット トランシーバー,10gイーサネット光学トランシーバー |
||

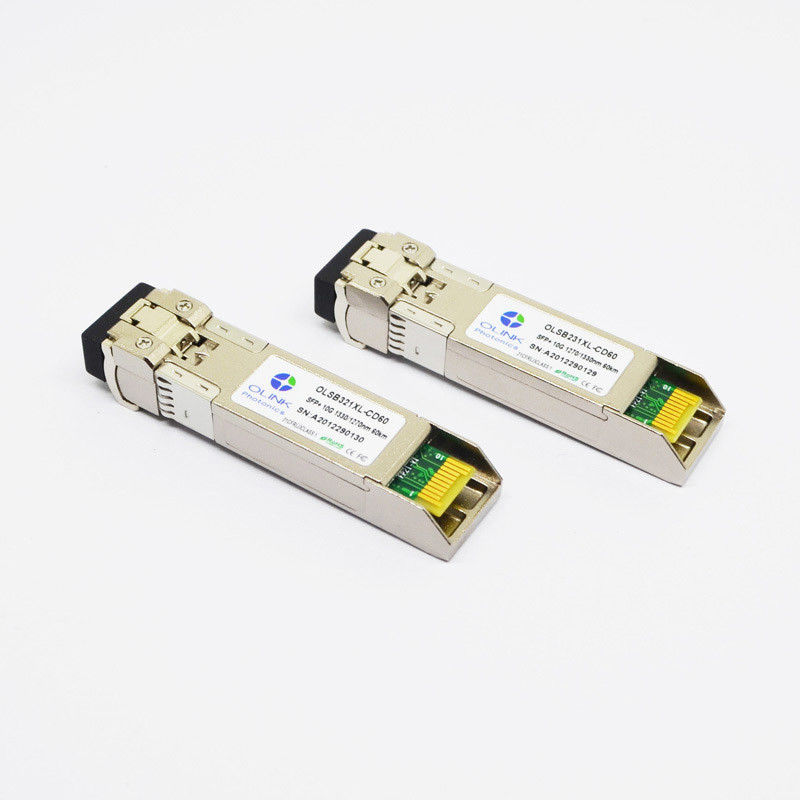

迎合的な60km SFP+の繊維光学のイーサネット トランシーバー1330 Nm 10G MSA
10Gb/s SFP+ BIDI TX:1270nm/RX:1330nm 60kmの迎合的な光学トランシーバー モジュールMSA
OlinkcomのOLSB231XL-CD60は長い範囲10Gb/sの複式アパートの光学データ通信の適用のために設計されているホットプラグ対応の小型形態要因SFP+二方向のトランシーバー モジュールである。SFP+ BIDIモジュールは一本鎖の単一モード繊維上の60kmリンク間隔を提供する単一LCの光コネクタに信頼性が高い1270nm DFBの送信機および1330nm APDのフォトディテクターを特色にする。
指定
•ホットプラグ対応SFP+の足跡
•SFF-8431に迎合的な電気インターフェイス
•SFF-8472と迎合的
•802.3ae 10GBASE-ERに迎合的な10Gb/s連続光学インターフェイス
•1270nm DFBの送信機、1330nm APDのフォトディテクターの受信機
•単一モード繊維の間隔60kmまで
絶対最高評価
|
変数 |
記号 |
Min. |
最高。 |
単位 |
ノート |
|
供給電圧 |
Vcc |
-0.5 |
4.0 |
V |
|
|
保管温度 |
TS |
-40 |
85 |
°C |
|
|
相対湿度 |
RH |
0 |
85 |
% |
|
注: 最高絶対評価以上の圧力はトランシーバーへの永久的な損害を与えることができる。
光学特徴（上（C） = 0から70 ℃上（I） 85 ℃への=-40、VCC = 3.13への3.47 V）
|
変数 |
記号 |
Min. |
タイプ |
最高。 |
単位 |
ノート |
|
送信機 |
||||||
|
作動の波長 |
λ |
1250 |
1270 |
1290 |
nm |
|
|
1310 |
1330 |
1350 |
|
|||
|
Ave.出力電力（可能にされる） |
舗装しなさい |
1 |
|
6 |
dBm |
1 |
|
サイド モード抑制の比率 |
SMSR |
30 |
|
|
dB |
|
|
絶滅の比率 |
ER |
5 |
6 |
|
dB |
|
|
RMSの分光幅 |
Δλ |
|
|
1 |
nm |
|
|
上昇/落下の時間（20%~80%） |
Tr/Tf |
|
|
50 |
ps |
|
|
分散の罰 |
TDP |
|
|
3.2 |
dB |
|
|
相対的な強度の騒音 |
RIN |
|
|
-128 |
dB/Hz |
|
|
出力光学目 |
IEEE 0802.3aeと迎合的 |
|||||
|
受信機 |
||||||
|
作動の波長 |
λ |
|
1330 |
|
nm |
|
|
|
1270 |
|
|
|||
|
受信機の感受性 |
PSEN1 |
|
|
-21 |
dBm |
2 |
|
積み過ぎ |
舗装しなさい |
|
|
-7 |
dBm |
|
|
LOSは主張する |
Pa |
-40 |
|
|
dBm |
|
|
LOSは非主張する |
Pd |
|
|
-25 |
dBm |
|
|
LOSヒステリシス |
Pd Pa |
0.5 |
|
|
dB |
|
注:
1. 平均出力図はIEEE 802.3aeごとにしか報知的、ではない。
2. 最も悪いER =6と測定される;BER-12<10>;231 – 1 PRBS。
製品の機能
1. 1つの繊維のBiディディミアムSFP+の光学トランシーバー、Bidi WDM SFP+
2. 10.3までGbpsの二方向のデータ・リンク
3. SFP+ MSAに完全に準拠した
4. IEEE 802.3ae 10GBASE-BXに迎合的
5. SFF-8472デジタルの診断機能
6. 単信LCのコネクター
7. 1330TX/1270RXおよび1270TX/1330RX
8. 間隔10まで、20、40のkm
9. 要求された+3.3ボルトの電源だけ
10. 迎合的なRoHS
11. -5 70C操作に
適用:
10.3125 Gb/sの10GBASE-BX
9.953 Gb/sの10GBASE-BX
1000の基盤LXのイーサネット
8.5Gbpsの8XFC
4.25Gpbsの4XFC
2.125Gpbsの2XFC
1.0625Gbpsの1xFC
