| 起源の場所: | シンセン中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | RoHS FCC CE GS UL FDA etc |
| モデル番号: | OLSP8512L-CDS5 |
| 最小注文数量: | 1PC |
| パッケージの詳細: | 個々のパッケージか10pcs/palletまたは20pcs/pallet |
| 受渡し時間: | 3-5仕事日 |
| 支払条件: | T/Tか純30日 |
| 供給の能力: | 1ヶ月あたりの80-120k |
| データ転送速度: | 1.25Gbps/1.0625Gbps | 形式要素: | SFP |
|---|---|---|---|
| コネクター: | LCの二重 | 両立性: | のぎ |
| 間隔: | 550M | 波長: | 850nm |
| 繊維のタイプ: | MMF | DDM/DOM: | 支えられる |
| ハイライト: | 850nm DOM SFPの光学モジュール,550m 850nm SFPの光学モジュール,850nm DOM sfpのイーサネット |
||

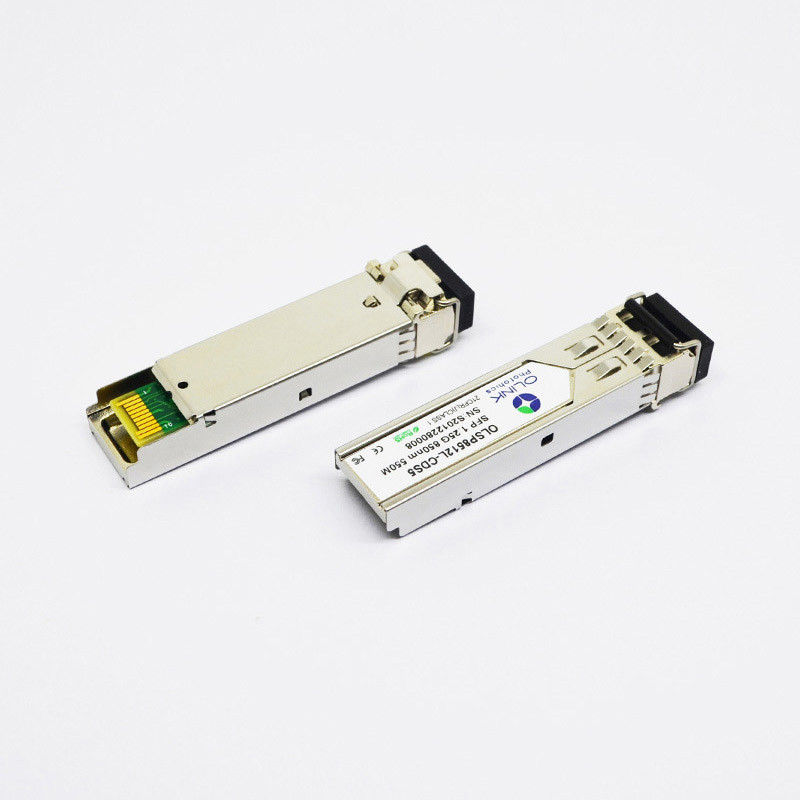

のぎ多用性があるDOM LC SFP光学モジュール850nm 550m 1000BASE-SX
1000BASE-SX SFP 850nm 550m DOM LC MMFのトランシーバー モジュールの多用性があるのぎ
製品の説明
OlinkcomのOLSP8512L-CDS5は、SFPのトランシーバー高性能、MMFの1.25Gbpsおよび550mの伝送距離のデータ レートを支える費用効果が大きいモジュールである。トランシーバーは3つのセクションから成っている:TRANSインピーダンス前置増幅器（TIA）およびMCUの制御装置と統合されるVCSELレーザーの送信機、PINフォトダイオード。すべてのモジュールはクラスIのレーザーの安全の条件を満たす。トランシーバーはSFPのMulti-Source一致（MSA）およびSFF-8472と互換性がある。詳細については、SFP MSAを参照しなさい。
光学特徴（上（C） = 0から70 ℃上（I） 85 ℃への=-40、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 作動の波長 | λ | 840 | 850 | 860 | nm | |
| Ave.出力電力（可能にされる） | 舗装しなさい | -10 | 0 | dBm | 1 | |
| 絶滅の比率 | ER | 9 | dB | 1 | ||
| RMSの分光幅 | Δλ | 0.65 | nm | |||
| 上昇/落下の時間（20%~80%） | Tr/Tf | 0.25 | ps | 2 | ||
| 出力光学目 | 迎合的なIEEE802.3 z &ITU G.957と迎合的（クラス1のaserの安全） | |||||
| 受信機 | ||||||
| 作動の波長 | λ | 840 | 850 | 860 | nm | |
| 受信機の感受性 | PSEN1 | -18 | dBm | 3 | ||
| 積み過ぎ | 舗装しなさい | -3 | dBm | 3 | ||
| LOSは主張する | Pa | -35 | dBm | |||
| LOSは非主張する | Pd | -20 | dBm | |||
| LOSヒステリシス | Pd Pa | 0.5 | dB | |||
注:
1. PRBS 223 – 1 NRZのテスト パターンとの1.25Gb/sで測定される。
2. 未ろ過、PRBS 223-1のテスト パターン@1.25Gbpsと測定されて
3. BER -10のためのPRBS 223 – 1 NRZのテスト パターンとの1.25Gb/sで < 1x10="">測定される
製品の機能
●複式アパートLCのコネクター
●ホットプラグ対応SFPの足跡
●850nm VSCELレーザーの送信機およびPINのフォトディテクター
●低い電力の消費、 < 0="">
●デジタル診断モニタインターフェイス
●SFP MSAおよびSFF-8472と迎合的
●まさに低いEMIおよび優秀なESDの保護
●作動の場合温度: Commerical:0から70 °C 産業:- 40から85 °C
適用
●ギガビットのイーサネットおよび繊維チャネル
●インターフェイスを転換するスイッチ
●転換されたバックプレーンの塗布
●ルーター/サーバー インターフェイス
発注情報
| 部品番号 | 記述 |
| OLSP8512L-CDS5 | SFP、1.25Gbps、550m多重モード、850nmデジタル診断モニタとの0~70℃、 |
| OLSP8512L-IDS5 | SFP、1.25Gbps、550m多重モード、850nmデジタル診断モニタとの-40~85℃、 |
