| 起源の場所: | シンセン中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | RoHS FCC CE GS UL FDA etc |
| モデル番号: | OLSP8512L-CDS5 |
| 最小注文数量: | 1PC |
| パッケージの詳細: | 個々のパッケージか10pcs/palletまたは20pcs/pallet |
| 受渡し時間: | 3-5仕事日 |
| 支払条件: | T/Tか純30日 |
| 供給の能力: | 1ヶ月あたりの80-120k |
| データ転送速度: | 1.25Gbps/1.0625Gbps | 形式要素: | SFP |
|---|---|---|---|
| 両立性: | ブロケード | コネクター: | LCの二重 |
| 波長: | 850nm | 間隔: | 550M |
| TX力: | -9.5 | - 3dBm | DDM/DOM: | 支えられる |
| 受信機のタイプ: | ピン | 繊維のタイプ: | MMF |
| ハイライト: | 850nm PIN SFPの光学トランシーバー,850nm LC SFPの光学トランシーバー,850nm PIN繊維のトランシーバー |
||

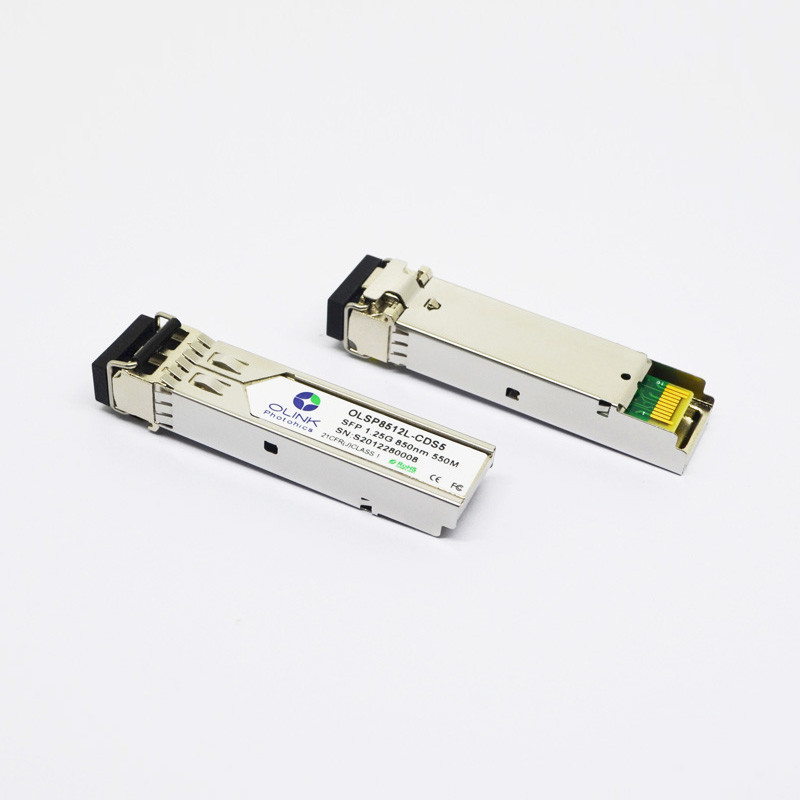

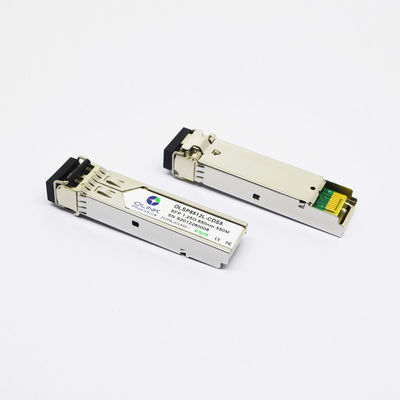

ギガビットのイーサネットのために互換性がある複式アパートLC PIN SFPの光学トランシーバーのブロケード
SFP繊維の光学トランシーバーの多用性があるブロケード1000BASE-SX SFP 850nm 550m LC
Describle
このSFP繊維の光学トランシーバーはデータ センタ、企業の配線の戸棚およびサービス・プロバイダの輸送の適用のためのいろいろギガビットのイーサネット結合性の選択を与える。
絶対最高評価
| 変数 | 記号 | Min. | 最高。 | 単位 | ノート |
| 供給電圧 | Vcc | -0.5 | 4.0 | V | |
| 保管温度 | TS | -40 | 85 | °C | |
| 相対湿度 | RH | 0 | 85 | % |
注:最高絶対評価以上の圧力はトランシーバーへの永久的な損害を与えることができる。
電気特徴（上（C） = 0から70 ℃上（I） 85 ℃への=-40、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 差動データ入力の振動 | VIN、PP | 250 | 1200 | mVpp | 1 | |
| 入力の高さのTxのディスエイブル | VIH | 2.0 | Vcc+0.3 | V | ||
| 入力低いTxのディスエイブル | VIL | 0 | 0.8 | V | ||
| 出力の高さのTxの欠陥 | VOH | 2.0 | Vcc+0.3 | V | 2 | |
| 出力低いTxの欠陥 | VOL. | 0 | 0.8 | V | 2 | |
| 入れられた差動インピーダンス | Rin | 100 | Ω | |||
| 受信機 | ||||||
| 差動データ出力の振動 | Vout、PP | 250 | 550 | mVpp | 3 | |
| 出力の高さのRx LOS | VROH | 2.0 | Vcc+0.3 | V | 2 | |
| 出力低いRx LOS | VROL | 0 | 0.8 | V | 2 | |
注:
1. モジュールの中の100Ω差動終了とつながれる内部的にTD+/are AC。
2. Txの欠陥およびRx LOSはホスト板の10kΩ抵抗器への4.7kと抜かれるべきである開いたコレクター出力である。2.0VとVcc+0.3V間の電圧を抜きなさい。
3. つながれるRD+/-の出力はAC内部的にありユーザーSERDESの100Ω （差動）と終わるべきである。
細部
●サポート1.25Gbps/1.0625Gbpsビット・レート
●複式アパートLCのコネクター
●ホットプラグ対応SFPの足跡
●850nm VSCELレーザーの送信機およびPINのフォトディテクター
●50/125µm、62.5/125µm MMFの関係の300mの550mのために適当
●低い電力の消費、 < 0="">
●デジタル診断モニタインターフェイス
●作動の場合温度: Commerical:0から70 °C 産業:- 40から85 °C
適用
●ギガビットのイーサネット
●繊維チャネル
●他の光学輸送システム
