| 起源の場所: | シンセン中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | RoHS FCC CE GS UL FDA etc |
| モデル番号: | OLSP8512L-CDS5 |
| 最小注文数量: | 1PC |
| パッケージの詳細: | 個々のパッケージか10pcs/palletまたは20pcs/pallet |
| 受渡し時間: | 3-5仕事日 |
| 支払条件: | T/Tか純30日 |
| 供給の能力: | 1ヶ月あたりの80-120k |
| 形式要素: | SFP | データ転送速度: | 1.25Gbps/1.0625Gbps |
|---|---|---|---|
| 互換性: | DELL | コネクター: | LCの二重 |
| 波長: | 860nm | 間隔: | 550M |
| 絶滅の比率: | >9dB | TX力: | -9.5 | - 3dBm |
| DDM/DOM: | 支えられる | 繊維のタイプ: | MMF |
| 温度: | 0~70 °C | 保証: | 3年 |
| ハイライト: | 860nm SFPの光学トランシーバー,FCC SFPの光学トランシーバー,550m繊維sfpのトランシーバー |
||

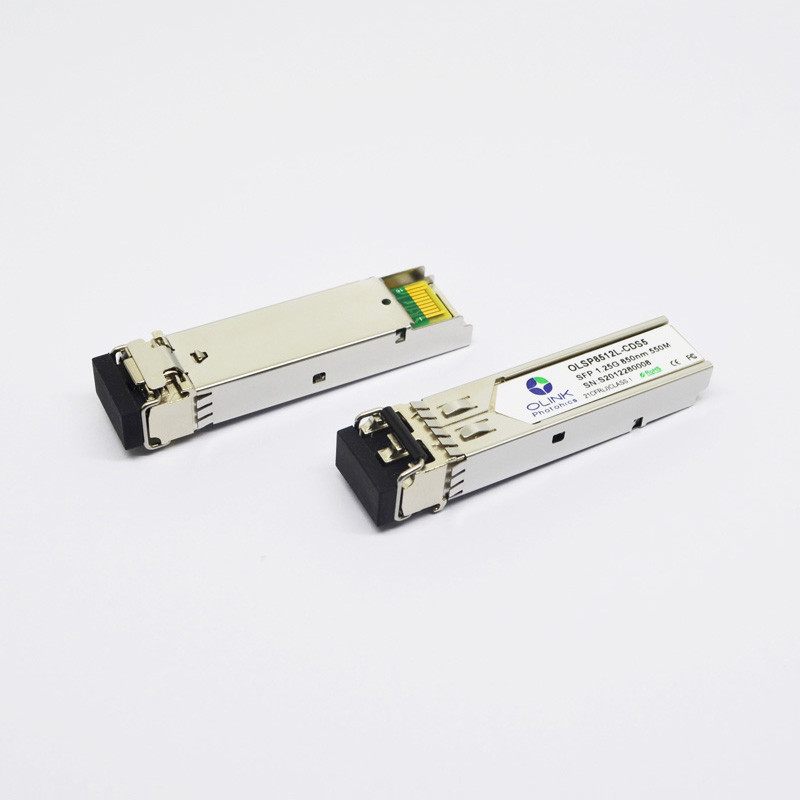

Dell多用性がある860nm MMF繊維SFPの光学トランシーバー1000BASE-SX
1000BASE-SX Dell多用性がある850nm 550m DOM LC MMF SFPの繊維光学のトランシーバー
製品の説明
これは3つのセクションからトランシーバー成っているである:TRANSインピーダンス前置増幅器（TIA）およびMCUの制御装置と統合されるVCSELレーザーの送信機、PINフォトダイオード。すべてのモジュールはMMFに1.25Gbpsおよび550mの伝送距離のクラスIのレーザーの安全の条件そして支持のデータ レートを満たす。 トランシーバーはSFPのMulti-Source一致（MSA）およびSFF-8472と互換性がある。詳細については、SFP MSAを参照しなさい。
概要のオペレーティング特性
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| データ転送速度 | DR | 1.25 | Gb/s | |||
| 供給電圧 | Vcc | 3.13 | 3.3 | 3.47 | V | |
| 現在の供給 | Icc5 | 220 | mA | |||
| 作動の場合の臨時雇用者。 | Tc | 0 | 70 | °C | ||
| チタニウム | -40 | 85 |
デジタル診断指定
OLSP8512L-C （私）のDS5トランシーバーは目盛りを付けられたデジタル診断を内部または外部で要求する上位システムで使用することができる。
| 変数 | 記号 | 単位 | Min. | 最高。 | 正確さ | ノート |
| トランシーバーの温度 | DTemp-E | ºC | -45 | +90 | ±5ºC | 1 |
| トランシーバーの供給電圧 | DVoltage | V | 2.8 | 4.0 | ±3% | |
| 送信機バイアス流れ | DBias | mA | 2 | 15 | ±10% | 2 |
| 出力電力送信機 | DTx力 | dBm | -11 | 1 | ±3dB | |
| 受信機の平均入力パワー | DRx力 | dBm | -21 | 0 | ±3dB |
注:
1. temp.=0~70 ºCを作動させるとき、範囲はmin=-5、Max=+75である
2. Txバイアス流れの正確さはレーザーの運転者からのレーザーへ実際の流れの10%である
3. 互換性がある内部/外部口径測定。
光学特徴（上（C） = 0から70 ℃上（I） 85 ℃への=-40、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 作動の波長 | λ | 840 | 850 | 860 | nm | |
| Ave.出力電力（可能にされる） | 舗装しなさい | -10 | 0 | dBm | 1 | |
| 絶滅の比率 | ER | 9 | dB | 1 | ||
| RMSの分光幅 | Δλ | 0.65 | nm | |||
| 上昇/落下の時間（20%~80%） | Tr/Tf | 0.25 | ps | 2 | ||
| 出力光学目 | 迎合的なIEEE802.3 z &ITU G.957と迎合的（クラス1のaserの安全） | |||||
| 受信機 | ||||||
| 作動の波長 | λ | 840 | 850 | 860 | nm | |
| 受信機の感受性 | PSEN1 | -18 | dBm | 3 | ||
| 積み過ぎ | 舗装しなさい | -3 | dBm | 3 | ||
| LOSは主張する | Pa | -35 | dBm | |||
| LOSは非主張する | Pd | -20 | dBm | |||
| LOSヒステリシス | Pd Pa | 0.5 | dB | |||
注:
1. PRBS 223 – 1 NRZのテスト パターンとの1.25Gb/sで測定される。
2. 未ろ過、PRBS 223-1のテスト パターン@1.25Gbpsと測定されて
3. BER -10のためのPRBS 223 – 1 NRZのテスト パターンとの1.25Gb/sで < 1x10="">測定される
プロダクト スポットライト
*高性能
*広い適用
*議定書および安全基準
修理可能な範囲
1. ギガビットのイーサネット
2. 繊維チャネル
3. インターフェイスを転換するスイッチ
4. 転換されたバックプレーンの塗布
5. ルーター/サーバー インターフェイス
6. 他の光学輸送システム
