| 起源の場所: | シンセン中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | RoHS FCC CE GS UL FDA etc |
| モデル番号: | OLSP8512L-CDS5 |
| 最小注文数量: | 1PC |
| パッケージの詳細: | 個々のパッケージか10pcs/palletまたは20pcs/pallet |
| 受渡し時間: | 3-5仕事日 |
| 支払条件: | T/Tか純30日 |
| 供給の能力: | 1ヶ月あたりの80-120k |
| 形式要素: | SFP | データ転送速度: | 1.25Gbps/1.0625Gbps |
|---|---|---|---|
| 互換性: | 極度 | 波長: | 850nm |
| 間隔: | 550M | コネクター: | LCの二重 |
| DDM/DOM: | 支えられる | 繊維のタイプ: | MMF |
| 商業温度較差: | 0から70 °C | 産業温度較差: | -40から85 °C |
| ハイライト: | 550mの繊維光学のトランシーバー,3.3V繊維光学のトランシーバー,550m 1000base sfp |
||

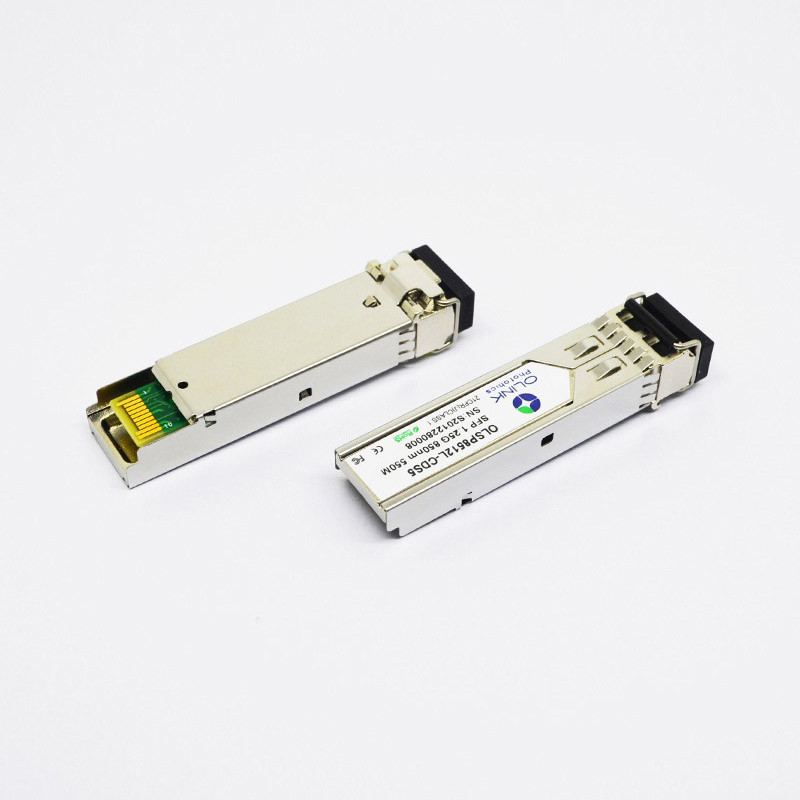

極度な多用性があるSFPの繊維光学のトランシーバー1000BASE-SX 850nm 550m
SFPの光学トランシーバー極度な多用性がある1000BASE-SX SFP 850nm 550mのモジュール
製品の機能
OlinkcomのOLSP8512L-CDS5はホットプラグ対応3.3V小型形態要因トランシーバー モジュールである。それは11.3Gb/sまで率を要求する高速コミュニケーション アプリケーション、それのためにXFP MSAと迎合的であるように設計した明白に設計した。9/125um単一モード繊維のモジュールのデータ・リンク40kmまで。
Pin Defintionおよび機能
| Pin | 記号 | 名前/記述 | ノート |
| 1 | VeeT | Txの地面 | |
| 2 | Txの欠陥 | Txの欠陥の徴候、開いたコレクター出力、活動的な「H」 | 1 |
| 3 | Txのディスエイブル | LVTTLは「H」で入った、内部懸垂、Tx不具になった | 2 |
| 4 | MOD-DEF2 | 2ワイヤー シリアル・インタフェース データ入出力（SDA） | 3 |
| 5 | MOD-DEF1 | 2本のワイヤー シリアル・インタフェースのクロックの入力（SCL） | 3 |
| 6 | MOD-DEF0 | モデル現在の徴候 | 3 |
| 7 | 選り抜き率 | 関係無し | |
| 8 | LOS | 信号、開いたコレクター出力、活動的な「H」のRxの損失 | 4 |
| 9 | 変えなさい | Rxの地面 | |
| 10 | 変えなさい | Rxの地面 | |
| 11 | 変えなさい | Rxの地面 | |
| 12 | RD- | Inverseはデータを受け取った | 5 |
| 13 | RD+ | 受け取られたデータ | 5 |
| 14 | 変えなさい | Rxの地面 | |
| 15 | VccR | Rxの電源 | |
| 16 | VccT | Txの電源 | |
| 17 | VeeT | Txの地面 | |
| 18 | TD+ | データを送信しなさい | 6 |
| 19 | TD- | Inverseはデータを送信する | 6 |
| 20 | VeeT | Txの地面 |
注:
1. 高いとき、この出力は種類のレーザーの欠陥を示したものだ。低速は正常運営を示す。そして–ホスト板の10KΩ抵抗器は4.7と抜かれるべきである。
2. TXのディスエイブルは送信機の光学出力を締めるのに使用されている入力である。それは4.7のモジュールの内で– 10KΩ抵抗器抜かれる。その状態は次のとおりである:
低速（0 – 0.8V）:送信機の（>0.8、 < 2="">
最高（2.0V~Vcc+0.3V）:送信機は開いた不具にした:不具になる送信機
3. ModDef 0,1,2。これらはモジュール定義ピンである。それらは4.7K –ホスト板の10KΩ抵抗器と抜かれるべきである。プルアップの電圧は2.0V~Vcc+0.3Vの間にある。
ModDef 0はモジュールによってモジュールがあることを示すために基づいていた
ModDef 1は連続IDのための二線式のシリアル・インタフェースの時計ラインである
ModDef 2は連続IDのための二線式のシリアル・インタフェースのデータ ラインである
4. 高いとき、この出力は信号（LOS）の損失を示したものだ。低速は正常運営を示す。
5. RD+/-:これらは差動受信機の出力である。それらはユーザーSERDESの100Ω （差動）と終わるべきであるACによってつながれる100Ω差動ラインである。ACカップリングはモジュールの中で行われ、ホスト板でこうして要求されない。
6. TD+/-:これらは差動送信機の入力である。それらは、モジュールの中の100Ω差動終了の差動ラインACつながれる。ACカップリングはモジュールの中で行われ、ホスト板でこうして要求されない。
適用
●ギガビットのイーサネット
●繊維チャネル
●インターフェイスを転換するスイッチ
●転換されたバックプレーンの塗布
●ルーター/サーバー インターフェイス
●他の光学輸送システム
発注情報
| 部品番号 | 記述 |
| OLSP8512L-CDS5 | SFP、1.25Gbps、550m多重モード、850nmデジタル診断モニタとの0~70℃、 |
| OLSP8512L-IDS5 | SFP、1.25Gbps、550m多重モード、850nmデジタル診断モニタとの-40~85℃、 |
