| 起源の場所: | シンセン中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | RoHS FCC CE GS UL FDA etc |
| モデル番号: | OLSP3112L-CD10 |
| 最小注文数量: | 1PC |
| パッケージの詳細: | 個々のパッケージか10pcs/palletまたは20pcs/pallet |
| 受渡し時間: | 3-5仕事日 |
| 支払条件: | T/Tか純30日 |
| 供給の能力: | 1ヶ月あたりの80-120k |
| データ転送速度: | 1.25Gbps/1.0625Gbps | 形式要素: | SFP |
|---|---|---|---|
| 部品番号: | OLSP3112L-CD10 | 互換性: | HPEアルバ |
| コネクター: | LCの二重 | 波長: | 1310nm |
| 間隔: | 10km | 繊維のタイプ: | SMF |
| DDM/DOM: | 支えられる | 温度: | 0~70 °C |
| ハイライト: | 1.25G SFPのトランシーバー,ODM SFPのトランシーバー,SFP 1.25のG 1310NM 10KM |
||

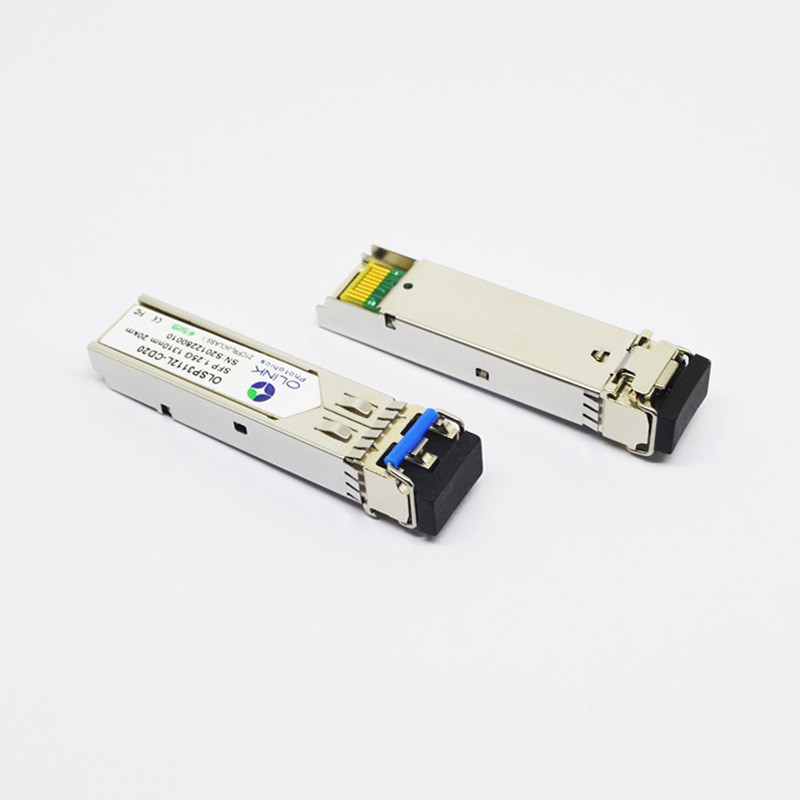

ODM 1310nm 10km 1.25g SFPのトランシーバーDom LC SFPのイーサネット モジュール
HPEアルバ多用性があるSFP-LX/LH 1.25G 1310nm 10km DOM LC SMFのトランシーバー
光学特徴（上（C） = 0から70 ℃上（I） 85 ℃への=-40、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 作動の波長 | λ | 1290 | 1310 | 1330 | nm | |
| Ave.出力電力（可能にされる） | 舗装しなさい | -9 | -3 | dBm | 1 | |
| 絶滅の比率 | ER | 9 | dB | 1 | ||
| RMSの分光幅 | Δλ | 0.65 | nm | |||
| 上昇/落下の時間（20%~80%） | Tr/Tf | 0.26 | ns | 2 | ||
| 分散の罰 | TDP | 3.9 | dB | |||
| 出力光学目 | IEEE802.3 z （クラス1のaserの安全）と迎合的 | |||||
| 受信機 | ||||||
| 作動の波長 | λ | 1310 | nm | |||
| 受信機の感受性 | PSEN1 | -22 | dBm | 3 | ||
| 積み過ぎ | 舗装しなさい | 0 | dBm | 3 | ||
| LOSは主張する | Pa | -35 | dBm | |||
| LOSは非主張する | Pd | -24 | dBm | |||
| LOSヒステリシス | Pd Pa | 0.5 | dB | |||
注:
1. PRBS 2 223 – 1NRZのテスト パターンとの1.25Gb/sで測定される。
2. 未ろ過、PRBS223 – 1つのテスト パターン@1.25Gbpsと測定されて
3. BER -12のためのPRBS 223 – 1 NRZのテスト パターンとの1.25Gb/sで < 1x10="">測定される
Pin Defintionおよび機能
| Pin | 記号 | 名前/記述 | ノート |
| 1 | VeeT | Txの地面 | |
| 2 | Txの欠陥 | Txの欠陥の徴候、開いたコレクター出力、活動的な「H」 | 1 |
| 3 | Txのディスエイブル | LVTTLは「H」で入った、内部懸垂、Tx不具になった | 2 |
| 4 | MOD-DEF2 | 2ワイヤー シリアル・インタフェース データ入出力（SDA） | 3 |
| 5 | MOD-DEF1 | 2本のワイヤー シリアル・インタフェースのクロックの入力（SCL） | 3 |
| 6 | MOD-DEF0 | モデル現在の徴候 | 3 |
| 7 | 選り抜き率 | 関係無し | |
| 8 | LOS | 信号、開いたコレクター出力、活動的な「H」のRxの損失 | 4 |
| 9 | 変えなさい | Rxの地面 | |
| 10 | 変えなさい | Rxの地面 | |
| 11 | 変えなさい | Rxの地面 | |
| 12 | RD- | Inverseはデータを受け取った | 5 |
| 13 | RD+ | 受け取られたデータ | 5 |
| 14 | 変えなさい | Rxの地面 | |
| 15 | VccR | Rxの電源 | |
| 16 | VccT | Txの電源 | |
| 17 | VeeT | Txの地面 | |
| 18 | TD+ | データを送信しなさい | 6 |
| 19 | TD- | Inverseはデータを送信する | 6 |
| 20 | VeeT | Txの地面 |
注:
1. 高いとき、この出力は種類のレーザーの欠陥を示したものだ。低速は正常運営を示す。そして–ホスト板の10KΩ抵抗器は4.7と抜かれるべきである。
2. TXのディスエイブルは送信機の光学出力を締めるのに使用されている入力である。それは4.7のモジュールの内で– 10KΩ抵抗器抜かれる。その状態は次のとおりである:
低速（0 – 0.8V）:送信機の（>0.8、 < 2="">
最高（2.0V~Vcc+0.3V）:送信機は開いた不具にした:不具になる送信機
3. ModDef 0,1,2。これらはモジュール定義ピンである。それらは4.7K –ホスト板の10KΩ抵抗器と抜かれるべきである。プルアップの電圧は2.0V~Vcc+0.3Vの間にある。
ModDef 0はモジュールによってモジュールがあることを示すために基づいていた
ModDef 1は連続IDのための二線式のシリアル・インタフェースの時計ラインである
ModDef 2は連続IDのための二線式のシリアル・インタフェースのデータ ラインである
4. 高いとき、この出力は信号（LOS）の損失を示したものだ。低速は正常運営を示す。
5. RD+/-:これらは差動受信機の出力である。それらはユーザーSERDESの100Ω （差動）と終わるべきであるACによってつながれる100Ω差動ラインである。ACカップリングはモジュールの中で行われ、ホスト板でこうして要求されない。
6. TD+/-:これらは差動送信機の入力である。それらは、モジュールの中の100Ω差動終了の差動ラインACつながれる。ACカップリングはモジュールの中で行われ、ホスト板でこうして要求されない。
適用
●ギガビットのイーサネット
●繊維チャネル
●インターフェイスを転換するスイッチ
●転換されたバックプレーンの塗布
●ルーター/サーバー インターフェイス
●他の光学輸送システム
