| 起源の場所: | シンセン中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | RoHS FCC CE GS UL FDA etc |
| モデル番号: | OLSP3112L-CD10 |
| 最小注文数量: | 1PC |
| パッケージの詳細: | 個々のパッケージか10pcs/palletまたは20pcs/pallet |
| 受渡し時間: | 3-5仕事日 |
| 支払条件: | T/Tか純30日 |
| 供給の能力: | 1ヶ月あたりの80-120k |
| データ転送速度: | 1.25Gbps/1.0625Gbps | 形式要素: | SFP |
|---|---|---|---|
| 互換性: | のぎ | コネクター: | LCの二重 |
| 光学部品: | FP 1310nm | 波長: | 1310nm |
| 間隔: | 10km | 温度: | 0~70 °C |
| DDM/DOM: | 支えられる | 繊維のタイプ: | SMF |
| ハイライト: | 10km 1000BASE LX SFP,1.25G 1000BASE LX SFP,SFP 1.25のG 1310NM 10KM |
||

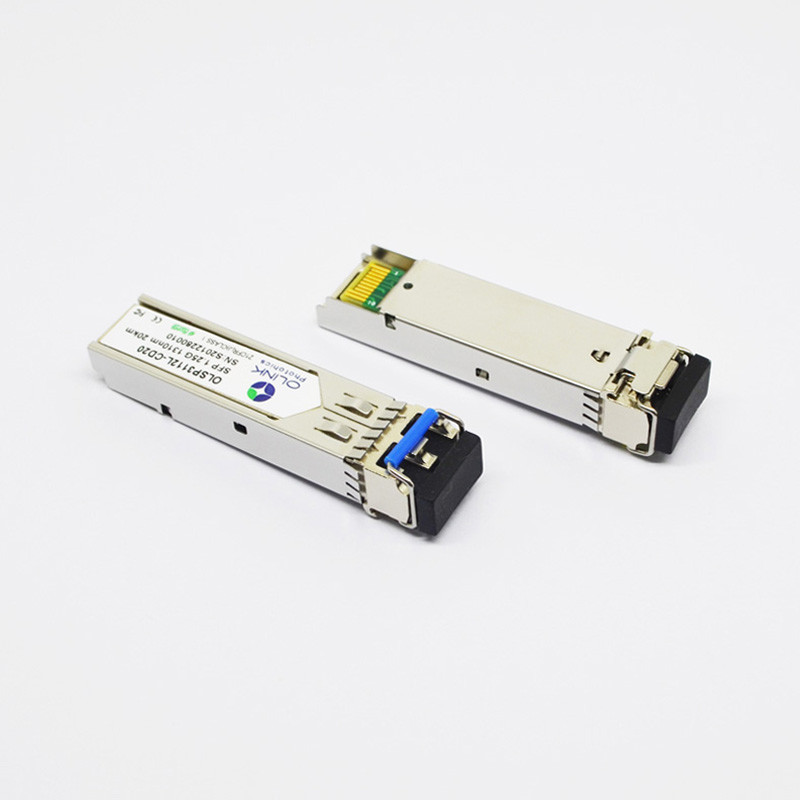

のぎ多用性がある1000BASE LX SFP 1.25のG 1310nm 10km DOM LC SMF
1000BASE-LX SFP 1310nm 10km DOM LC SMFの互換性がある光学トランシーバーののぎ
製品の説明
互換性がある1000BASE-LX SFP 1310nm 10km DOM LC SMFの光学トランシーバーののぎは1.25Gbps/1.0625Gbpsのデータ レートおよびSMFの10kmの伝送距離およびのぎとの互換性がある二倍になるために適用する。トランシーバーは3つのセクションから成っている:TRANSインピーダンス前置増幅器（TIA）およびMCUの制御装置と統合されるFPレーザーの送信機、PINフォトダイオード。
デジタル診断指定
OLSP3112L-C （私）のD10トランシーバーは目盛りを付けられたデジタル診断を内部または外部で要求する上位システムで使用することができる。
| 変数 | 記号 | 単位 | Min. | 最高。 | 正確さ | ノート |
| トランシーバーの温度 | DTemp-E | ºC | -45 | +90 | ±5ºC | 1 |
| トランシーバーの供給電圧 | DVoltage | V | 2.8 | 4.0 | ±3% | |
| 送信機バイアス流れ | DBias | mA | 2 | 15 | ±10% | 2 |
| 出力電力送信機 | DTx力 | dBm | -10 | -2 | ±3dB | |
| 受信機の平均入力パワー | DRx力 | dBm | -25 | 0 | ±3dB |
注:
1. temp.=0~70 ºCを作動させるとき、範囲はmin=-5、Max=+75である
2. Txバイアス流れの正確さはレーザーの運転者からのレーザーへ実際の流れの10%である
3. 互換性がある内部/外部口径測定。
電気特徴（上（C） = 0から70 ℃上（I） 85 ℃への=-40、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 差動データ入力の振動 | VIN、PP | 120 | 820 | mVpp | 1 | |
| 入力の高さのTxのディスエイブル | VIH | 2.0 | Vcc+0.3 | V | ||
| 入力低いTxのディスエイブル | VIL | 0 | 0.8 | V | ||
| 出力の高さのTxの欠陥 | VOH | 2.0 | Vcc+0.3 | V | 2 | |
| 出力低いTxの欠陥 | VOL. | 0 | 0.5 | V | 2 | |
| 入れられた差動インピーダンス | Rin | 100 | Ω | |||
| 受信機 | ||||||
| 差動データ出力の振動 | Vout、PP | 300 | 650 | 800 | mVpp | 3 |
| 出力の高さのRx LOS | VROH | 2.0 | Vcc+0.3 | V | 2 | |
| 出力低いRx LOS | VROL | 0 | 0.8 | V | 2 | |
注:
1. モジュールの中の100Ω差動終了とつながれる内部的にTD+/are AC。
2. Txの欠陥およびRx LOSはホスト板の10kΩ抵抗器への4.7kと抜かれるべきである開いたコレクター出力である。2.0VとVcc+0.3V間の電圧を抜きなさい。
3. つながれるRD+/-の出力はAC内部的にありユーザーSERDESの100Ω （差動）と終わるべきである。
発注情報
| 部品番号 | 記述 |
| OLSP3112L-CD10 | SFP、1.25G、1310nm、10Km、デジタル診断モニタとの0~70℃、 |
| OLSP3112L-ID10 | SFP、1.25G、1310nm、10Km、デジタル診断モニタとの-40~85℃、 |
