| 起源の場所: | シンセン中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | RoHS FCC CE GS UL FDA etc |
| モデル番号: | OLSP3112L-CD10 |
| 最小注文数量: | 1PC |
| パッケージの詳細: | 個々のパッケージか10pcs/palletまたは20pcs/pallet |
| 受渡し時間: | 3-5仕事日 |
| 支払条件: | T/Tか純30日 |
| 供給の能力: | 1ヶ月あたりの80-120k |
| データ転送速度: | 1.25Gbps/1.0625Gbps | 形式要素: | SFP |
|---|---|---|---|
| 部品番号: | OLSP3112L-CD10 | 互換性: | 杜松 |
| 繊維のタイプ: | SMF | DDM/DOM: | 支えられる |
| 温度: | 0~70 °C | コネクター: | LCの二重 |
| 波長: | 1310nm | 間隔: | 10km |

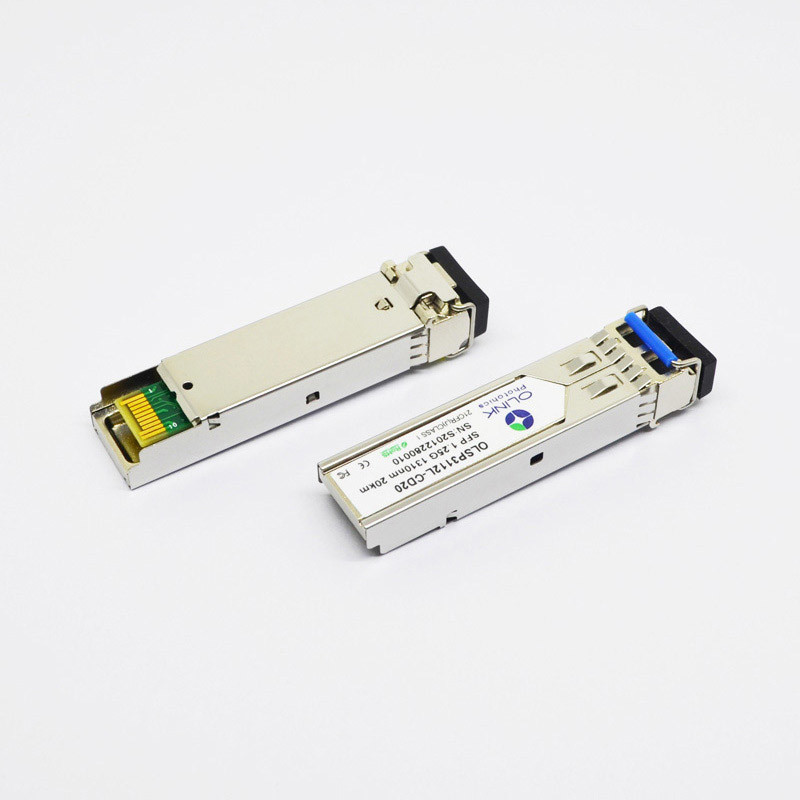

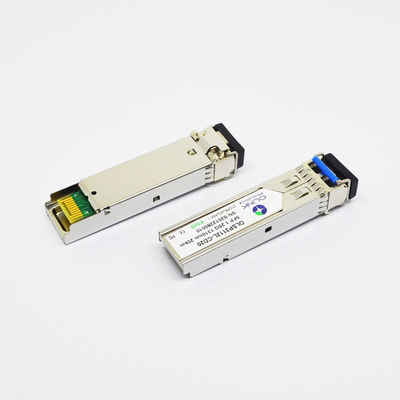

1000BASE-LX/LH SFP 1310nm 10km LCの杜松の多用性があるトランシーバー モジュール
プロダクト細部
1000BASE-LX/LH SFP 1310nm 10km LCの杜松の多用性があるトランシーバー モジュールは3つのセクションから成っている:TRANSインピーダンス前置増幅器（TIA）およびMCUの制御装置と統合されるFPレーザーの送信機、PINフォトダイオード。 それはSMFの1.25Gbps/1.0625Gbpsそして10kmの伝送距離の二重データ レートを支える。
光学特徴（上（C） = 0から70 ℃上（I） 85 ℃への=-40、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 作動の波長 | λ | 1290 | 1310 | 1330 | nm | |
| Ave.出力電力（可能にされる） | 舗装しなさい | -9 | -3 | dBm | 1 | |
| 絶滅の比率 | ER | 9 | dB | 1 | ||
| RMSの分光幅 | Δλ | 0.65 | nm | |||
| 上昇/落下の時間（20%~80%） | Tr/Tf | 0.26 | ns | 2 | ||
| 分散の罰 | TDP | 3.9 | dB | |||
| 出力光学目 | IEEE802.3 z （クラス1のaserの安全）と迎合的 | |||||
| 受信機 | ||||||
| 作動の波長 | λ | 1310 | nm | |||
| 受信機の感受性 | PSEN1 | -22 | dBm | 3 | ||
| 積み過ぎ | 舗装しなさい | 0 | dBm | 3 | ||
| LOSは主張する | Pa | -35 | dBm | |||
| LOSは非主張する | Pd | -24 | dBm | |||
| LOSヒステリシス | Pd Pa | 0.5 | dB | |||
注:
1. PRBS 2 223 – 1NRZのテスト パターンとの1.25Gb/sで測定される。
2. 未ろ過、PRBS223 – 1つのテスト パターン@1.25Gbpsと測定されて
3. BER -12のためのPRBS 223 – 1 NRZのテスト パターンとの1.25Gb/sで < 1x10="">測定される
概要のオペレーティング特性
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| データ転送速度 | DR | 1.25 | Gb/s | |||
| 供給電圧 | Vcc | 3.13 | 3.3 | 3.47 | V | |
| 現在の供給 | Icc5 | 220 | mA | |||
| 作動の場合の臨時雇用者。 | Tc | 0 | 70 | °C | ||
| チタニウム | -40 | 85 |
適用
●ギガビットのイーサネットおよび繊維チャネル
●インターフェイスおよび転換されたバックプレーンの塗布を転換するスイッチ
●ルーター/サーバー インターフェイス
●他の光学輸送システム
発注情報
| 部品番号 | 記述 |
| OLSP3112L-CD10 | SFP、1.25G、1310nm、10Km、デジタル診断モニタとの0~70℃、 |
| OLSP3112L-ID10 | SFP、1.25G、1310nm、10Km、デジタル診断モニタとの-40~85℃、 |
