| 起源の場所: | シンセン中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | RoHS FCC CE GS UL FDA etc |
| モデル番号: | OLSP3112L-CD20 |
| 最小注文数量: | 1PC |
| パッケージの詳細: | 個々のパッケージか10pcs/palletまたは20pcs/pallet |
| 受渡し時間: | 3-5仕事日 |
| 支払条件: | T/Tか純30日 |
| 供給の能力: | 1ヶ月あたりの80-120k |
| 部品番号: | OLSP3112L-CD20 | 互換性: | カスタマイズされる |
|---|---|---|---|
| 形式要素: | SFP | データ転送速度: | 1.25Gbps/1.0625Gbps |
| コネクター: | LCの二重 | 波長: | 1310nm |
| 間隔: | 20km | DDM/DOM: | 支えられる |
| 繊維のタイプ: | SMF | 温度: | 0~70 °C |

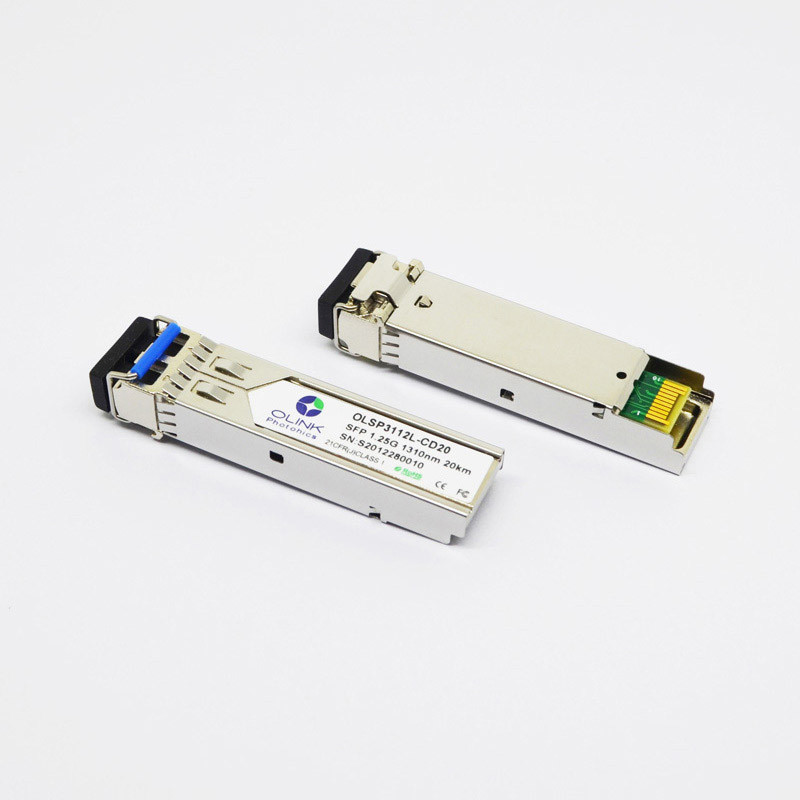

カスタマイズされたSFP Transcceiver 1000BASE-LX/LH SFP 1310nm 20km DOM LC SMF光学モジュール
製品の説明
1000BASE-LX/LH SFP 1310nm 20km DOM LC SMFのトランシーバーの光学モジュールは高性能、SMFの1.25Gbps/1.0625Gbpsおよび20kmの伝送距離の二重データ レートを支える費用効果が大きいモジュールである。トランシーバーは3つのセクションから成っている:TRANSインピーダンス前置増幅器（TIA）およびMCUの制御装置と統合されるFPレーザーの送信機、PINフォトダイオード。すべてのモジュールはクラスIのレーザーの安全の条件を満たす。トランシーバーはSFPのMulti-Source一致（MSA）およびSFF-8472と互換性がある。詳細については、SFP MSAを参照しなさい。
光学特徴（上（C） = 0から70 ℃上（I） 85 ℃への=-40、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 作動の波長 | λ | 1290 | 1310 | 1330 | nm | |
| Ave.出力電力（可能にされる） | 舗装しなさい | -8 | -4 | dBm | 1 | |
| 絶滅の比率 | ER | 9 | dB | 1 | ||
| RMSの分光幅 | Δλ | 0.65 | nm | |||
| 上昇/落下の時間（20%~80%） | Tr/Tf | 0.26 | ns | 2 | ||
| 分散の罰 | TDP | 3.9 | dB | |||
| 出力光学目 | IEEE802.3 z （クラス1のaserの安全）と迎合的 | |||||
| 受信機 | ||||||
| 作動の波長 | λ | 1310 | nm | |||
| 受信機の感受性 | PSEN1 | -22 | dBm | 3 | ||
| 積み過ぎ | 舗装しなさい | -3 | dBm | 3 | ||
| LOSは主張する | Pa | -35 | dBm | |||
| LOSは非主張する | Pd | -24 | dBm | |||
| LOSヒステリシス | Pd Pa | 0.5 | dB | |||
注:
1. PRBS 2 223 – 1NRZのテスト パターンとの1250Mb/sで測定される。
2. 未ろ過、PRBS223 – 1つのテスト パターン@1.25Gbpsと測定されて
3. BER -12のためのPRBS 223 – 1 NRZのテスト パターンとの1250Mb/sで < 1x10="">測定される
デジタル診断指定
OLSP3112L-C （私）のD20トランシーバーは目盛りを付けられたデジタル診断を内部または外部で要求する上位システムで使用することができる。
| 変数 | 記号 | 単位 | Min. | 最高。 | 正確さ | ノート |
| トランシーバーの温度 | DTemp-E | ºC | -45 | +90 | ±5ºC | 1 |
| トランシーバーの供給電圧 | DVoltage | V | 2.8 | 4.0 | ±3% | |
| 送信機バイアス流れ | DBias | mA | 2 | 15 | ±10% | 2 |
| 出力電力送信機 | DTx力 | dBm | -9 | -3 | ±3dB | |
| 受信機の平均入力パワー | DRx力 | dBm | -25 | 0 | ±3dB |
注:
1. temp.=0~70 ºCを作動させるとき、範囲はmin=-5、Max=+75である
2. Txバイアス流れの正確さはレーザーの運転者からのレーザーへ実際の流れの10%である
3. 互換性がある内部/外部口径測定。
製品の機能
●サポート1.25Gbps/1.0625Gbpsビット・レート
●複式アパートLCのコネクター
●ホットプラグ対応SFPの足跡
●1310nm FPレーザーの送信機およびPINのフォトディテクター
●20Km SMFの関係のために適当
●低い電力の消費、 < 0="">
●デジタル診断モニタインターフェイス
●SFP MSAおよびSFF-8472と迎合的
●まさに低いEMIおよび優秀なESDの保護
●作動の場合温度: Commerical:0から70 °C 産業:- 40から85 °C
適用
●ギガビットのイーサネット
●繊維チャネル
●インターフェイスを転換するスイッチ
●転換されたバックプレーンの塗布
●ルーター/サーバー インターフェイス
●他の光学輸送システム
