| 起源の場所: | シンセン中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | RoHS FCC CE GS UL FDA etc |
| モデル番号: | OLSP5512L-CDH1 |
| 最小注文数量: | 1PC |
| パッケージの詳細: | 個々のパッケージか10pcs/palletまたは20pcs/pallet |
| 受渡し時間: | 3-5仕事日 |
| 支払条件: | T/Tか純30日 |
| 供給の能力: | 1ヶ月あたりの80-120k |
| 互換性: | カスタマイズされる | 形式要素: | SFP |
|---|---|---|---|
| データ転送速度: | 1.25Gbps/1.0625Gbps | コネクター: | LCの二重 |
| 波長: | 1550nm | 間隔: | 100km |
| 温度: | 0~70 °C | DDM/DOM: | 支えられる |
| 繊維のタイプ: | SMF | 保証: | 3年 |

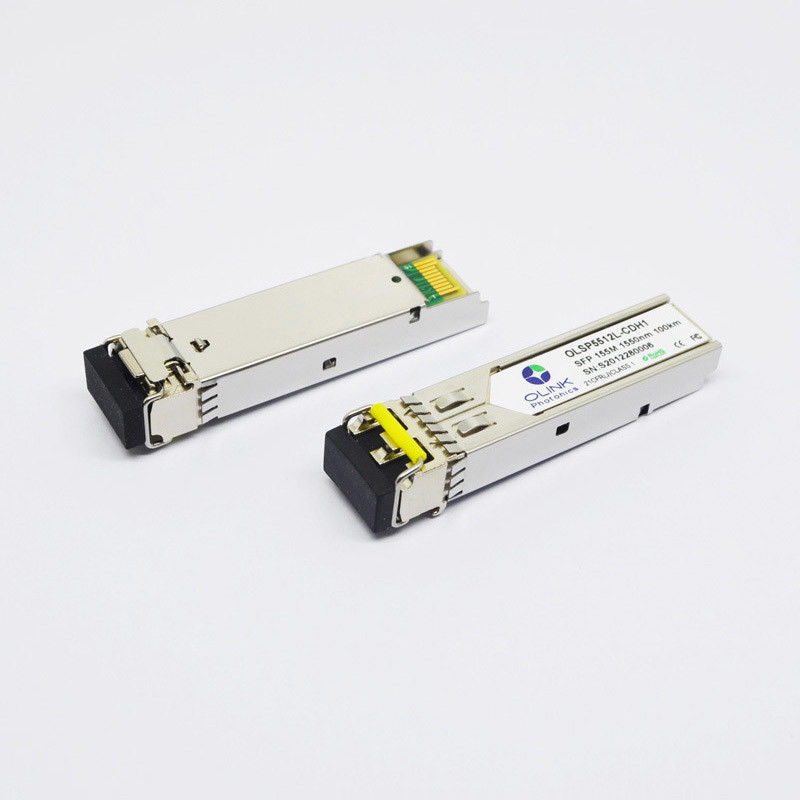

OEM SFPのトランシーバー モジュールの繊維光学LCのコネクター1000BASE-EZX 1550nm 100km DOM SMF
製品の説明
このSFPのトランシーバーは高性能、SMFの1.25Gbps/1.0625Gbpsおよび100kmの伝送距離の二重データ レートを支える費用効果が大きいモジュールである。製造業者が異なったブランドを杜松両立性に、Ciscoのような与えることができるように私達、Arita、Dell、ブロケード等。
絶対最高評価
| 変数 | 記号 | Min. | 最高。 | 単位 | ノート |
| 供給電圧 | Vcc | -0.5 | 4.0 | V | |
| 保管温度 | TS | -40 | 85 | °C | |
| 相対湿度 | RH | 0 | 85 | % |
注:最高絶対評価以上の圧力はトランシーバーへの永久的な損害を与えることができる。
概要のオペレーティング特性
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| データ転送速度 | DR | 1.25 | Gb/s | |||
| 供給電圧 | Vcc | 3.13 | 3.3 | 3.47 | V | |
| 現在の供給 | Icc5 | 300 | mA | |||
| 作動の場合の臨時雇用者。 | Tc | 0 | 70 | °C | ||
| チタニウム | -40 | 85 |
電気特徴（上（C） = 0から70 ℃上（I） 85 ℃への=-40、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 差動データ入力の振動 | VIN、PP | 300 | 1800 | mVpp | 1 | |
| 入力の高さのTxのディスエイブル | VIH | 2.0 | Vcc+0.3 | V | ||
| 入力低いTxのディスエイブル | VIL | 0 | 0.8 | V | ||
| 出力の高さのTxの欠陥 | VOH | 2.0 | Vcc+0.3 | V | 2 | |
| 出力低いTxの欠陥 | VOL. | 0 | 0.8 | V | 2 | |
| 入れられた差動インピーダンス | Rin | 100 | Ω | |||
| 受信機 | ||||||
| 差動データ出力の振動 | Vout、PP | 400 | 1000 | mVpp | 3 | |
| 出力の高さのRx LOS | VROH | 2.0 | Vcc+0.3 | V | 2 | |
| 出力低いRx LOS | VROL | 0 | 0.8 | V | 2 | |
注:
1. モジュールの中の100Ω差動終了とつながれる内部的にTD+/are AC。
2. Txの欠陥およびRx LOSはホスト板の10kΩ抵抗器への4.7kと抜かれるべきである開いたコレクター出力である。2.0VとVcc+0.3V間の電圧を抜きなさい。
3. つながれるRD+/-の出力はAC内部的にありユーザーSERDESの100Ω （差動）と終わるべきである。
光学特徴（上（C） = 0から70 ℃上（I） 85 ℃への=-40、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 作動の波長 | λ | 1530 | 1550 | 1565 | nm | |
| Ave.出力電力（可能にされる） | 舗装しなさい | 0 | 5 | dBm | 1 | |
| 絶滅の比率 | ER | 9 | dB | 1 | ||
| 側面モード抑制の比率 | SMSR | 30 | dB | |||
| RMSの分光幅 | Δλ | 1 | nm | |||
| 上昇/落下の時間（20%~80%） | Tr/Tf | 0.26 | ns | 2 | ||
| 分散の罰 | TDP | 3.2 | dB | |||
| 出力光学目 | IEEE802.3 z （クラス1のaserの安全）と迎合的 | |||||
| 受信機 | ||||||
| 作動の波長 | λ | 1260 | 1610 | nm | ||
| 受信機の感受性 | PSEN1 | -28 | dBm | 3 | ||
| 積み過ぎ | 舗装しなさい | 0 | dBm | 3 | ||
| LOSは主張する | Pa | -45 | dBm | |||
| LOSは非主張する | Pd | -30 | dBm | |||
| LOSヒステリシス | Pd Pa | 0.5 | dB | |||
注:
1. PRBS 2 223 – 1NRZのテスト パターンとの1.25Gb/sで測定される。
2. 未ろ過、PRBS223 – 1つのテスト パターン@1.25Gbpsと測定されて
3. BER -12のためのPRBS 223 – 1 NRZのテスト パターンとの1.25Gb/sで < 1x10="">測定される
製品の機能
●サポート1.25Gbps/1.0625Gbpsビット・レート
●LCのコネクター
●ホットプラグ対応
●1550nm DFBレーザーの送信機およびPINのフォトディテクター
●100Km SMFの関係を支える
●低い電力の消費、 < 1="">
●SFP MSAおよびSFF-8472と迎合的
●デジタル診断モニタインターフェイス
●まさに低いEMIおよび優秀なESDの保護
●作動の場合温度:Commerical:0から70 °C
適用
●ギガビットのイーサネット、繊維チャネル
●インターフェイス、転換されたバックプレーンの塗布を転換するスイッチ
●ルーター/サーバー インターフェイス
●他の光学輸送システム
