| 起源の場所: | 中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| モデル番号: | OLSP851XL-C （I） DS3 |
| 最小注文数量: | 1 PC |
| 価格: | negotiable |
| パッケージの詳細: | 10pcs/ホイル袋、個々のパッケージ |
| 受渡し時間: | 3-6仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの80-120k |
| 製品名: | 10G SFP+ 850nm 300m | データ転送速度: | 10g |
|---|---|---|---|
| 繊維のタイプ: | 多モード | 波長: | 850nm |
| 間隔: | 300m | 互換性: | TP-LINK |
| TX力: | -6 | -1 dBm | 受信機の感受性: | < -10="" dBm=""> |
| ハイライト: | 10G SFP+多モード トランシーバー,300m SFP+多モード トランシーバー,10GBASE-SRトランシーバー |
||

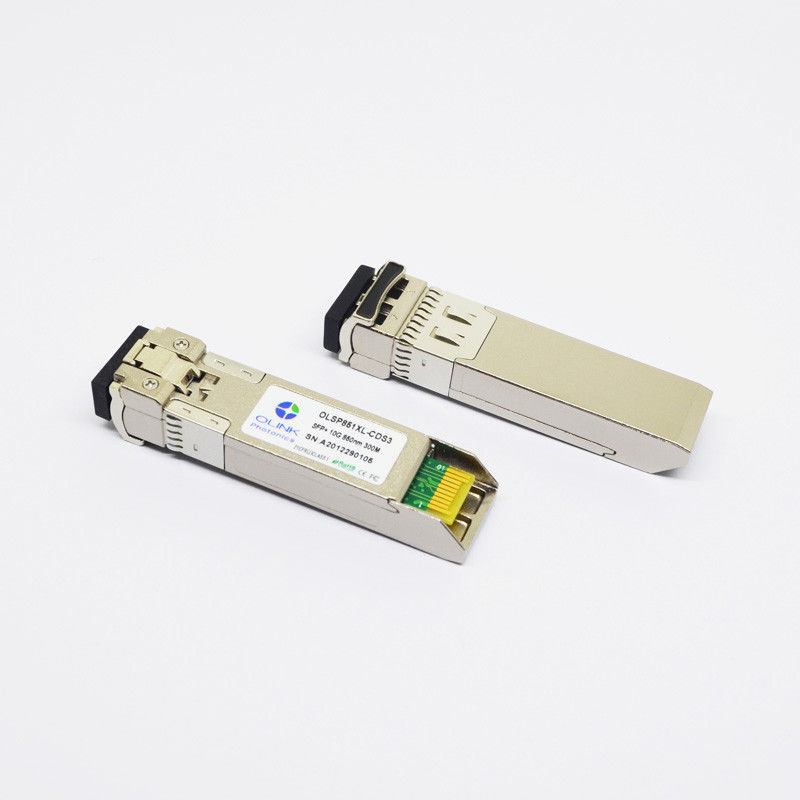

OLSP851XL-C （I） DS3は10Gbpsイーサネット結合性に基づいて移動の間隔を拡張するように設計されている。それは10GBASE-SR高性能850nm多重モードSFP+のトランシーバーである。それはそれぞれ50/125µmか62.5/125µm繊維ケーブルとの双方向通信、10Gイーサネット関係300mまでまたは33mを支える。
•11.1Gbpsデータ・リンクまで
•MMFの300mまで伝達
•電力損失 < 1W="">
•VSCELレーザーおよびPINの受信機
•より低いEMIのための金属のエンクロージャ、
•デジタル統合された診断監視の2ワイヤー インターフェイス
概要のオペレーティング特性
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| データ転送速度 | DR | 9.953 | 10.3125 | 11.3 | Gb/s | |
| 供給電圧 | Vcc | 3.13 | 3.3 | 3.47 | V | |
| 現在の供給 | Icc5 | 300 | mA | |||
| 作動の場合の臨時雇用者。 | Tc | 0 | 70 | °C | ||
| チタニウム | -40 | 85 |
電気特徴（上（C） =0から70 ℃上（I） 85 ℃への=-40、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 差動データ入力の振動 | VINPP | 180 | 700 | mVpp | 1 | |
| ディスエイブルの電圧を送信しなさい | VD | VCC-0.8 | Vcc | V | ||
| 電圧を可能にするために送信しなさい | VEN | V | Vee+0.8 | |||
| 入れられた差動インピーダンス | Rin | 100 | Ω | |||
| 受信機 | ||||||
| 差動データ出力の振動 | Vout、PP | 300 | 850 | mVpp | 2 | |
| 出力上昇時間および落下時間 | Tr、Tf | 28 | Ps | 3 | ||
| LOSは主張した | VLOS_F | 2 | Vcc_HOST | V | 4 | |
| LOSは非主張した | VLOS_N | V | Vee+0.8 | V | 4 | |
注:
1. 直接TXのデータ入力 ピンに接続される。レーザーの運転者ICへのピンからのACカップリング。
2. 100Ω差動終了に。
3. 20 – 80%。モジュールのコンプライアンス試験板およびOMAのテスト パターンと測定される。PRBS 9の4 1'sおよび4 0's順序の使用は受諾可能な代わりである。
4. LOSは開いたコレクター出力である。板は4.7kΩ –ホストの10kΩと抜かれるべきである。正常運営は論理0である;信号の損失は論理1.である。
•T1700G-28TQ:4つの10GE SFP+スロットが付いているJetStreamの24港ギガビットの積み重ね可能でスマートなスイッチ
•T2700G-28TQ:JetStreamの28港ギガビット積み重ね可能なL2+はスイッチを管理した
•T3700G-28TQ:JetStreamの28港ギガビット積み重ね可能なL3はスイッチを管理した
私達は私達のトランシーバーが公認技師によって厳格にテストされる確かめ、保証ことを3年のまでに各項目をカバーする。 SFP-10G-SRのより多くの情報および構成サポートのための私達に連絡しなさい。
