| 起源の場所: | シンセン中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | RoHS FCC CE GS UL FDA etc |
| モデル番号: | OLSP311XL-CD10 |
| 最小注文数量: | 1PC |
| パッケージの詳細: | 個々のパッケージか10pcs/palletまたは20pcs/pallet |
| 受渡し時間: | 3-5仕事日 |
| 支払条件: | T/Tか純30日 |
| 供給の能力: | 1ヶ月あたりの80-120k |
| 形式要素: | SFP+ | データ転送速度: | 11.3Gb/sビット・レート |
|---|---|---|---|
| 両立性: | DELL | 媒体: | SMF |
| コネクター: | LCの二重 | 波長: | 1310nm |
| 間隔: | 10km | DDM/DOM: | 支えられる |
| 受信機のタイプ: | ピン | 温度: | 0~70 °C |
| ハイライト: | 10g sfp+ lc lrのトランシーバー,10G SFP+のトランシーバー,OEM sfp+のトランシーバー |
||

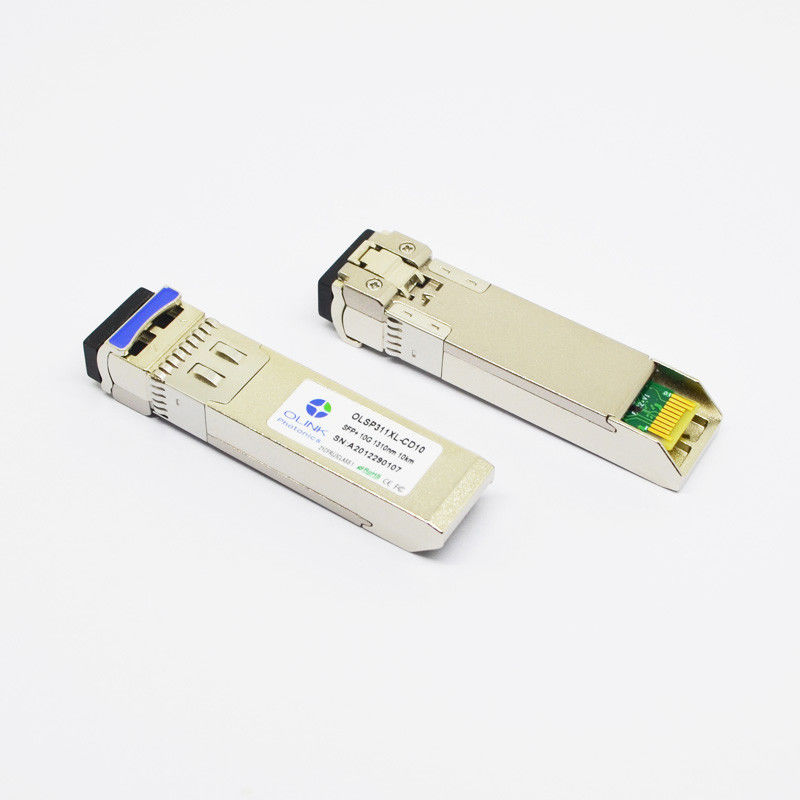

互換性があるOEM FTTX 1310nm 10km SMF 10G SFP+ Lc LrのトランシーバーDell
10G SFP+ 1310nm 10km LC SMF多用性があるDell 10G LRのトランシーバー
記述
単モード繊維に10ギガビットのイーサネット リンク10kmまでの使用のために設計されているこの光学トランシーバー。それらはSFF-8431、SFF-8432およびIEEE 802.3ae 10GBASE-LR/LWと迎合的である。トランシーバーの設計は高性能のために費用効果が大きい顧客を供給するためにテレコミュニケーションのための最もよい解決最大限に活用され。
概要のオペレーティング特性
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| データ転送速度 | 9.953 | 10.3125 | 11.3 | Gb/s | ||
| 供給電圧 | Vcc | 3.13 | 3.3 | 3.47 | V | |
| 現在の供給 | Icc5 | 300 | mA | |||
| 作動の場合の臨時雇用者。 | Tc | 0 | 70 | °C | ||
| チタニウム | -40 | 85 |
絶対最高評価
| 変数 | 記号 | Min. | 最高。 | 単位 | ノート |
| 供給電圧 | Vcc | -0.5 | 4.0 | V | |
| 保管温度 | TS | -40 | 85 | °C | |
| 相対湿度 | RH | 0 | 85 | % |
注:最高絶対評価以上の圧力はトランシーバーへの永久的な損害を与えることができる。
電気特徴（上（C） = 0から70 ℃上（I） 85 ℃への=-40、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 差動データ入力の振動 | VINPP | 180 | 700 | mVpp | 1 | |
| ディスエイブルの電圧を送信しなさい | VD | VCC-0.8 | Vcc | V | ||
| 電圧を可能にするために送信しなさい | VEN | V | Vee+0.8 | |||
| 入れられた差動インピーダンス | Rin | 100 | Ω | |||
| 受信機 | ||||||
| 差動データ出力の振動 | Vout、PP | 300 | 850 | mVpp | 2 | |
| 出力上昇時間および落下時間 | Tr、Tf | 28 | Ps | 3 | ||
| LOSは主張した | VLOS_F | VCC-0.8 | Vcc | V | 4 | |
| LOSは非主張した | VLOS_N | V | Vee+0.8 | V | 4 | |
注:
1. 直接TXのデータ入力 ピンに接続される。レーザーの運転者ICへのピンからのACカップリング。
2. 100Ω差動終了に。
3. 20 – 80%。モジュールのコンプライアンス試験板およびOMAのテスト パターンと測定される。PRBS 9の4 1'sおよび4 0's順序の使用は受諾可能な代わりである。
4. LOSは開いたコレクター出力である。板は4.7kΩ –ホストの10kΩと抜かれるべきである。正常運営は論理0である;信号の損失は論理1.である。
特徴
●サポート11.3Gb/sビット・レート
●複式アパートLCのコネクター
●ホットプラグ対応SFP+の足跡
●非冷却1310nm DFBの送信機、PINのフォトディテクター
●10km SMFの関係のために適当
●低い電力の消費、 < 1W="">
●デジタル診断モニタインターフェイス
●作動の場合温度: Commerical:0から70 °C
適用
●10.3125Gbpsの10GBASE-LR/LW
●他のオプティカル リンク
光学特徴（上（C） = 0から70 ℃上（I） 85 ℃への=-40、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 作動の波長 | λ | 1290 | 1310 | 1330 | nm | |
| Ave.出力電力（可能にされる） | 舗装しなさい | -6 | 0 | dBm | 1 | |
| サイド モード抑制の比率 | SMSR | 30 | dB | |||
| 絶滅の比率 | ER | 4 | 4.5 | dB | ||
| RMSの分光幅 | Δλ | 1 | nm | |||
| 上昇/落下の時間（20%~80%） | Tr/Tf | 50 | ps | |||
| 分散の罰 | TDP | 3.2 | dB | |||
| 相対的な強度の騒音 | RIN | -128 | dB/Hz | |||
| 出力光学目 | IEEE 0802.3aeと迎合的 | |||||
| 受信機 | ||||||
| 作動の波長 | 1270 | 1600 | nm | |||
| 受信機の感受性 | PSEN2 | -14.4 | dBm | 2 | ||
| 積み過ぎ | 舗装しなさい | 0.5 | dBm | |||
| LOSは主張する | Pa | -30 | dBm | |||
| LOSは非主張する | Pd | -18 | dBm | |||
| LOSヒステリシス | Pd Pa | 0.5 | dB | |||
注:
1. 平均出力図はIEEE 802.3aeごとにしか報知的、ではない。
2. BERで測定される1E-12よりより少なく、続けて。測定パターンは最も悪いER=4.5@ 10.3125Gb/s.のPRBS 231-1である。
