データ転送速度: | 10G SFP+ | 互換性があるDell: | 330-2404-40 |
---|---|---|---|
コネクター: | LC | 波長: | 1310nm |
間隔: | 40km | 繊維のタイプ: | SMF |
DDM/DOM: | 支えられる | 保証: | 3年 |

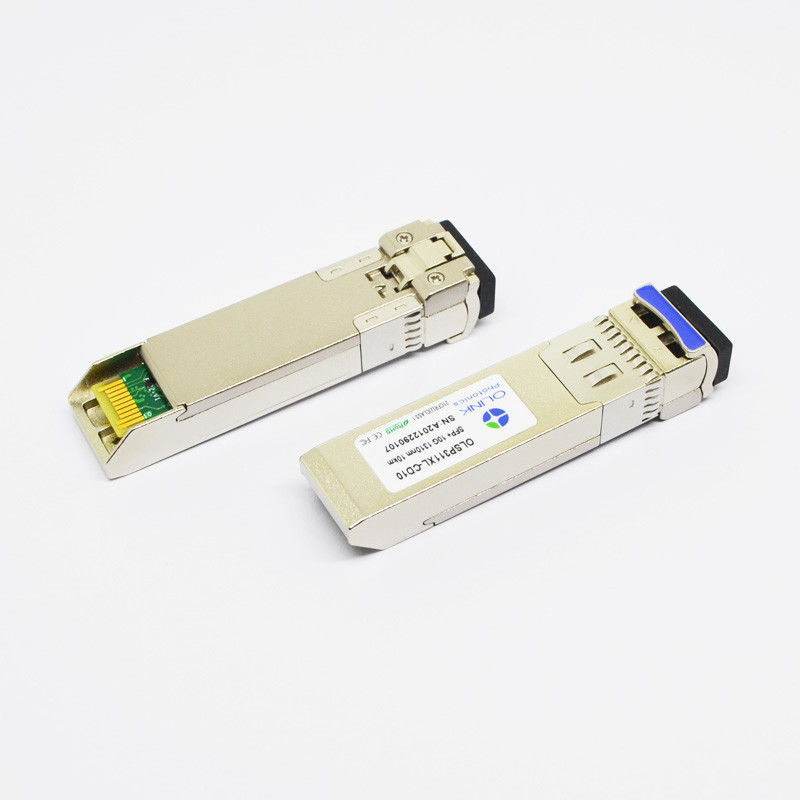

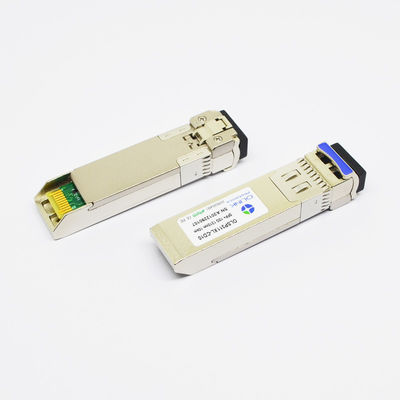

Dellのネットワーキング330-2404-40多用性がある10G SFP+ ER 1310nm 40km LC繊維のトランシーバー
製品の機能
●11.3Gb/sに9.95をビット・レートを支える
●非冷却1310nm DFBの送信機、PINのフォトディテクター
●40km SMFの関係のために適当
●低い電力の消費、 < 1="">
●SFF-8431、SFF-8432に迎合的な電気インターフェイス
●作動の場合温度:Commerical:0から70 °C
光学特徴(上(C) = 0から70 ℃上(I) 85 ℃への=-40、VCC = 3.13への3.47 V)
変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
送信機 | ||||||
作動の波長 | λ | 1530 | 1570 | nm | ||
Ave.出力電力(可能にされる) | 舗装しなさい | -2 | 4 | dBm | 1 | |
サイド モード抑制の比率 | SMSR | 30 | dB | |||
絶滅の比率 | ER | 4 | dB | |||
RMSの分光幅 | Δλ | 1 | nm | |||
分散の罰 | TDP | 4 | dB | |||
相対的な強度の騒音 | RIN | -128 | dB/Hz | |||
出力光学目 | IEEE 0802.3aeと迎合的 | |||||
受信機 | ||||||
作動の波長 | 1260 | 1600 | nm | |||
受信機の感受性@10.3G | -16 | dBm | 2 | |||
道の罰 | PP | 2 | dB | |||
積み過ぎ | 舗装しなさい | +0.5 | dBm | |||
LOSは主張する | Pa | -30 | dBm | |||
LOSは非主張する | Pd | -18 | dBm | |||
LOSヒステリシス | Pd Pa | 0.5 | dB |
注:
1. 最も悪いER=5dBと測定される
2. PRBS 231 – 1およびBER-12<10>。
絶対最高評価
変数 | 記号 | Min. | 最高。 | 単位 | ノート |
供給電圧 | Vcc | -0.5 | 4.0 | V | |
保管温度 | TS | -40 | 85 | °C | |
相対湿度 | RH | 0 | 85 | % |
注:最高絶対評価以上の圧力はトランシーバーへの永久的な損害を与えることができる。
概要のオペレーティング特性
変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
データ転送速度 | DR | 9.953 | 10.3125 | 11.3 | Gb/s | |
供給電圧 | Vcc | 3.13 | 3.3 | 3.47 | V | |
現在の供給 | Icc5 | 400 | mA | |||
作動の場合の臨時雇用者。 | Tc | 0 | 70 | °C |
プラットフォーム サポート
DellはDell装置の広い範囲で330-2404-40支えられる。
適用
●10.3125Gbpsの10GBASE-ER/EW
●他のオプティカル リンク
