| 起源の場所: | 中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | RoHs, FCC, CE, UL, ISO9001, ISO14001 |
| モデル番号: | OLCS001XC-CNM1 |
| 最小注文数量: | 1 PC |
| パッケージの詳細: | 個々のパッケージ |
| 受渡し時間: | 3-5仕事日 |
| 支払条件: | T/Tか純30日 |
| 供給の能力: | 1ヶ月あたりの80-100K |
| 多用性があるブランド: | のぎ | 売り手の名前: | Olinkcom |
|---|---|---|---|
| コネクターのタイプ: | SFP+へのSFP+ | データ転送速度: | 10Gbps |
| AWG: | 30awg | ケーブル長: | 1m |
| ジャケット材料: | ポリ塩化ビニール | 温度: | 0~70℃ |
| ハイライト: | 10G SFP+の直接付加ケーブル,1m SFP+の直接付加ケーブル,10g Sfp+ Twinaxケーブル |
||

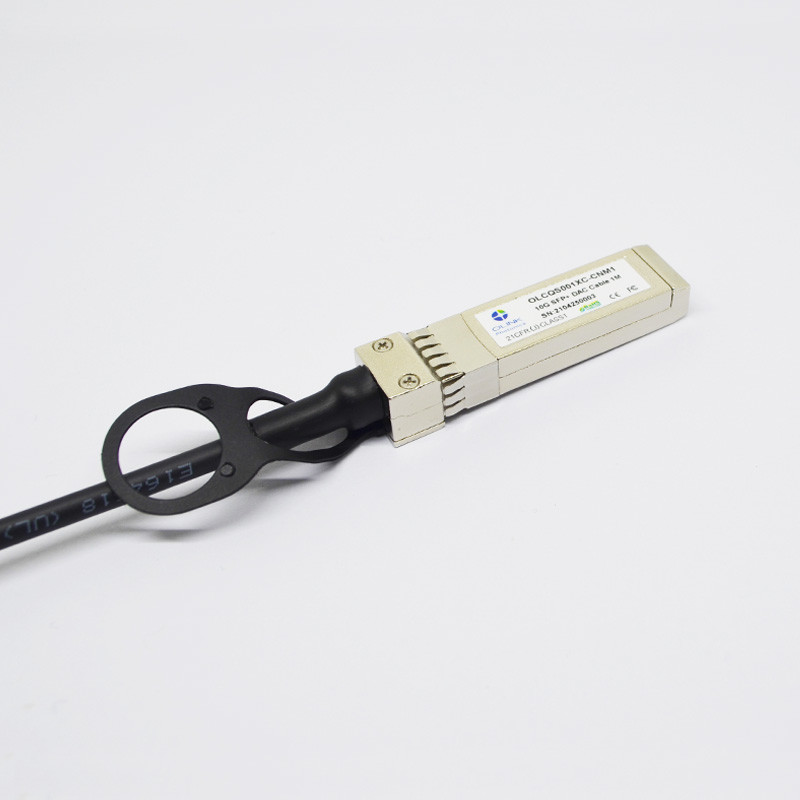

のぎ多用性がある10G SFP+の直接付加はTwinaxケーブル1Mをケーブルで通信する
のぎCAB-SFP-SFP-1M多用性がある10G SFP+の受動の直接付加の銅のTwinaxケーブル1M
| PIN | 論理 | 記号 | 名前/記述 | ノート |
| 1 | VeeT | Txの地面 | ||
| 2 | LV-TTL-O | Txの欠陥 | N/A | 1 |
| 3 | LV-TTL-I | Txのディスエイブル | 送信機のディスエイブル | 2 |
| 4 | LV-TTL-I/O | SDA | 牽引ワイヤー シリアル データ | |
| 5 | LV-TTL-I | SCL | 牽引ワイヤー連続時計 | |
| 6 | MOD-DEF0 | モジュールの現在はVeeTに、接続する | ||
| 7 | LV-TTL-I | RS0 | N/A | 1 |
| 8 | LV-TTL-O | LOS | 信号のLOS | 2 |
| 9 | LV-TTL-I | N/A | N/A | 1 |
| 10 | 変えなさい | Rxの地面 | ||
| 11 | 変えなさい | Rxの地面 | ||
| 12 | CML-O | RD- | 受信機データは逆になった | |
| 13 | CML-O | RD+ | 受信機データは非逆になった | |
| 14 | 変えなさい | Rxの地面 | ||
| 15 | VccR | Rxの電源 | ||
| 16 | VccT | Txの電源 | ||
| 17 | VeeT | Txの地面 | ||
| 18 | CML-I | TD+ | 送信機データは非逆になった | |
| 19 | CML-I | TD- | 送信機データは逆になった | |
| 20 | VeeT | 送信機の地面 |
推薦された作動条件
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 |
| 貯蔵の周囲温度 | -10 | +85 | °C | ||
| 作動の場合温度 | Tc | 0 | 70 | °C | |
| 電源電圧 | VCC3 | 3.14 | 3.3 | 3.47 | V |
| 電力損失 | PD | 0.02 | W |
機械指定
コネクターはSFF-8432指定と互換性がある。
発注情報
| 部品番号 | 記述 |
|
OLCS001XC-CNMx |
SFP+の直接付加の受動ケーブル（10GSFP+Cu）、1m、3m、5m、AWG:30、0ºC | +70ºC |
| xは意味する | 1=1m、3=3m、5=5m |
