| 起源の場所: | シンセン中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | RoHS FCC CE GS UL FDA etc |
| モデル番号: | OLSB331XL-CD03 |
| 最小注文数量: | 1pc |
| パッケージの詳細: | 個々のパッケージか10pcs/palletまたは20pcs/pallet |
| 受渡し時間: | 3-5仕事日 |
| 支払条件: | T/Tか純30日 |
| 供給の能力: | 1ヶ月あたりの80-120k |
| 売り手: | OLKOPTO | 形式要素: | SFP+ |
|---|---|---|---|
| 互換性: | 習慣 | データ転送速度: | 11.3Gb/sビット・レート |
| 間隔: | 3KM | 波長: | 1310nm/1310nm |
| DDM / DOM: | 支えた | 温度: | 0〜70°C |
| ハイライト: | SFP+二方向繊維のトランシーバー,10Gb/S二方向繊維のトランシーバー,3kmの二方向の光学トランシーバー |
||

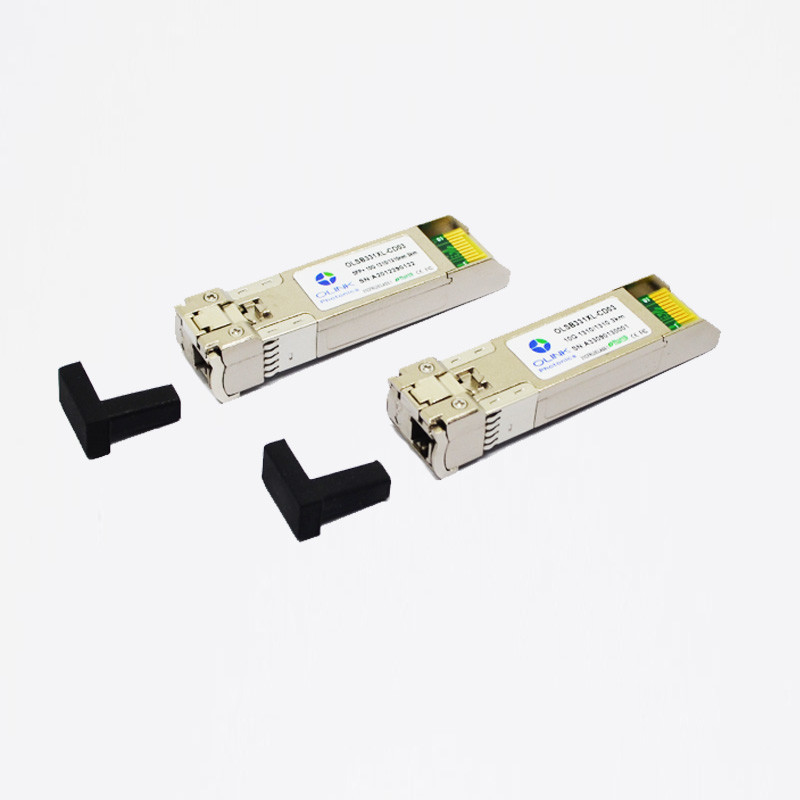

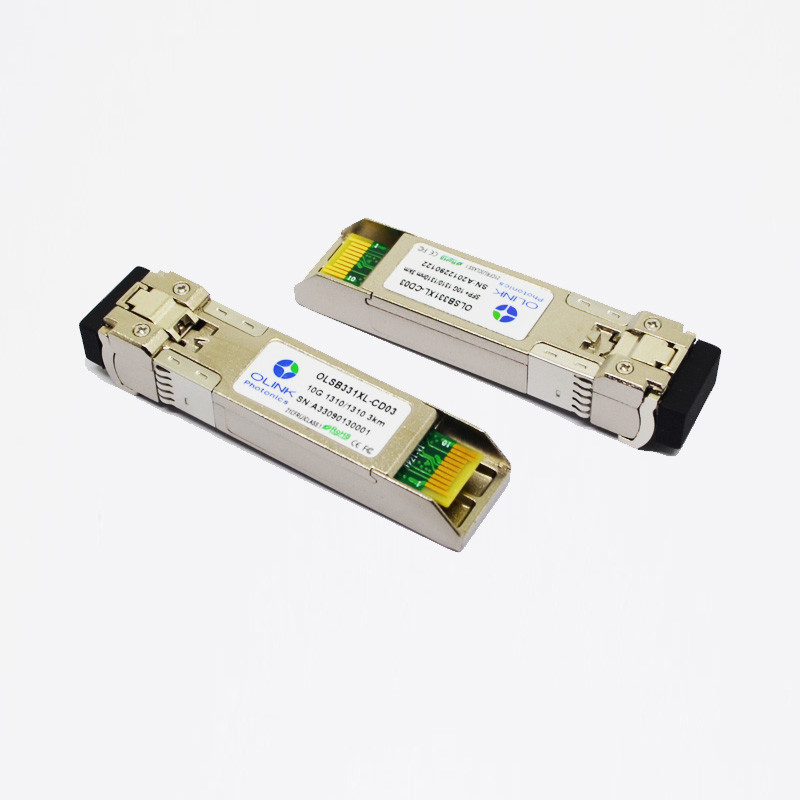

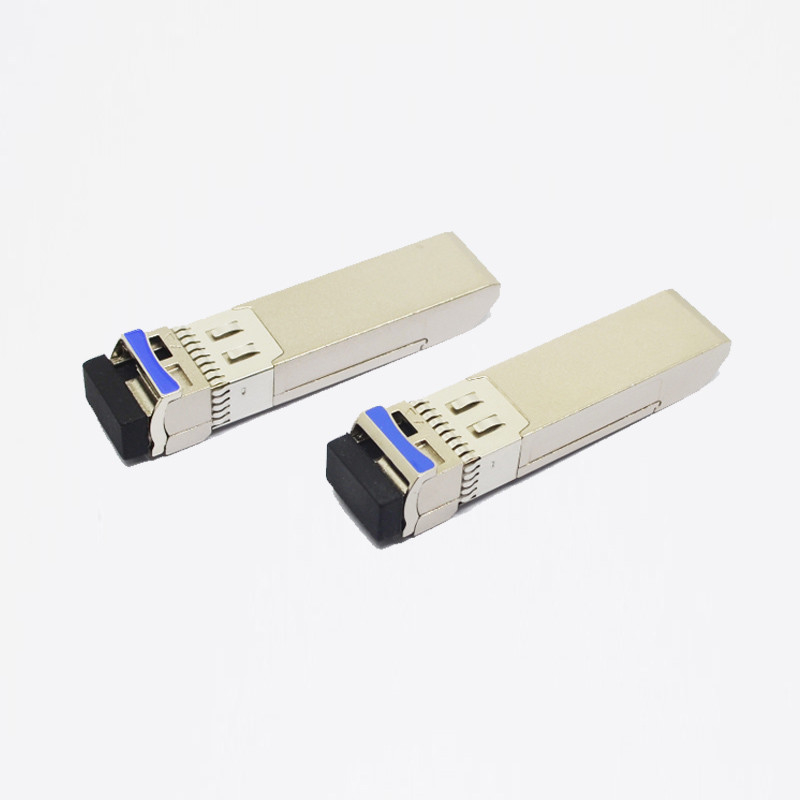

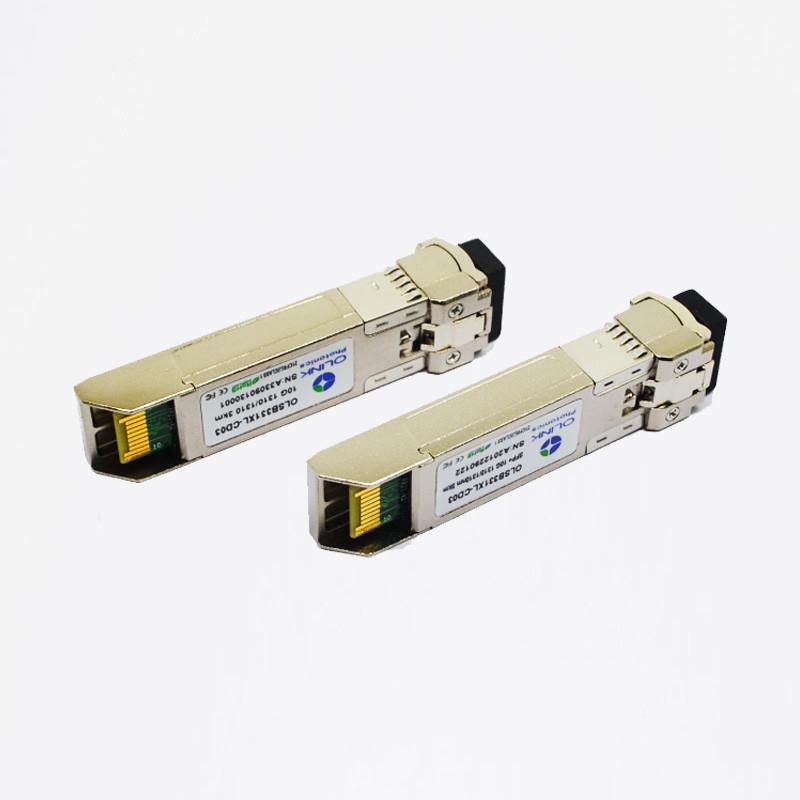

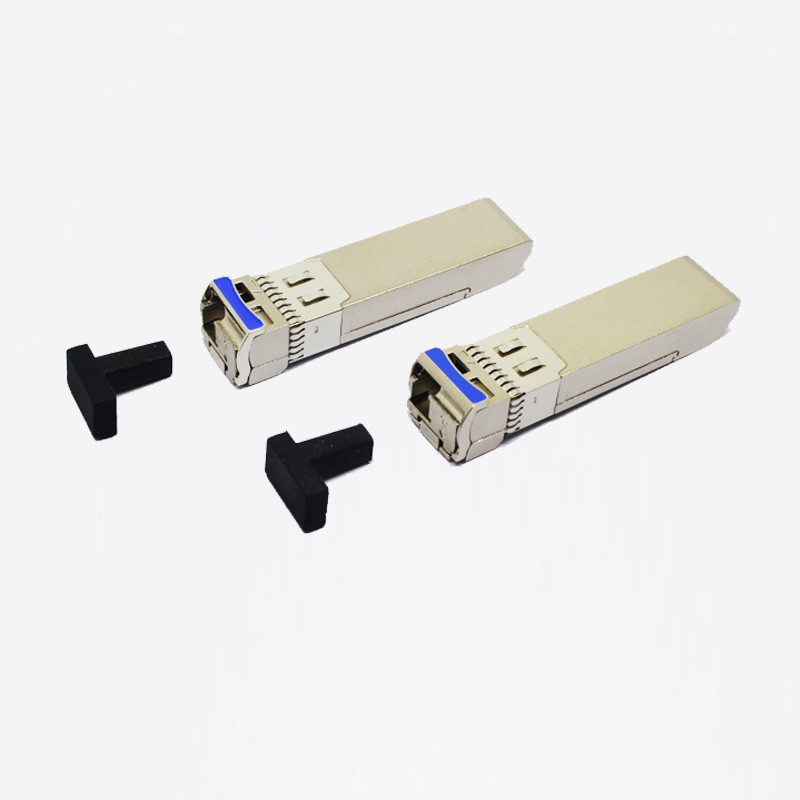

RoHS迎合的な10Gb/s SFP+の二方向のトランシーバー1310nm/1310nm 3kmの範囲
製品の機能
●11.3Gb/sに9.95をビット・レートを支える
●単信LCのコネクター
●ホットプラグ対応SFP+の足跡
●非冷却1310nm DFBの送信機、1310nm PINのフォトディテクター
●3km SMFの関係のために適当
●低い電力の消費、 < 1="">
●デジタル診断モニタインターフェイス
●IEEE 802.3ae 10GBASE-LRに迎合的な光学インターフェイス
●SFF-8431に迎合的な電気インターフェイス
●作動の場合温度:
Commerical:0から70 °C
絶対最高評価
| 変数 | 記号 | Min. | 最高。 | 単位 | ノート |
| 供給電圧 | Vcc | -0.5 | 4.0 | V | |
| 保管温度 | TS | -40 | 85 | °C | |
| 相対湿度 | RH | 0 | 85 | % |
注:最高絶対評価以上の圧力はトランシーバーへの永久的な損害を与えることができる。
概要のオペレーティング特性
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| データ転送速度 | DR | 10.3125 | Gb/s | |||
| 供給電圧 | Vcc | 3.13 | 3.3 | 3.47 | V | |
| 現在の供給 | Icc5 | 400 | mA | |||
| 作動の場合の臨時雇用者。 | Tc | 0 | 70 | °C |
電気特徴（上（C） = 0から70 ℃、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 差動データ入力の振動 | VIN、PP | 120 | 820 | mVpp | 1 | |
| ディスエイブルの電圧を送信しなさい | VD | VCC-0.8 | Vcc | V | ||
| 電圧を可能にするために送信しなさい | VEN | V | Vee+0.8 | |||
| 入れられた差動インピーダンス | Rin | 100 | Ω | |||
| 受信機 | ||||||
| 差動データ出力の振動 | Vout、PP | 340 | 650 | 800 | mVpp | 2 |
| 出力上昇時間および落下時間 | Tr、Tf | 28 | Ps | 3 | ||
| LOSは主張した | VLOS_F | VCC-0.8 | Vcc | V | 4 | |
| LOSは非主張した | VLOS_N | V | Vee+0.8 | V | 4 | |
注:
1. 直接TXのデータ入力 ピンに接続される。レーザーの運転者ICへのピンからのACカップリング。
2. 100Ω差動終了に。
3. 20 – 80%。モジュールのコンプライアンス試験板およびOMAのテスト パターンと測定される。PRBS 9の4 1'sおよび4 0's順序の使用は受諾可能な代わりである。
4. LOSは開いたコレクター出力である。板は4.7kΩ –ホストの10kΩと抜かれるべきである。正常運営は論理0である;信号の損失は論理1.である。
適用
●10.3125Gbpsの10GBASE-LR
●9.953Gbpsの10GBASE-LW
●他のオプティカル リンク
