| 起源の場所: | シンセン中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | RoHS FCC CE GS UL FDA etc |
| モデル番号: | OLSB321XL-CD20 |
| 最小注文数量: | 1pc |
| パッケージの詳細: | 個々のパッケージか10pcs/palletまたは20pcs/pallet |
| 受渡し時間: | 3-5仕事日 |
| 支払条件: | T/Tか純30日 |
| 供給の能力: | 1ヶ月あたりの80-120k |
| 形式要素: | SFP+ | 互換性: | 習慣 |
|---|---|---|---|
| データ転送速度: | 10.3125Gbps | 波長: | 1330nm-TX/1270nm-RX |
| 間隔: | 20km | 温度: | 0〜70°C |
| TX力: | -7.3~-1dBm | 送信機のタイプ: | DFB |
| 保証: | 3年 | ||
| ハイライト: | 20km 10G SFP+のトランシーバー モジュール,BiDi 10G SFP+のトランシーバー モジュール,1330nm-TX 10G SFP+繊維のトランシーバー |
||

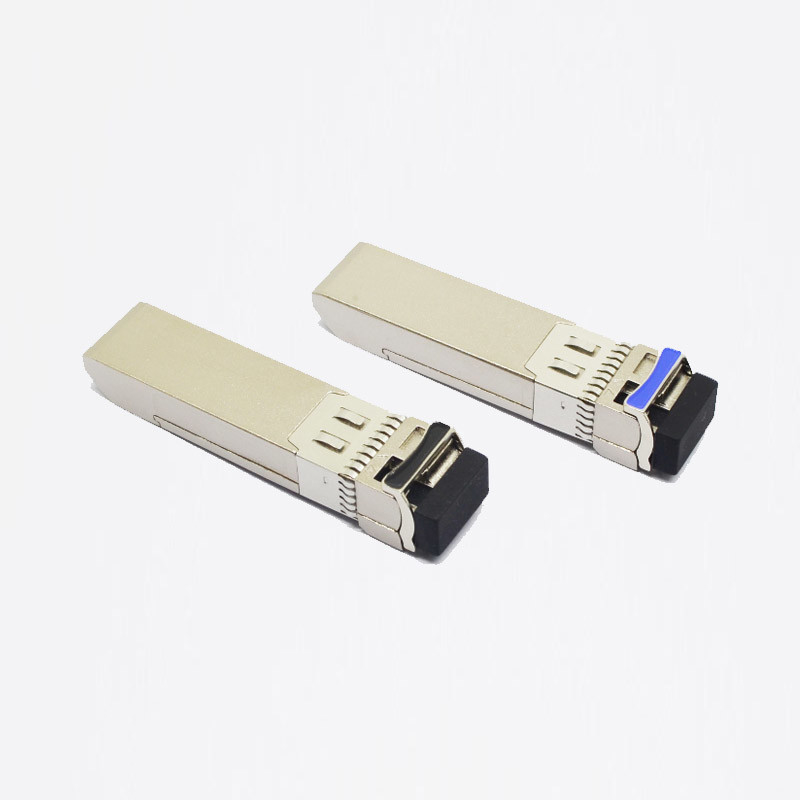

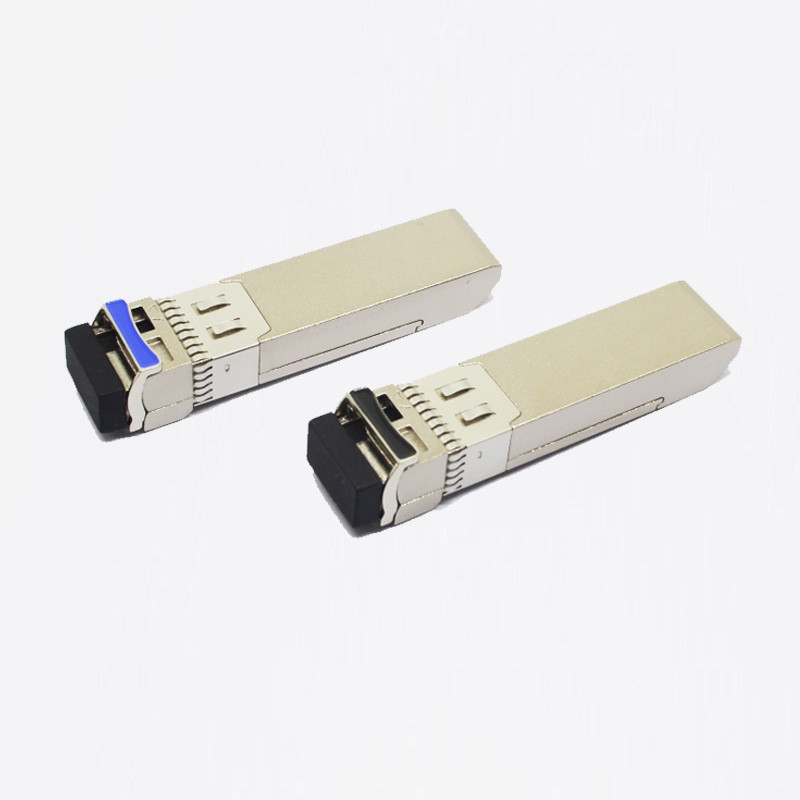

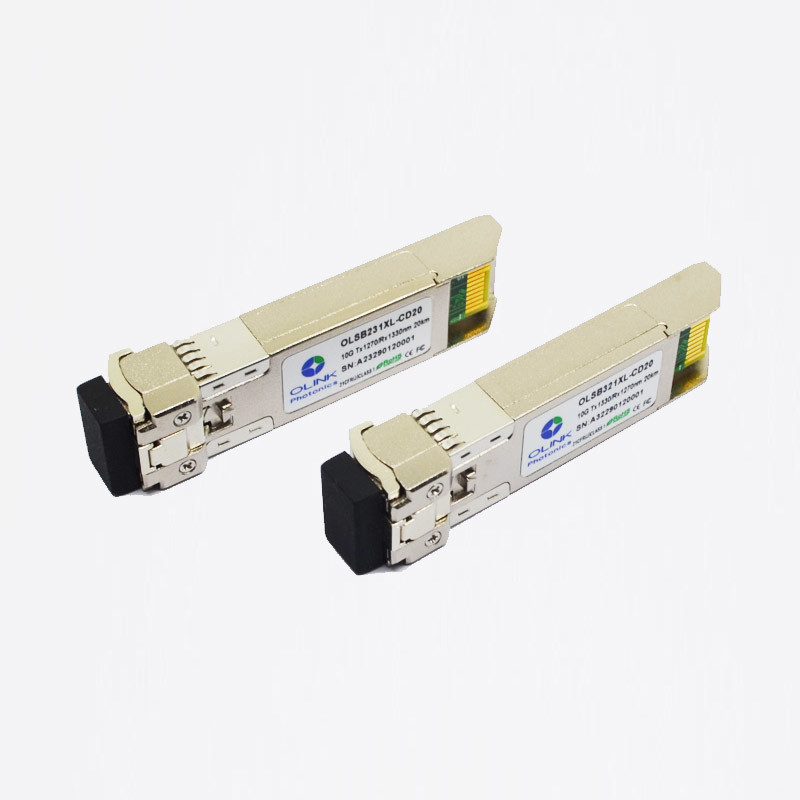

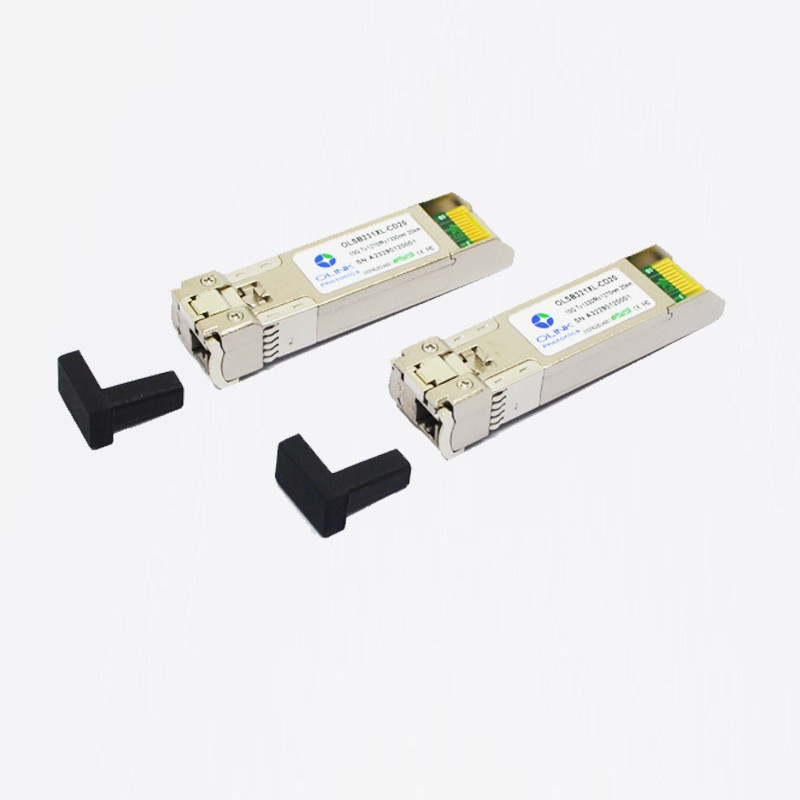

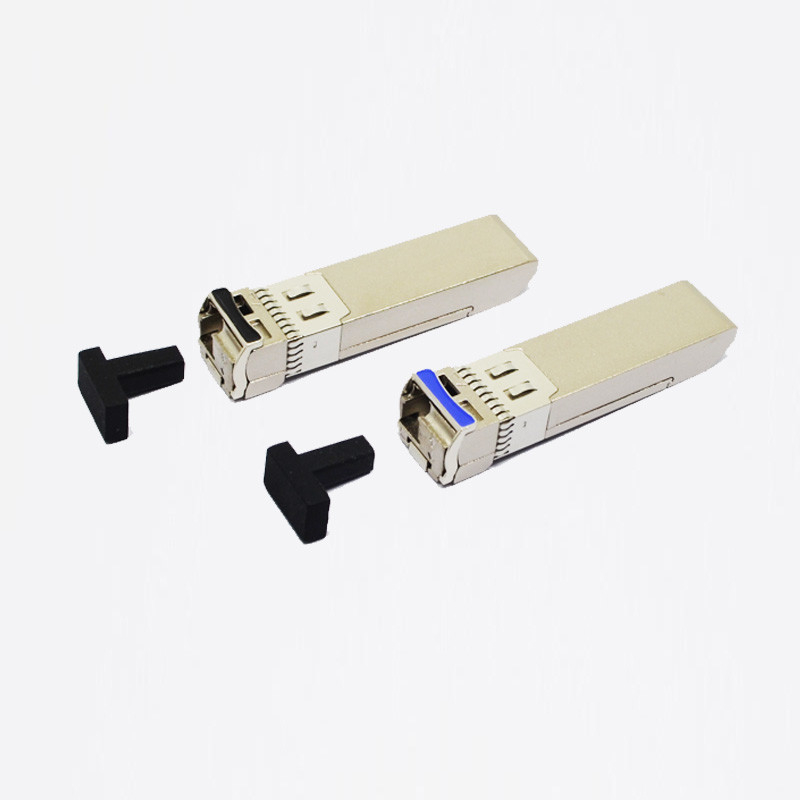

SFP-10G-BX20D 10G BiDi SFP+ 1330nm-TX/1270nm-RX 20kmのトランシーバー モジュール
製品の説明
OlinkphotonicsのOLSB321XL-CD20シリーズ単一モードのトランシーバーは10GBASE-LR/LWのような光学データ通信のためのプラグイン可能なモジュールがIEEE 802.3aeによって定義した小さい形式要素である。それは熱いプラグの機能を許可するSFP+ 20ピン コネクターとある。OLSBxx1XL-CD20モジュールは単一モード繊維のために設計され、1270nmまたは1330nmのわずかな波長で作動する;送信機セクションはセクションが光学ヘッダーおよび制限後アンプICに統合されたInGaAsの探知器の前置増幅器（IDP）を取付けた使用する国際的な安全基準IEC60825.Theの受信機に従って迎合的なクラス1レーザーである多数の量の井戸DFBを使用する。トランシーバーの設計は最高のために行う顧客を供給するために- anceおよび費用効果が大きいテレコミュニケーションのための最もよい解決最大限に活用される。
絶対最高評価
| 変数 | 記号 | Min. | 最高。 | 単位 | ノート |
| 供給電圧 | Vcc | -0.5 | 4.0 | V | |
| 保管温度 | TS | -40 | 85 | °C | |
| 相対湿度 | RH | 0 | 85 | % |
注:最高絶対評価以上の圧力はトランシーバーへの永久的な損害を与えることができる。
概要のオペレーティング特性
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| データ転送速度 | DR | 9.95 | 10.3125 | 11.3 | Gb/s | |
| 供給電圧 | Vcc | 3.13 | 3.3 | 3.47 | V | |
| 現在の供給 | Icc5 | 400 | mA | |||
| 作動の場合の臨時雇用者。 | Tc | 0 | 70 | °C | ||
| チタニウム | -40 | 85 |
電気特徴（上（C） = 0から70 ℃上（I） 80 ℃への=-20、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 差動データ入力の振動 | VIN、PP | 150 | 1200 | mVpp | 1 | |
| ディスエイブルの電圧を送信しなさい | VD | VCC-0.8 | Vcc | V | ||
| 電圧を可能にするために送信しなさい | VEN | V | Vee+0.8 | |||
| 入れられた差動インピーダンス | Rin | 100 | Ω | |||
| 受信機 | ||||||
| 差動データ出力の振動 | Vout、PP | 350 | 700 | mVpp | 2 | |
| 出力上昇時間および落下時間 | Tr、Tf | 28 | Ps | 3 | ||
| LOSは主張した | VLOS_F | VCC-0.8 | Vcc | V | 4 | |
| LOSは非主張した | VLOS_N | V | Vee+0.8 | V | 4 | |
注:
1. 直接TXのデータ入力 ピンに接続される。レーザーの運転者ICへのピンからのACカップリング。
2. 100Ω差動終了に。
3. 20 – 80%。モジュールのコンプライアンス試験板およびOMAのテスト パターンと測定される。PRBS 9の4 1'sおよび4 0's順序の使用は受諾可能な代わりである。
4. LOSは開いたコレクター出力である。板は4.7kΩ –ホストの10kΩと抜かれるべきである。正常運営は論理0である;信号の損失は論理1.である。
光学特徴（上（C） = 0から70 ℃上（I） 85 ℃への=-40、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 作動の波長 | λ | 1250 | 1270 | 1290 | nm | |
| 1310 | 1330 | 1350 | ||||
| Ave.出力電力（可能にされる） | 舗装しなさい | -3 | +5 | dBm | 1 | |
| サイド モード抑制の比率 | SMSR | 30 | dB | |||
| 絶滅の比率 | ER | 4.5 | dB | |||
| RMSの分光幅 | Δλ | 1 | nm | |||
| 上昇/落下の時間（20%~80%） | Tr/Tf | 50 | ps | |||
| 分散の罰 | TDP | 3.2 | dB | |||
| 相対的な強度の騒音 | RIN | -128 | dB/Hz | |||
| 出力光学目 | IEEE 0802.3aeと迎合的 | |||||
| 受信機 | ||||||
| 作動の波長 | λ | 1330 | nm | |||
| 1270 | ||||||
| 受信機の感受性（ER=4.5） | PSEN1 | -12.6 | dBm | 2 | ||
| 受信機の感受性（ER=6） | PSEN2 | -14.4 | dBm | 2 | ||
| 平均は力を受け取る | 舗装しなさい | 0.5 | dBm | |||
| 受信機の反射率 | Rrx | -12 | dB | |||
| LOSは主張する | Pa | -30 | dBm | |||
| LOSは非主張する | Pd | -16 | dBm | |||
| LOSヒステリシス | Pd Pa | 0.5 | dB | |||
注:
1. 平均出力図はIEEE 802.3aeごとにしか報知的、ではない。
2. 最も悪いERと測定される;BER-12<10>;231 – 1 PRBS。
発注情報
| 部品番号 | 記述 |
| OLSB231XL-CD20 | SFP+Bidi、9.95から11.3Gb/s、1270/1330nm、20km、デジタル診断モニタとの0~70℃、 |
| OLSB321XL-CD20 | SFP+Bidi、11.3Gb/sへの9.95、1330/1270nm、20km、デジタル診断モニタとの0~70℃、 |
| OLSB231XL-ID20 | SFP+Bidi、11.3Gb/sへの9.95、1270/1330nm、20km、デジタル診断モニタとの-40~85℃、 |
| OLSB321XL-ID20 | SFP+Bidi、11.3Gb/sへの9.95、1330/1270nm、20km、デジタル診断モニタとの-40~85℃、 |
