| 起源の場所: | シンセン中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | RoHS FCC CE GS UL FDA etc |
| モデル番号: | OLSB232XL-CD10 |
| 最小注文数量: | 1pc |
| パッケージの詳細: | 個々のパッケージか10pcs/palletまたは20pcs/pallet |
| 受渡し時間: | 3-5仕事日 |
| 支払条件: | T/Tか純30日 |
| 供給の能力: | 1ヶ月あたりの80-120k |
| データ転送速度: | 25.78Gb/s | 形式要素: | SFP28 |
|---|---|---|---|
| 波長: | 1270/1330nm&1330/1270nm | 間隔: | 10KM |
| 部品番号: | OLSB232XL-CD10 | 互換性: | 習慣 |
| DDM / DOM: | 支えた | 温度: | 0〜70°C |
| ハイライト: | 10kmの光学トランシーバー モジュール,25GBASE-BX光学トランシーバー モジュール,BiDi SFP28のトランシーバー モジュール |
||

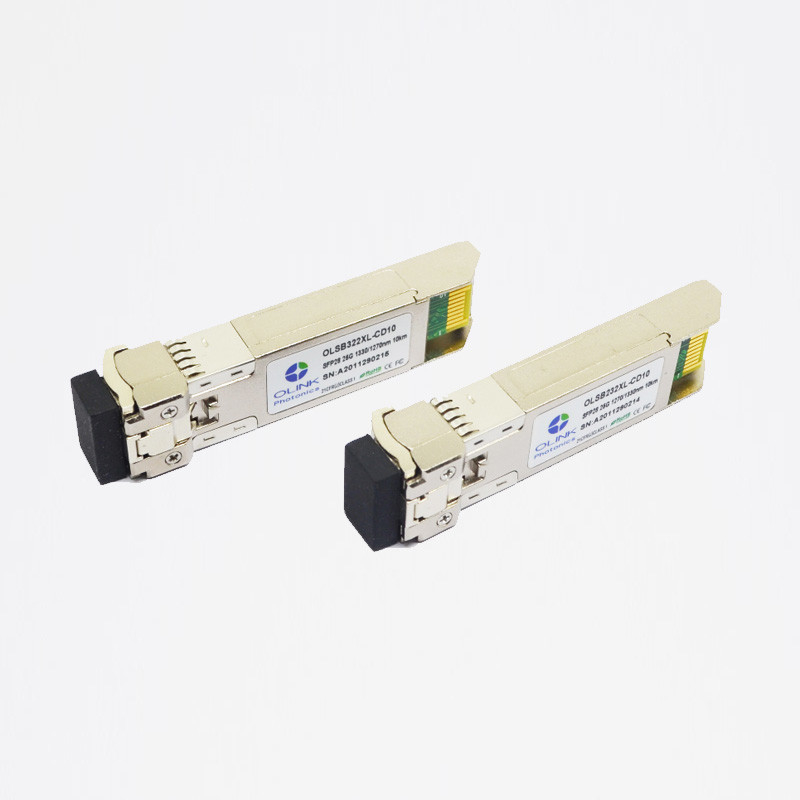

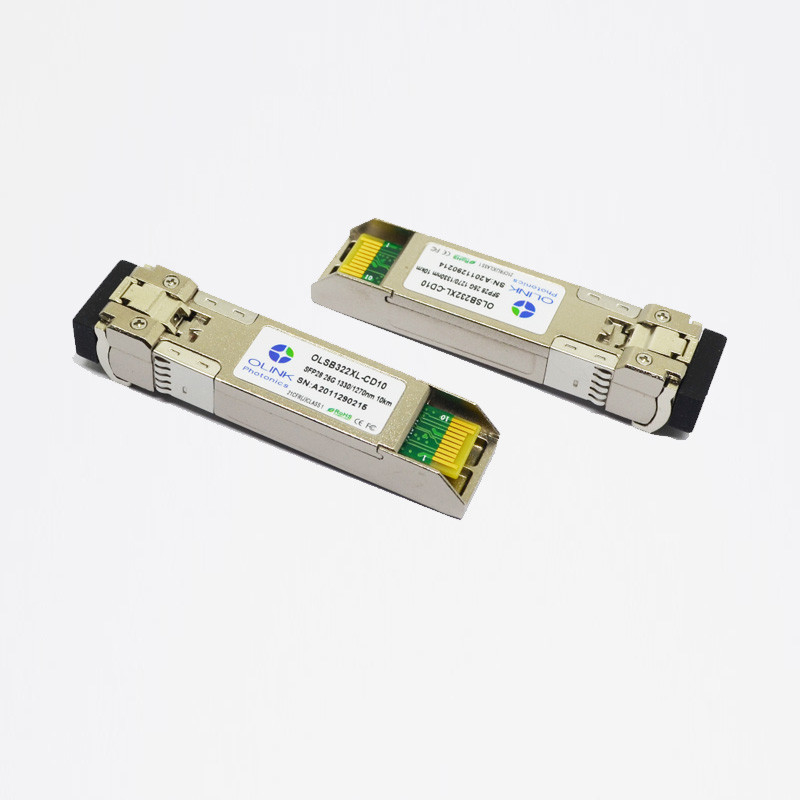

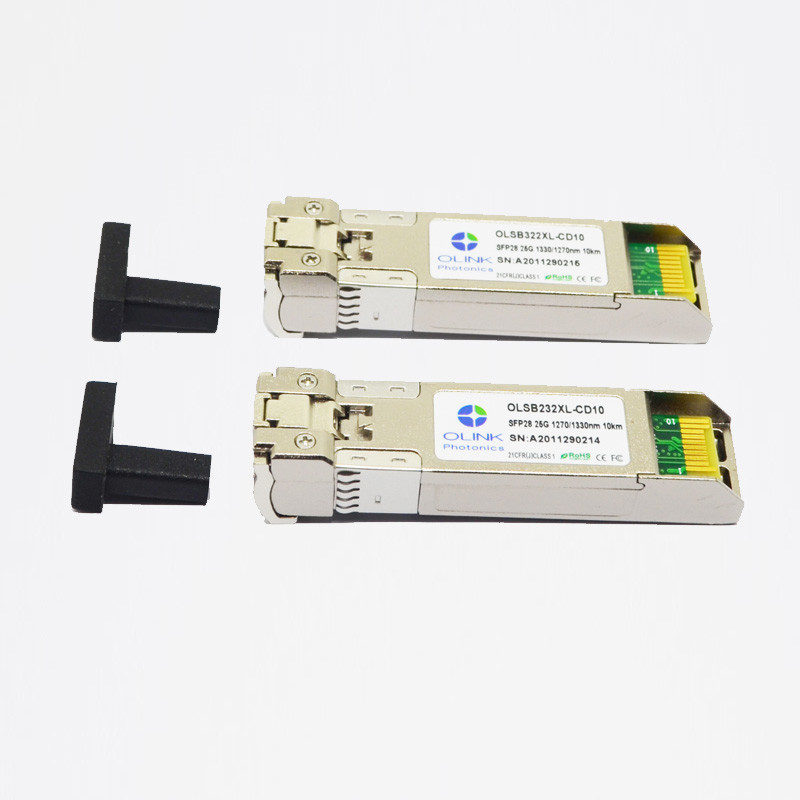

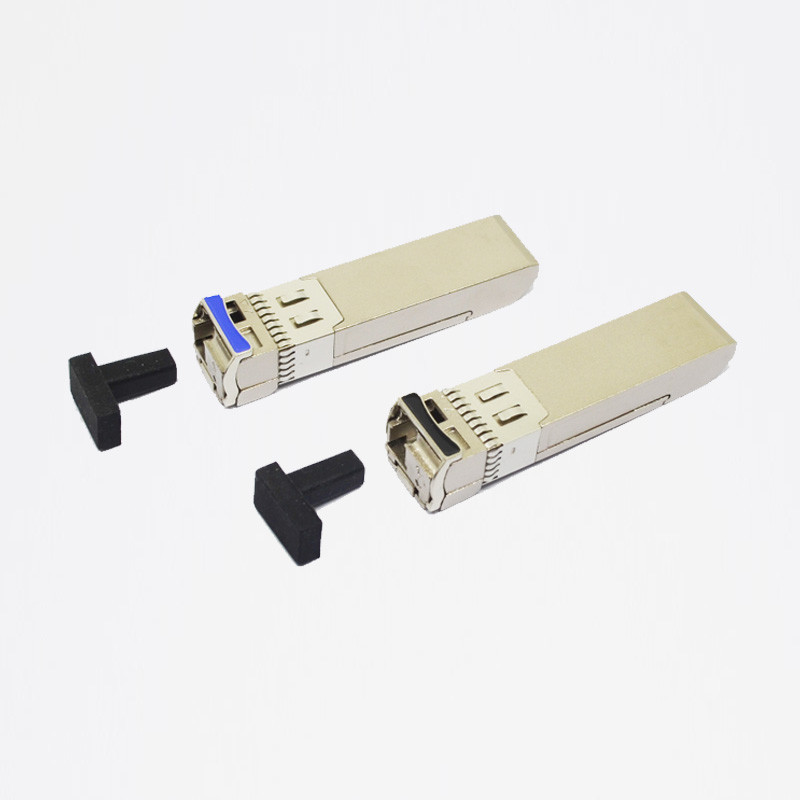

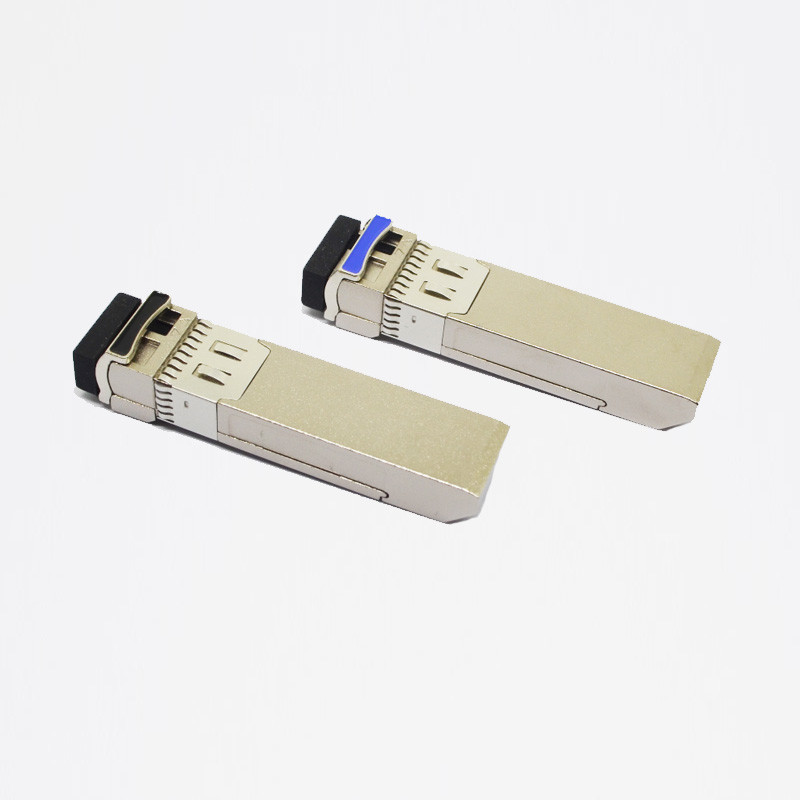

25GBASE-BX BiDi SFP28 1270nm/1330nm及び1330nm/1270nm 10kmの光学トランシーバー モジュール
絶対最高評価
| 変数 | 記号 | Min. | 最高。 | 単位 | ノート |
| 供給電圧 | Vcc | -0.5 | 4.0 | V | |
| 保管温度 | TS | -40 | 85 | °C | |
| 相対湿度 | RH | 0 | 85 | % |
注:最高絶対評価以上の圧力はモジュールへの永久的な損害を与えることができる
Gereralのオペレーティング特性
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| データ転送速度 | 25.78 | Gb/s | ||||
| 供給電圧 | Vcc | 3.13 | 3.3 | 3.47 | V | |
| 現在の供給 | Icc | 450 | mA | |||
| 作動の場合の臨時雇用者。 | Tc | 0 | 70 | °C |
電気入出力特徴
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート | |
| 送信機 | |||||||
| Diff。入力電圧振動 | 120 | 820 | mVpp | 1 | |||
| Txのディスエイブルの入力 | H | VIH | 2.0 | Vcc+0.3 | V | ||
| L | VIL | 0 | 0.8 | ||||
| Txの欠陥の出力 | H | VOH | 2.0 | Vcc+0.3 | V | 2 | |
| L | VOL. | 0 | 0.8 | ||||
| 入れられたDiff。インピーダンス | Zin | 100 | Ω | ||||
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート | |
| 受信機 | |||||||
| Diff。出力電圧振動 | 340 | 650 | 800 | mVpp | 3 | ||
| Rx LOSは出力した | H | VOH | 2.0 | Vcc+0.3 | V | 2 | |
| L | VOL. | 0 | 0.8 | ||||
モジュールの中の100Ω差動終了とつながれる内部的にノート1） TD+/are AC。
ノート2） Txの欠陥およびRx LOSはホスト板の10kΩ抵抗器への4.7kと抜かれるべきである開いたコレクター出力である。2.0VとVcc+0.3V間の電圧を抜きなさい。
つながれるノート3） RD+/-の出力はAC内部的にありユーザーSERDESの100Ω （差動）と終わるべきである。
光学特徴
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 作動の波長 | 1250 | 1270 | 1290 | nm | ||
| 1310 | 1330 | 1350 | ||||
| Ave.出力電力（可能にされる） | Po | -3 | 5 | dBm | ||
| 絶滅の比率 | ER | 3.5 | dB | |||
| 分光幅（- 20dB） | Δλ | 1 | nm | |||
| 相対的な強度の騒音 | RIN | -130 | dB/Hz | |||
| 分散の罰 | 3 | dB | ||||
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 受信機 | ||||||
| 作動の波長 | 1330 | nm | ||||
| 1270 | ||||||
| 重点を置かれた受信機OMAの感受性 | Psen | -13 | dBm | |||
| 平均受信機力 | Pimax | -13.3 | 2 | dBm | ||
| LOSは主張する | Pa | -30 | dBm | |||
| LOSは非主張する | Pd | -12 | dBm | |||
| LOSヒステリシス | Pd Pa | 0.5 | 5 | dB | ||
製品の機能
●SFP28解決のためのSFF-8402に迎合的
●SFF-8472のデジタル診断モニタインターフェイス
●ホットプラグ対応SFP+の足跡
●1270nm/1330nm DFBの送信機
●25.78Gb/sデータ・リンクまで
●10Km SMFの関係のために適当
●高い伝達差益
●低い電力の消費<1>
●単一3.3V電源
●作動の場合温度:コマーシャル:0 | +70℃
適用
●25.78 Gb/sの単一の車線
●他のオプティカル リンク
発注情報
| 部品番号 | 記述 |
| OLSB232XL-CD10 | SFP28 LR 25.78G、0~70℃、1270/1330nm、BIDI 10Km |
| OLSB322XL-CD10 | SFP28 LR 25.78G、0~70℃、1330/1270nm、BIDI 10Km |
