| 起源の場所: | 中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| モデル番号: | OLSP8525L-CDS3 |
| 最小注文数量: | 1 PC |
| パッケージの詳細: | 10pcs/ホイル袋、個々のパッケージ |
| 受渡し時間: | 3-6仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの80-120k |
| 製品名: | 2.5G SFP 850nm 300m | 両立性: | 一般的 |
|---|---|---|---|
| 形式要素: | SFP | データ転送速度: | 2.5 Gb/s |
| 波長: | 850nm | 範囲: | 0.3 km |
| 伝達媒体: | MMF | ケーブル コネクタ: | LC |
| DOM （デジタル光学監視）: | 肯定 | 実用温度: | 0-70°C、-40-85°C |
| ハイライト: | 300m SFPのトランシーバー モジュール,SR SFPのトランシーバー モジュール,一般的な多用性があるSFPの光学トランシーバー |
||

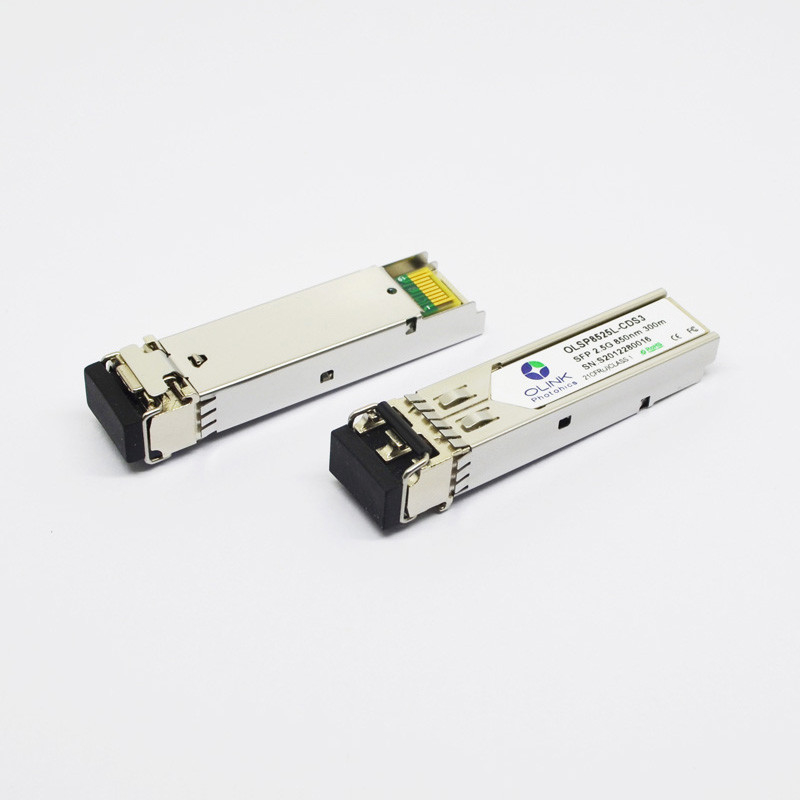

2.5G多重モード850nm 300mのSR SFPのトランシーバー モジュールの一般的な互換性がある
このMSA迎合的な2.5G 850nm 300m SFPのトランシーバーはLCのコネクターで850nmの波長を使用してマルチモード・ファイバ（MMF）に2.5GBase-SX効率550mまで提供する。MSAの標準に造られ、独特に直列化され、あなたのネットワークに継ぎ目無く統合することが保障するためにデータ交通および適用はテストした。
•ホットプラグ対応SFPの足跡
•2.5Gb/sデータ・リンクまで
•SFP MSAの標準と迎合的
•850nm VCSELレーザーの送信機およびInGaAs PINの受信機
•50/125µm MMFの300mまで
•単一3.3V電源
•サポート デジタル診断監察インターフェイス
•複式アパートLCのコネクター
•低い電力の消滅
•金属のエンクロージャはより低いEMIを提供する
•迎合的な、無鉛ROHS
電気特徴（上（C） = 0から70 ℃上（I） 85 ℃への=-40、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 差動データ入力の振動 | VIN、PP | 200 | 2400 | mVpp | 1 | |
| 入力の高さのTxのディスエイブル | VIH | 2.0 | Vcc+0.3 | V | ||
| 入力低いTxのディスエイブル | VIL | 0 | 0.8 | V | ||
| 出力の高さのTxの欠陥 | VOH | 2.0 | Vcc+0.3 | V | 2 | |
| 出力低いTxの欠陥 | VOL. | 0 | 0.8 | V | 2 | |
| 入れられた差動インピーダンス | Rin | 100 | Ω | |||
| 受信機 | ||||||
| 差動データ出力の振動 | Vout、PP | 400 | 1000 | mVpp | 3 | |
| 出力の高さのRx LOS | VROH | 2.0 | Vcc+0.3 | V | 2 | |
| 出力低いRx LOS | VROL | 0 | 0.8 | V | 2 | |
注:
1. モジュールの中の100Ω差動終了とつながれる内部的にTD+/are AC。
2. Txの欠陥およびRx LOSはホスト板の10kΩ抵抗器への4.7kと抜かれるべきである開いたコレクター出力である。2.0VとVcc+0.3V間の電圧を抜きなさい。
つながれる3.RD+/-出力はAC内部的にありユーザーSERDESの100Ω （差動）と終わるべきである。
光学特徴（上（C） = 0から70 ℃上（I） 85 ℃への=-40、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 作動の波長 | λ | 840 | 850 | 860 | nm | |
| Ave.出力電力（可能にされる） | 舗装しなさい | -10 | 0 | dBm | 1 | |
| 絶滅の比率 | ER | 5.5 | dB | 1 | ||
| RMSの分光幅 | Δλ | 0.85 | nm | |||
| 上昇/落下の時間（20%~80%） | Tr/Tf | 0.18 | ps | 2 | ||
| 出力光学目 | 迎合的なIEEE802.3 z &ITU G.957と迎合的（クラス1のレーザーの安全） | |||||
| 受信機 | ||||||
| 作動の波長 | λ | 840 | 850 | 860 | nm | |
| 受信機の感受性 | PSEN1 | -16 | dBm | 3 | ||
| 積み過ぎ | 舗装しなさい | -3 | dBm | 3 | ||
| LOSは主張する | Pa | -30 | dBm | |||
| LOSは非主張する | Pd | -17 | dBm | |||
| LOSヒステリシス | Pd Pa | 0.5 | dB | |||
注:
1. PRBS 223 – 1 NRZのテスト パターンとの2.5Gb/sで測定される。
PRBS 223-1のテスト パターン@2.5Gbpsと測定される2.Unfiltered
BER -10のためのPRBS 223 – 1 NRZのテスト パターンとの2.5Gb/sの < 1x10="">3.Measured
製品の説明
OlinkcomのOLSP8525L-CDS3は2.5Gb/s SDH STM-16 I-16/SONET OC-48のSr1/2x繊維チャネルの塗布のような連続光学データ通信のための高性能小さい形式要素プラグイン可能なSFPモジュールである。このSFPのトランシーバー モジュールは850nmのわずかな波長でマルチモード・ファイバ上の300mの伝送距離を提供する。送信機セクションは国際的な安全基準IEC 60825に従って迎合的なクラス1レーザーである850nm VCSELレーザーを組み込む。受信機セクションは高速InGaAs PINフォトダイオード（PD）およびTRANSインピーダンス前置増幅器を使用する。2.5Gb/s SFPモジュール シリーズはSFPのMulti-Sourcingの一致（MSA）およびSFF-8472に完全に準拠している。
適用
SDH STM-16のスイッチおよびルーター
SONET OC-48のスイッチおよびルーター
2x繊維チャネル
他のオプティカル リンク
| 関連製品 | |||
| 部品番号。 | データ転送速度 | 波長 | 間隔 |
| OLSP8525L-CDS3 | 2.5Gbps | 850nm | 300m |
| OLSP3125L-CD02 | 2.5Gbps | 1310nm | 2km |
| OLSP3125L-CD20 | 2.5Gbps | 1310nm | 20km |
| OLSP3125L-CD40 | 2.5Gbps | 1310nm | 40km |
| OLSP5525L-CD40 | 2.5Gbps | 1550nm | 40km |
| OLSP5525L-CD80 | 2.5Gbps | 1550nm | 80km |
| OLSP5525L-CDH1 | 2.5Gbps | 1550nm | 100km |
