| 起源の場所: | 深セン中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | RoHS FCC CE GS UL FDA etc |
| モデル番号: | OLSB3412L-CD20 |
| 最小注文数量: | 1pc |
| パッケージの詳細: | 個々のパッケージか10pcs/palletまたは20pcs/pallet |
| 受渡し時間: | 3-5仕事日 |
| 支払条件: | T/Tか純30日 |
| 供給の能力: | 1ヶ月あたりの80-120k |
| データ転送速度: | 1000Mbps | 光学部品: | DFB BIDI |
|---|---|---|---|
| フォームファクタ: | SFP | TX力: | -9~-3dBm |
| Compaticubility: | 習慣 | コネクター: | LCデュプレックス |
| 波長: | 1490nm/1310nm | 間隔: | 20キロ |
| ハイライト: | セリウムSFPのトランシーバー モジュール,BiDi SFPの光学トランシーバー,1000BASE-BX-D 20km |
||

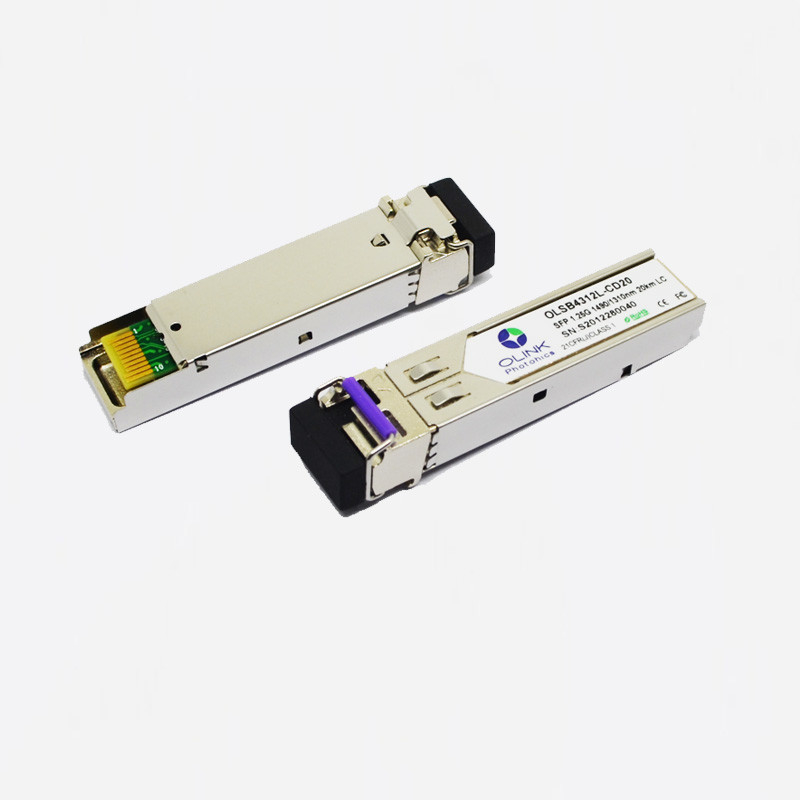

1000BASE-BX-D BiDi SFP 1490nm/1310nm 20km DOM LC SMFのトランシーバー モジュール
製品の説明
OlinkphotonicsのOLSB 34(43) 12L-CD20のSFP-BIDIのトランシーバーは高性能、SMFの1.25Gbps/1.0625Gbpsおよび20kmの伝送距離の二重データ レートを支える費用効果が大きいモジュールである。すべてのモジュールはクラスIのレーザーの安全の条件を満たす。トランシーバーはSFPのMulti-Source一致（MSA）およびSFF-8472と互換性がある。詳細については、SFP MSAを参照しなさい。
絶対最高評価
| 変数 | 記号 | Min. | 最高。 | 単位 | ノート |
| 供給電圧 | Vcc | -0.5 | 4.0 | V | |
| 保管温度 | TS | -40 | 85 | °C | |
| 相対湿度 | RH | 0 | 85 | % |
注:最高絶対評価以上の圧力はトランシーバーへの永久的な損害を与えることができる。
概要のオペレーティング特性
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| データ転送速度 | DR | 1.25 | Gb/s | |||
| 供給電圧 | Vcc | 3.13 | 3.3 | 3.47 | V | |
| 現在の供給 | Icc5 | 220 | mA | |||
| 作動の場合の臨時雇用者。 | Tc | 0 | 70 | °C | ||
| チタニウム | -40 | 85 |
電気特徴（上（C） = 0から70 ℃上（I） 85 ℃への=-40、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 差動データ入力の振動 | VIN、PP | 120 | 820 | mVpp | 1 | |
| 入力の高さのTxのディスエイブル | VIH | 2.0 | Vcc+0.3 | V | ||
| 入力低いTxのディスエイブル | VIL | 0 | 0.8 | V | ||
| 出力の高さのTxの欠陥 | VOH | 2.0 | Vcc+0.3 | V | 2 | |
| 出力低いTxの欠陥 | VOL. | 0 | 0.8 | V | 2 | |
| 入れられた差動インピーダンス | Rin | 100 | Ω | |||
| 受信機 | ||||||
| 差動データ出力の振動 | Vout、PP | 340 | 650 | 800 | mVpp | 3 |
| 出力の高さのRx LOS | VROH | 2.0 | Vcc+0.3 | V | 2 | |
| 出力低いRx LOS | VROL | 0 | 0.8 | V | 2 | |
注:
1. モジュールの中の100Ω差動終了とつながれる内部的にTD+/are AC。
2. Txの欠陥およびRx LOSはホスト板の10kΩ抵抗器への4.7kと抜かれるべきである開いたコレクター出力である。2.0VとVcc+0.3V間の電圧を抜きなさい。
つながれる3.RD+/-出力はAC内部的にありユーザーSERDESの100Ω （差動）と終わるべきである。
製品の機能
●サポート1.25Gbps/1.0625Gbpsビット・レート
●二方向LCのコネクター
●ホットプラグ対応SFPの足跡
●1310nm FPレーザーand1490nm PINの光検出機構
●1490nm DFBレーザーおよび1310nm PINの光検出機構
●低い電力の消費、 < 0="">
●デジタル診断モニタインターフェイス
●SFP MSAおよびSFF-8472と迎合的
●まさに低いEMIおよび優秀なESDの保護
●作動の場合温度:
Commerical:0から70 °C
適用
l高速記憶域ネットワーク
lコンピュータ集りの相互接続
l注文の高速データ管
FAQ
Q:あなた商事会社または製造業者はであるか。
:私達は元の製造業者である。私達はOEM/ODMビジネスをしてもいい。私達の会社は主に光ファイバープロダクトを作り出す。
Q:どの位あなたの受渡し時間はあるか。
:グループの購買の受渡し時間:30-60日;概要の受渡し時間:20日。
Q:あなたの支払い条件は何であるか。
:沈殿物としてT/T 30%、および配達の前の70%。
Q:保証は何であるか。
:自由な保証は修飾される依託の日からの1年ある。自由な保証期間内の私達のプロダクトのための欠陥があれば、私達はそれを修理し、自由のための欠陥アセンブリを変える。
