| 起源の場所: | 深セン中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | RoHS FCC CE GS UL FDA etc |
| モデル番号: | OLSB3412L-CD20 |
| 最小注文数量: | 1pc |
| パッケージの詳細: | 個々のパッケージか10pcs/palletまたは20pcs/pallet |
| 受渡し時間: | 3-5仕事日 |
| 支払条件: | T/Tか純30日 |
| 供給の能力: | 1ヶ月あたりの80-120k |
| データ転送速度: | 1000Mbps | 光学部品: | DFB BIDI |
|---|---|---|---|
| フォームファクタ: | SFP | TX力: | -9~-3dBm |
| Compaticubility: | 習慣 | 波長: | 1490nm/1310nm |
| 間隔: | 20キロ | DDM/DOM: | 支えられる |
| 保証: | 3年 | ||
| ハイライト: | 1490nm 1000BASE-BX-D,LC 1000BASE-BX-D,BIDI SFPのトランシーバー モジュール |
||

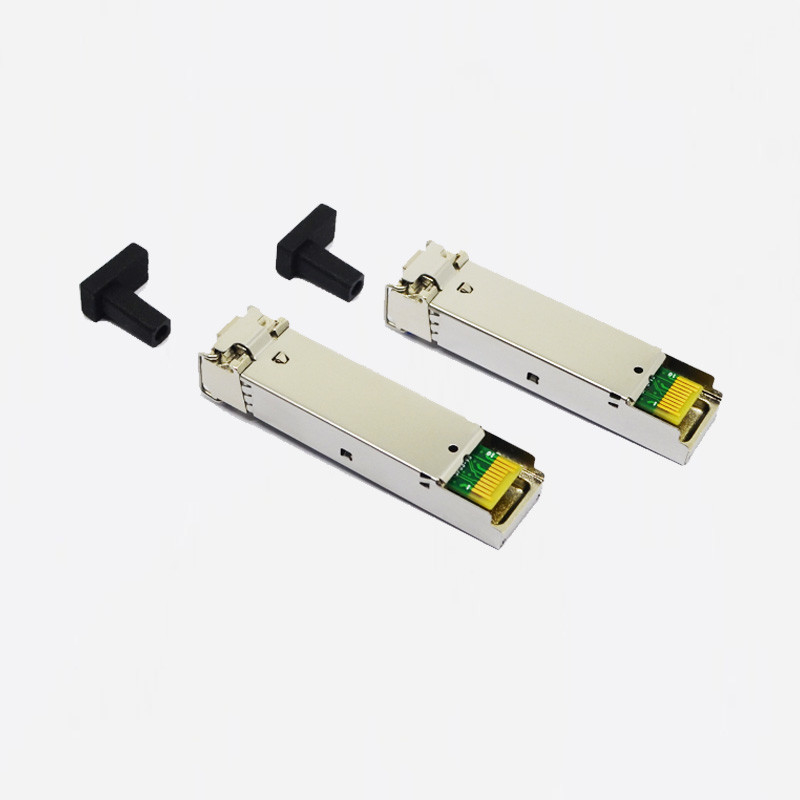

1000BASE-BX-D BiDi SFP 1490nm/1310nm 20km DOM LC SMFのトランシーバー モジュール
製品の説明
トランシーバーは3つのセクションから成っている:TRANSインピーダンス前置増幅器（TIA）およびMCUの制御装置と統合されるFP/DFBレーザーの送信機、PINフォトダイオード。すべてのモジュールはクラスIのレーザーの安全の条件を満たす。トランシーバーはSFPのMulti-Source一致（MSA）およびSFF-8472と互換性がある。詳細については、SFP MSAを参照しなさい。
絶対最高評価
| 変数 | 記号 | Min. | 最高。 | 単位 | ノート |
| 供給電圧 | Vcc | -0.5 | 4.0 | V | |
| 保管温度 | TS | -40 | 85 | °C | |
| 相対湿度 | RH | 0 | 85 | % |
注:最高絶対評価以上の圧力はトランシーバーへの永久的な損害を与えることができる。
概要のオペレーティング特性
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| データ転送速度 | DR | 1.25 | Gb/s | |||
| 供給電圧 | Vcc | 3.13 | 3.3 | 3.47 | V | |
| 現在の供給 | Icc5 | 220 | mA | |||
| 作動の場合の臨時雇用者。 | Tc | 0 | 70 | °C | ||
| チタニウム | -40 | 85 |
電気特徴（上（C） = 0から70 ℃上（I） 85 ℃への=-40、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 差動データ入力の振動 | VIN、PP | 120 | 820 | mVpp | 1 | |
| 入力の高さのTxのディスエイブル | VIH | 2.0 | Vcc+0.3 | V | ||
| 入力低いTxのディスエイブル | VIL | 0 | 0.8 | V | ||
| 出力の高さのTxの欠陥 | VOH | 2.0 | Vcc+0.3 | V | 2 | |
| 出力低いTxの欠陥 | VOL. | 0 | 0.8 | V | 2 | |
| 入れられた差動インピーダンス | Rin | 100 | Ω | |||
| 受信機 | ||||||
| 差動データ出力の振動 | Vout、PP | 340 | 650 | 800 | mVpp | 3 |
| 出力の高さのRx LOS | VROH | 2.0 | Vcc+0.3 | V | 2 | |
| 出力低いRx LOS | VROL | 0 | 0.8 | V | 2 | |
注:
1. モジュールの中の100Ω差動終了とつながれる内部的にTD+/are AC。
2. Txの欠陥およびRx LOSはホスト板の10kΩ抵抗器への4.7kと抜かれるべきである開いたコレクター出力である。2.0VとVcc+0.3V間の電圧を抜きなさい。
つながれる3.RD+/-出力はAC内部的にありユーザーSERDESの100Ω （差動）と終わるべきである。
製品の機能
1. 10G、8G、4G、3G、2.5G、1.25G、155mすべての率
2. SFP+、XFP、SFP、SFF、CSFPは、カスタマイズ可能である
3. 有名なスイッチ、ZTE華為技術等と完全に互換性がある
4. DDM
5. 単一モード、muliモードからの選択
6. 二重繊維LCの単一繊維SC/LCからの選択
7. 低い電力の消費および高いsensitivily
8. 軽い警報機能無しのプログラム可能
9. ROHSの標準に従うこと
10. 働く温度は-40cから~+85cにある
11. IEC60825-1のクラス1レーザーおよび条件に従う
12. ラベルは顧客の要求に従ってカスタマイズすることができる
13. overclockingの優秀な特徴
適用
●ギガビットのイーサネット
●繊維チャネル
●インターフェイスを転換するスイッチ
●転換されたバックプレーンの塗布
●ルーター/サーバー インターフェイス
●他のオプティカル リンク
FAQ
Q1:私はいかにあなたのカタログおよび値段表を得てもいいか。
A1:私達をあなたの電子メールを知るか、または私達のカタログおよび値段表のためのウェブサイトからの私達に直接連絡することを許可しなさい;
Q2:私は価格を交渉してもいいか。
A2:はい、私達は混合された商品の多数の容器の負荷のための割引を考慮するかもしれない。
Q3:どの位発送料はであるか。
A3:それはあなたの郵送物のサイズおよび船積みの方法によって決まる。
私達はあなたに要求したように充満を提供する。
