| 起源の場所: | 深セン中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | RoHS FCC CE GS UL FDA etc |
| モデル番号: | OLSP5512L-CDH2 |
| 最小注文数量: | 1pc |
| パッケージの詳細: | 個々のパッケージか10pcs/palletまたは20pcs/pallet |
| 受渡し時間: | 3-5仕事日 |
| 支払条件: | T/Tか純30日 |
| 供給の能力: | 1ヶ月あたりの80-120k |
| データ転送速度: | 1.25Gbps/1.0625Gbps | フォームファクタ: | SFP |
|---|---|---|---|
| 互換性: | シスコ | コネクター: | LCデュプレックス |
| 波長: | 1550nm | 繊維のタイプ: | SMF |
| 温度: | 0~70 °C | 保証: | 3年 |
| ハイライト: | 1550nm繊維光学SFPモジュール,SMFの繊維光学SFPモジュール,1000BASE-EZX SFPの光学トランシーバー |
||

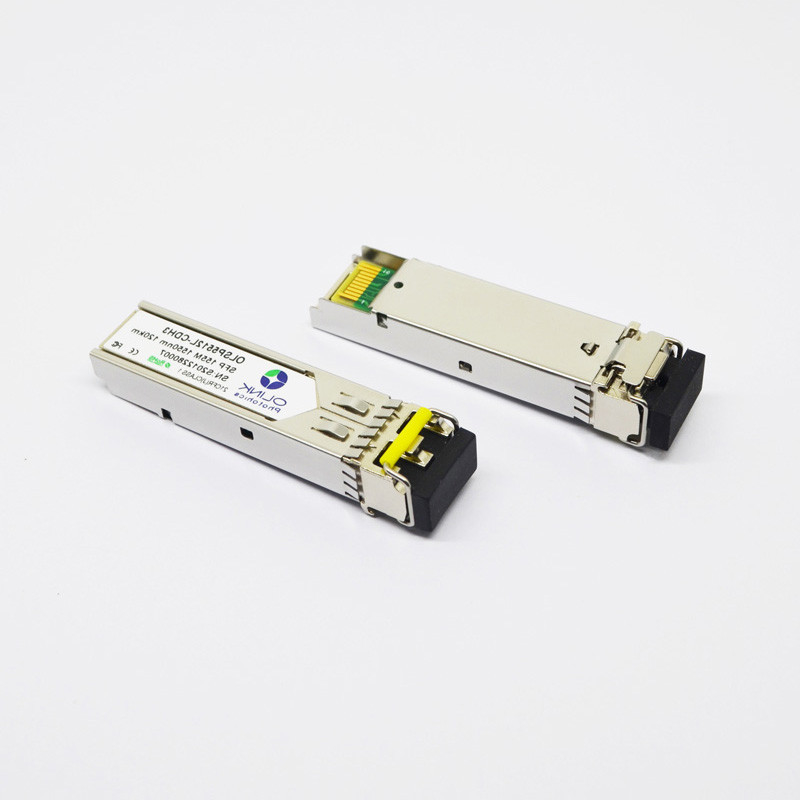

1000BASE-EZX SFP 1550nm 120km DOM LC SMFの繊維光学SFPモジュール
プロダクト スポットライト
ホットプラグ対応
率m 16Gへの25Gbpsのためのかまれたサポート
850nm VCSELのレーザー ソース
TIAのPINフォトダイオード
オペレーティング環境の温度0 | 70℃
IEC 60825-1のクラス1/CDRHのクラス1レーザーの目の金庫
高められたEMIの保護のSFP+ハウジング
単一3.3V電源
連続同一証明のためのプログラム可能なEEPROM
SFF-8472 「光学トランシーバーのための診断監察インターフェイス」ごとの診断機能
実時間監視の:送信された光学力;受け取られた光学力;レーザー バイアス流れ;温度;供給電圧
IEC 60825-1のクラス1/CDRHのクラス1レーザーの目の金庫
電気特徴（上（C） = 0から70 ℃上（I） 85 ℃への=-40、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 差動データ入力の振動 | VIN、PP | 300 | 1800 | mVpp | 1 | |
| 入力の高さのTxのディスエイブル | VIH | 2.0 | Vcc+0.3 | V | ||
| 入力低いTxのディスエイブル | VIL | 0 | 0.8 | V | ||
| 出力の高さのTxの欠陥 | VOH | 2.0 | Vcc+0.3 | V | 2 | |
| 出力低いTxの欠陥 | VOL. | 0 | 0.8 | V | 2 | |
| 入れられた差動インピーダンス | Rin | 100 | Ω | |||
| 受信機 | ||||||
| 差動データ出力の振動 | Vout、PP | 400 | 1000 | mVpp | 3 | |
| 出力の高さのRx LOS | VROH | 2.0 | Vcc+0.3 | V | 2 | |
| 出力低いRx LOS | VROL | 0 | 0.8 | V | 2 | |
注:
1. モジュールの中の100Ω差動終了とつながれる内部的にTD+/are AC。
2. Txの欠陥およびRx LOSはホスト板の10kΩ抵抗器への4.7kと抜かれるべきである開いたコレクター出力である。2.0VとVcc+0.3V間の電圧を抜きなさい。
3. つながれるRD+/-の出力はAC内部的にありユーザーSERDESの100Ω （差動）と終わるべきである。
光学特徴（上（C） = 0から70 ℃上（I） 85 ℃への=-40、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 作動の波長 | λ | 1530 | 1550 | 1565 | nm | |
| Ave.出力電力（可能にされる） | 舗装しなさい | 0 | 5 | dBm | 1 | |
| 絶滅の比率 | ER | 9 | dB | 1 | ||
| 側面モード抑制の比率 | SMSR | 30 | dB | |||
| RMSの分光幅 | Δλ | 1 | nm | |||
| 上昇/落下の時間（20%~80%） | Tr/Tf | 0.26 | ns | 2 | ||
| 出力光学目 | IEEE802.3 z （クラス1のaserの安全）と迎合的 | |||||
| 受信機 | ||||||
| 作動の波長 | λ | 1260 | 1610 | nm | ||
| 受信機の感受性 | PSEN1 | -32 | dBm | 3 | ||
| 積み過ぎ | 舗装しなさい | -7 | dBm | 3 | ||
| LOSは主張する | Pa | -45 | dBm | |||
| LOSは非主張する | Pd | -34 | dBm | |||
| LOSヒステリシス | Pd Pa | 0.5 | dB | |||
注:
1. PRBS 2 223 – 1NRZのテスト パターンとの1.25Gb/sで測定される。
2. 未ろ過、PRBS223 – 1つのテスト パターン@1.25Gbpsと測定されて
3. BER -12のためのPRBS 223 – 1 NRZのテスト パターンとの1.25Gb/sで < 1x10="">測定される
適用
●ギガビットのイーサネット
●繊維チャネル
●ルーター/サーバー インターフェイス
●他の光学輸送システム
FAQ
Q:あなた商事会社または製造業者はであるか。
:私達は元の製造業者である。私達はOEM/ODMビジネスをしてもいい。私達の会社は主に光ファイバープロダクトを作り出す。
Q:どの位あなたの受渡し時間はあるか。
:グループの購買の受渡し時間:30-60日;概要の受渡し時間:20日。
Q:あなたの支払い条件は何であるか。
:沈殿物としてT/T 30%、および配達の前の70%。
Q:保証は何であるか。
:自由な保証は修飾される依託の日からの1年ある。自由な保証期間内の私達のプロダクトのための欠陥があれば、私達はそれを修理し、自由のための欠陥アセンブリを変える。
