| 起源の場所: | SZ中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | ISO9001,ISO14001,OHSAS18001 |
| モデル番号: | OLSQxx4XL-CD30 |
| 最小注文数量: | 1pcs |
| パッケージの詳細: | 個々のパッケージまたは10 PCパレットか20 PCパレット |
| 受渡し時間: | 3-5仕事日 |
| 支払条件: | TT/Net 30days |
| 供給の能力: | 1ヶ月あたりの80-100K |
| 部品番号: | OLSQxx4XL-CD30 | データ転送速度: | 40g |
|---|---|---|---|
| 伝送距離: | 30KM | 波長: | 1270~1330nm |
| 低い電力の消滅: | <3> | コネクターのタイプ: | LC |
| ハイライト: | ER4 40G QSFP+のトランシーバー,30km 40G QSFP+のトランシーバー,30km qsfp+ 40g |
||

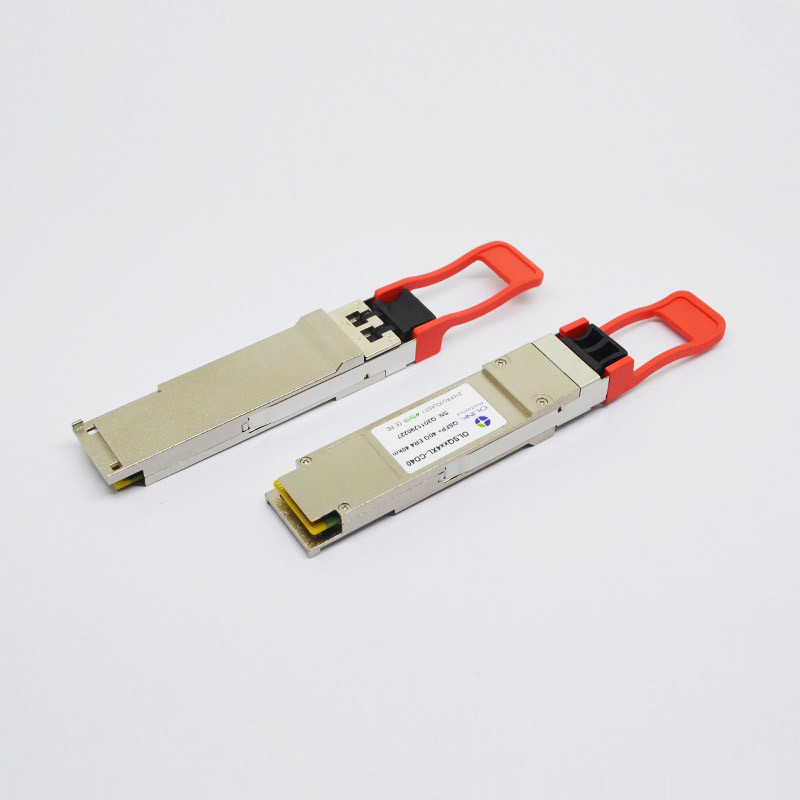

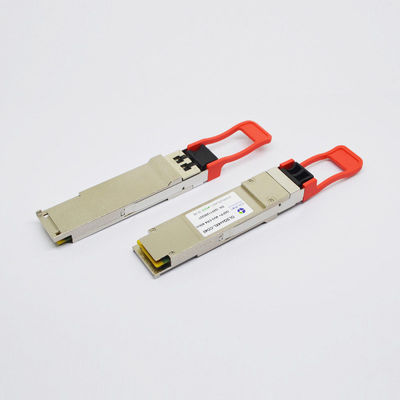

Dellスイッチのための単一モードER4 40G QSFP+のトランシーバーLC 30km
DellスイッチDOMモジュールのためのQSFP+40GE QSFP+ ER4ライト1270~1330nm 30km LC SMF
製品の機能
●複式アパートLCの容器の光学インターフェイス
●単一+3.3Vの電源
●4 CWDMの車線MUX/DEMUXの設計
●波長ごとの11.2Gb/sデータ転送速度まで
●まで単一モード繊維（SMF）のライト伝達
●低い電力の消滅（最高:3.5W）
●デジタル診断機能で造られる
●作動の場合の温度較差:0℃への70℃
適用
●40GBASE-ER4イーサネット リンク
●Infiniband QDRおよびDDRは相互に連結する
●クライアント側40Gの電気通信の関係
標準
●40Gのイーサネットと迎合的IEEE802.3baおよび40GBASE-ER4標準
●QSFP+ MSAハードウェア指定と迎合的
●RoHSと迎合的
機能の記述
OlinkcomのOLSQXX4XL-CD30はライトの光通信の適用のために設計されているトランシーバー モジュールである。設計はIEEE P802.3baの標準の40GBASE-ER4に迎合的である。モジュールは4つのCWDMの光シグナルに10Gb/s電気データの4つの入力チャネル（CH）を変え、40Gb/s光学伝達のための単一チャネルに多重型にする。逆に、受信機の側面で、モジュールは4つのCWDMチャネル信号に光学的に40Gb/s入力を多重分離し、4チャネルの出力電気データにそれらを変える。
4つのCWDMチャネルの中央波長はITU-T G694.2で定義されるCWDMの波長の格子のメンバーとして1271、1291、1311および1331 nmである。それは光学インターフェイスのための複式アパートLCのコネクターおよび電気インターフェイスのための148ピン コネクターを含んでいる。長距離貨物輸送システムの光学分散を最小にするためには、単モード繊維（SMF）はこのモジュールで加えられなければならない。
プロダクトはQSFP+のMulti-Source一致（MSA）に従って形式要素、光学/電気関係およびデジタル診断インターフェイスと設計されている。温度、湿気およびEMIの干渉を含む最も粗く外的な作動条件を満たすことを設計した。
光学特徴:
| 送信機 | |||||||
| シグナリング率、各車線 | Gb/s | 10.3125 | |||||
| 4車線の波長範囲 | λ1 | 1264.5 | 1271 | 1277.5 | nm | ||
| λ2 | 1284.5 | 1291 | 1297.5 | nm | |||
| λ3 | 1304.5 | 1311 | 1317.5 | nm | |||
| λ4 | 1324.5 | 1331 | 1337.5 | nm | |||
| 総進水力 | 10.5 | dBm | |||||
| 平均進水力、各車線 | Pavg | -2.7 | +4.5 | dBm | 2 | ||
| 光学調節広さ、各車線（OMA） 2 | OMA | -0.7 | 5 | dBm | |||
| 何れかの2つの車線（OMA）間の進水力の相違 | 4.7 | dB | |||||
| 絶滅の比率 | ER | 5.5 | dB | ||||
| サイド モード抑制の比率 | SMSR | 30 | dB | ||||
| 送信機および分散の罰、各車線 | TDP | 2.2 | dB | ||||
| 光学リターン・ロスの許容 | 20 | dB | |||||
| 送信機reflectance3 | – 12 | dB | |||||
| 送信機の目マスク{X1、X2、X3、Y1、Y2、Y3} | {0.25、0.4、0.45、0.25、0.28、0.4} | ||||||
| 受信機 | |||||||
| 各車線のための率を受け取りなさい | Gb/s | 10.3125 | |||||
| 損傷閾値、各車線 | THd | 3.8 | 3 | ||||
|
平均はそれぞれのための力を受け取る 車線 |
Pin | -20.2 | -1.5 | dBm | 4、5 | ||
|
それぞれのためのOMAの力を受け取りなさい 車線 |
PinOMA | -1 | dBm | ||||
|
相違の力を受け取るため 何れかの2つの車線間のOMA |
5.5 | dBm | |||||
|
OMAの受信機の感受性のための 各車線 |
ソーマ | -18 | dBm | 6 | |||
|
重点を置かれた受信機の感受性 各車線のためのOMA |
-15.8 | dBm | 7、8 | ||||
| LOSは主張する | -35 | dBm | |||||
| LOS Deassert | -20 | dBm | |||||
私達のプロダクトのより多くの細部:
高い信頼できる光学部品および優秀な設計
1.DLBレーザーおよびPINフォトダイオード
2.Thick金指
3.Plating堅い金の貝
費用効果が大きく、信頼できる伝達
私達のパッキング及び分類:
私達の代表団は100%の信頼できる質、速いリードタイムを費用効果が大きい光学トランシーバーSFP、SFP+、DAC、QSFP等に与えることである
販売サービスの後の偉大な人。
私達のすべてのモジュールは保証3年の過す!
