| 起源の場所: | シンセン中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | RoHS FCC CE GS UL FDA etc |
| モデル番号: | OLSQ854XM-CDS1 |
| 最小注文数量: | 1PC |
| パッケージの詳細: | 個々のパッケージか10pcs/palletまたは20pcs/pallet |
| 受渡し時間: | 3-5仕事日 |
| 支払条件: | T/Tか純30日 |
| 供給の能力: | 1ヶ月あたりの80-120k |
| 形式要素: | QSFP+ | データ転送速度: | 42Gbps （4×10.5Gbps） |
|---|---|---|---|
| 互換性があるCisco: | QSFP-40G-SR4 | ケーブル タイプ: | MMF |
| 波長: | 850nm | 間隔: | 100m/150m |
| コネクター: | MPO | DDM/DOM: | 支えられる |
| 受信機のタイプ: | ピン | 温度較差: | 70°Cへの0 |
| ハイライト: | 150m 40G QSFP+のトランシーバー,850nm QSFP+のトランシーバー,qsfp28 mpo |
||

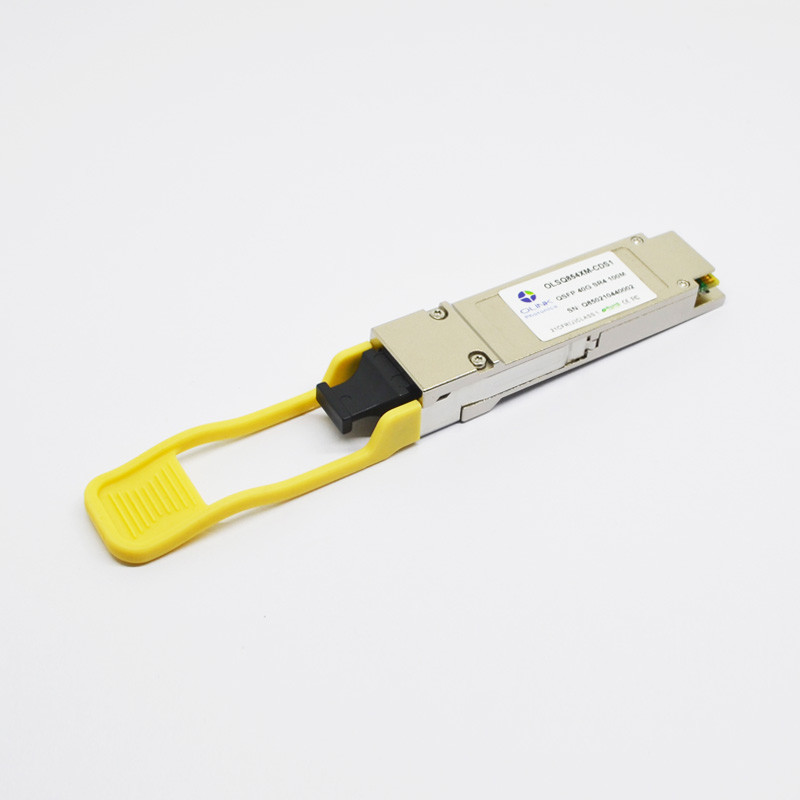

Cisco多用性がある40G QSFP+のトランシーバーSr4 850nm 150m Mpo多モード
Cisco QSFP-40G-SR4多用性がある40G QSFP+ SR4 850nm 150m MPOの光学トランシーバー モジュール
製品の説明
このトランシーバーは4x10GBASE SRの標準にQSFP+ MSA、IEEE 802.3ba 40GBASE-SR4およびブレイクアウトと迎合的である。デジタル診断機能は実時間オペレーティング パラメータへのアクセスを許可するためにQSFP+ MSAによって指定されるようにI2Cインターフェイスによってまた利用できる。これらの特徴によって、取付けることこの容易ホットスワップ対応のトランシーバー スイッチ内および相互間でさまざまな適用で、データ センタのような、キャンパスおよび計算ネットワーク、相互連結、ルーター使用されて、適しているNICsおよび輸送設備。
絶対最高評価
| 変数 | 記号 | Min. | 最高。 | 単位 | ノート |
| 供給電圧 | Vcc | -0.5 | 3.6 | V | |
| 保管温度 | TS | -40 | 85 | °C | |
| 相対湿度 | RH | 0 | 85 | % | |
| 車線ごとの損傷閾値、 | DT | 3.4 | dBm |
注:最高絶対評価以上の圧力はトランシーバーへの永久的な損害を与えることができる。
概要のオペレーティング特性
| 変数 | 価値 | 単位 | ノート |
| モジュールの形式要素 | QSFP+ | ||
| 車線の数 | 4 Txおよび4 Rx | ||
| 最高の総合データ率 | 42.0 | Gb/s | |
| 最高の車線ごとにデータ転送速度 | 10.3125 | Gb/s | |
| 支えられる議定書 | 典型的な適用は40Gイーサネット、Infinibandの繊維チャネル、SATA/SAS3を含んでいる | ||
| 電気インターフェイスおよびPin | 38ピン エッジ コネクタ、QSFP+ MSAによって定義されるPin | ||
| 管理インターフェイス | 、I2Cベース連続、最高の頻度400のkHzの |
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート |
| 車線ごとのビット・レート | BR |
10.3125
|
Gb/sec | 1 | ||
| ビット エラー率 | BER |
|
|
1e-12
|
|
2
|
| OM3 MMF （CDS1）の間隔 | D1 |
|
|
100 | メートル |
3
|
| OM4 MMF （CDS1）の間隔 | D2 | 150 | メートル | 3 |
注:
1. 40Gイーサネットと迎合的。1/10ギガビットのイーサネットおよび1/2/4/8/10G繊維チャネルと互換性がある。
2. PRBS 231-1のテスト パターンとテストされる。
3. 40GBASE-SR4ごとに、IEEE 802.3baは部品番号に、属する:OLSQ854XM-CDS1
製品の機能
●10.3125Gb/sに9.95をチャネルごとのビット・レートを支える
●4チャンネル、1x12 MPOの容器
●ホットプラグ対応QSFP+の形式要素
●VCSEL 850nmの配列の技術
●OM3 MMF、150mon OM4 MMFの100mのために適当。
●作り付けのデジタル診断機能
●低い電力の消費、 < 1="">
●Unretimed XLPPIの電気インターフェイス
●作動の場合温度:70 °Cへの0°C
