| 起源の場所: | シンセン中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | RoHS FCC CE GS UL FDA etc |
| モデル番号: | OLSQ314XM-CD10 |
| 最小注文数量: | 1PC |
| パッケージの詳細: | 個々のパッケージか10pcs/palletまたは20pcs/pallet |
| 受渡し時間: | 3-5仕事日 |
| 支払条件: | T/Tか純30日 |
| 供給の能力: | 1ヶ月あたりの80-120k |
| 形式要素: | QSFP+ | データ転送速度: | 44.6Gbps （4×11.2Gbps） |
|---|---|---|---|
| 波長: | 1270~1330nm | 間隔: | 10km |
| コネクター: | MPO | 互換性: | カスタマイズされる |
| ケーブル タイプ: | SMF | DDM/DOM: | 支えられる |
| 受信機のタイプ: | ピン | 温度較差: | 70°Cへの0 |
| ハイライト: | 40G QSFP+ LR4,QSFP+ LR4のトランシーバー,10km 40G QSFP+ LR4 |
||

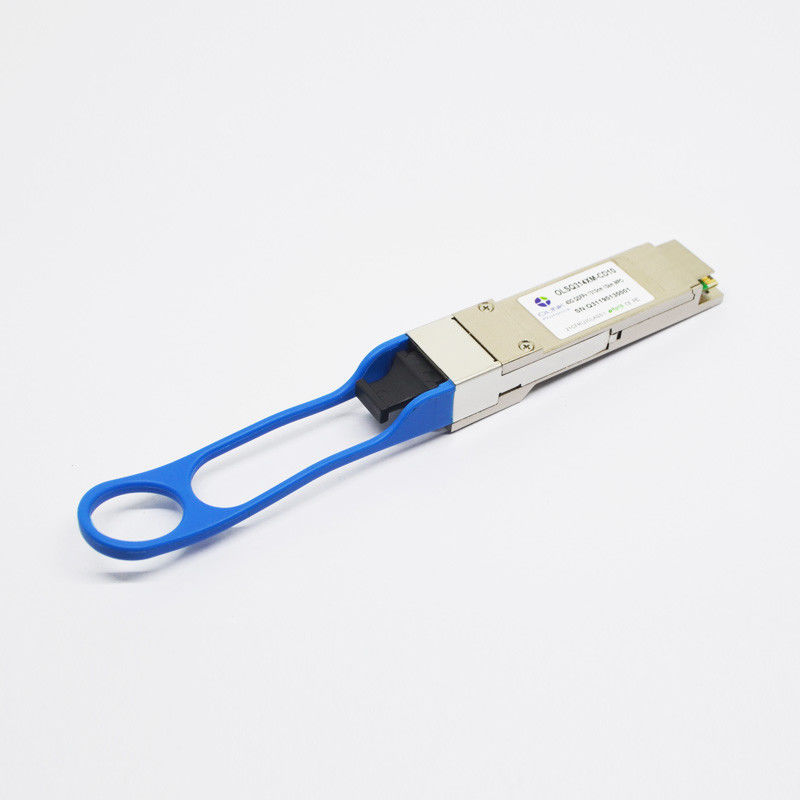

繊維光学40G QSFP+ LR4のトランシーバーの平行プラグイン可能な1270nm 10km
40G QSFP+ LR4 PSM 10km DOM MPO SMF QSFP-40GE-LR4の光学トランシーバー モジュール
製品の説明
OLSQxx4XL-CD10は4チャンネル、の平行、InfiniBand QDR/DDR/SDRの10G/8G/4G/2G繊維チャネルのための光ファイバーQSFP+のトランシーバー プラグイン可能である。そしてSASの適用。QSFP双方向通信の光学モジュールは4チャネル、単一モード繊維を使用して40Gbps 10kmの総合データ率のための10.3Gbps操作が各可能を送受信するために独立者を提供する。これらのモジュールは1310nm DFBレーザー配列を使用して単一モード繊維システムに作動するように設計されている。MPO/MTPTMのコネクターが付いている光ファイバーのリボン・ケーブルはQSFPモジュールの容器に差し込むことができる。QSFP+ PSM LR4は増加された左舷密度およびトータル システムの原価節約を提供する1種類の平行トランシーバーである。
光学特徴（上（C） = 0から70 ℃、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 作動の波長 | λc | 1290 | 1310 | 1330 | nm | |
| Ave.出力電力 | 舗装しなさい | -7 | +2.3 | dBm | ||
|
進水力の相違 間何れかの2つの車線（OMA） |
DL | 5 | dB | |||
| 絶滅の比率 | ER | 3.5 | dB | |||
| ピーク期の電力、各車線 | PP | 4 | dBm | |||
| 分散の罰、各車線 | TDP | 3.5 | dB | |||
|
の平均進水力 送信機、各車線 |
POFF | -30 | dB | |||
|
目マスクの座標: X1、X2、X3、Y1、Y2、Y3 |
指定の価値 0.23、0.34、0.43、0.27、0.35、0.4 |
ヒット率= 5x10-5 |
||||
| 受信機 | ||||||
| 作動の波長 | λc | 1310 | nm | |||
| OMA （OLSQ854XM-CDS1）の重点を置かれた受信機の感受性 | PSEN1 | -12.5 | dBm | 3 | ||
| 平均は力、各車線を受け取る | 舗装しなさい | -11 | +2.4 | dBm | ||
| 受信機の反射率 | Rrx | -12 | dB | |||
| LOSは主張する | Pa | -30 | dBm | |||
| LOSは非主張する | Pd | -15 | dBm | |||
| LOSヒステリシス | Pd Pa | 0.5 | dB | |||
注:
1. BERのためのTP3で一致テスト信号と測定される= 10-12の受信機の特徴
製品の機能
●4チャンネルの双方向通信のトランシーバー モジュール
●チャネルごとの11.2Gbit/sまでの伝達データ転送速度
●単一モード繊維の10kmまで伝達
●低い電力の消費 <2>
●作動の場合温度: 0°Cへの+70°C
●3.3V電源電圧
●迎合的なRoHS 6
●ホットプラグ対応QSFPの形式要素
●単一MPOのコネクターの容器
●作り付けのデジタル診断機能
適用
●InfiniBand QDR、DDRおよびSDR
●40Gイーサネット
●専有高速相互連結
●データ センタ
