| 起源の場所: | 中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | RoHs, FCC, CE, UL, ISO9001, ISO14001 |
| モデル番号: | OLSQXXTXL-CD10 |
| 最小注文数量: | 1 PC |
| パッケージの詳細: | パレットごとの4 PC |
| 受渡し時間: | 3-5仕事日 |
| 支払条件: | T/Tか純30日 |
| 供給の能力: | 1ヶ月あたりの10K |
| 多用性があるブランド: | Alcatelルーセント | 売り手の名前: | Olinkcom |
|---|---|---|---|
| データ転送速度: | 103.125Gbps | 形式要素: | QSFP28 |
| 波長: | LAN WDM | 間隔: | 10km |
| 光学力: | -4.5~+4.5dBm | 最高の感受性: | -11.3dBm |
| コネクター: | 複式アパートLC | 温度: | 0~70℃ |
| ハイライト: | QSFP28光学トランシーバー,1310nm QSFP28の光学トランシーバー,10kmの光学トランシーバー |
||

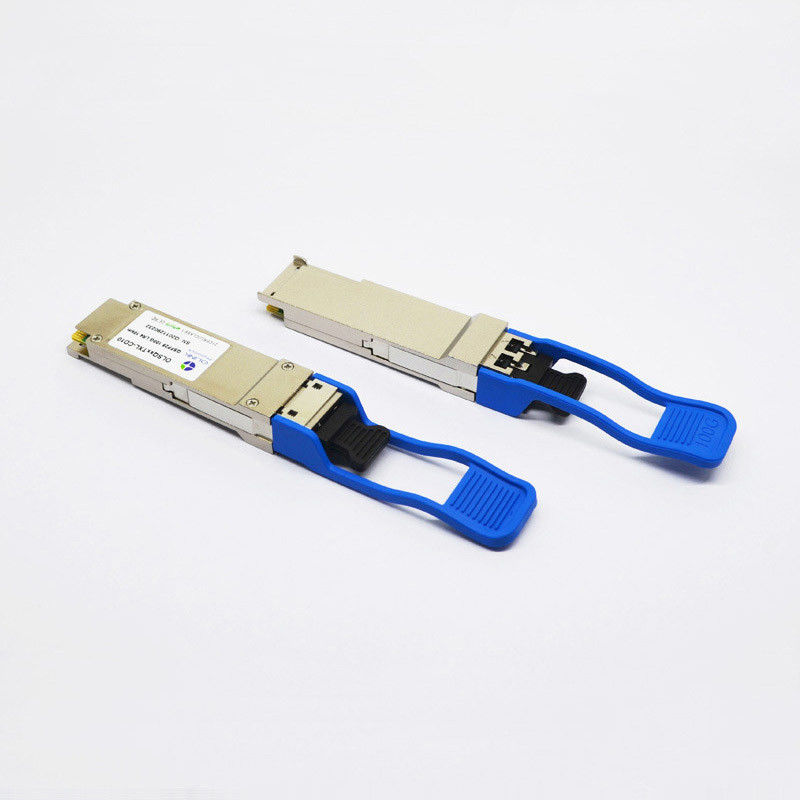

1310nm 10km DOM LC SMF QSFP28のデータ セントのための光学トランシーバー モジュール
Alcatelルーセント3HE10550AAデータ センタのための多用性があるQSFP28 1310nm 10km DOM LC SMFの光学トランシーバー モジュール
機能の記述
Olinkcomの100G QSFP28 LR4の光学トランシーバーは1つのモジュールの受信機および送信機道を統合する。では送信側を、シリアル データの流れの4つの車線回復され、時間を調節され、そして通じる4人のレーザーの運転者に。レーザーの運転者制御4 - 1296 nm、1300nm、1305nmおよび1309 nmの中心の波長の分散フィードバック・レーザ（DFB）。光シグナルは業界標準LCのコネクターを通した単モード繊維に多重型になる。では側面を、光学データ・ストリームの4つの車線光学的に多重分離される統合された光学デマルチプレクサーによって受け取りなさい。各データ・ストリームはPINのフォトディテクターによって回復され、TRANSインピーダンス アンプは、時間を調節した。このモジュールはホットプラグ対応の電気インターフェイス、低い電力の消費およびMDIO管理インターフェイス特色にする。
プロダクトはQSFP28 Multi-Source一致に従ってIEEE 802.3bmに形式要素の、光学/電気関係およびデジタル診断インターフェイス（MSA）および迎合的と設計されている。
光学特徴（上=0~70℃、Vcc=3.14~3.47V）
| 変数 | 記号 | 単位 | 分 | タイプ | 最高 | ノート | ||||
| 送信機 | ||||||||||
| シグナリング率、各車線 | Gb/s | 25.78125 ±100 PPM | 1 | |||||||
| 4車線の波長範囲 | λ1 | nm | 1294.53 | 1295.56 | 1296.59 | |||||
| λ2 | 1299.02 | 1300.05 | 1301.09 | |||||||
| λ3 | 1303.54 | 1304.58 | 1305.63 | |||||||
| λ4 | 1308.09 | 1309.14 | 1310.19 | |||||||
| 総進水力 | ふくれっ面 | dBm | 10.5 | |||||||
| 平均進水力、各車線 | Pavg | dBm | -4.5 | 4.5 | 2,7 | |||||
| 光学調節広さ、各車線（OMA） | OMA | dBm | -1.3 | 4.5 | ||||||
| 絶滅の比率 | ER | dB | 4 | |||||||
| サイド モード抑制の比率 | SMSR | dB | 30 | |||||||
|
の平均進水力 車線ごとの送信機、 |
POFF | dBm | -30 | |||||||
| 光学リターン・ロスの許容 | dB | 20 | ||||||||
| 送信機の反射率 | dB | – 12 | ||||||||
| 送信機の目マスク{X1、X2、X3、Y1、Y2、Y3} | {0.25、0.4、0.45、0.25、0.28、0.4} | 3 | ||||||||
| 受信機 | ||||||||||
| 各車線のための率を受け取りなさい | Gb/s | 25.78125 ±100 PPM | 4 | |||||||
| 4車線の波長範囲 | λ1 | nm | 1294.53 | 1295.56 | 1296.59 | |||||
| λ2 | 1299.02 | 1300.05 | 1301.09 | |||||||
| λ3 | 1303.54 | 1304.58 | 1305.63 | |||||||
| λ4 | 1308.09 | 1309.14 | 1310.19 | |||||||
| 入れられた光学力に積み過ぎなさい | Pmax | dBm | 5.5 | |||||||
|
平均はそれぞれのための力を受け取る 車線 |
Pin | dBm | -10.6 | 4.5 | 5,7 | |||||
| 車線ごとの受信機の感受性（OMA） | Psens1 | dBm | -11.3 | |||||||
| 車線ごとの重点を置かれた感受性（OMA） | Psens2 | dBm | -6.8 | 6 | ||||||
| リターン・ロス | RL | dB | -26 | |||||||
| 受信機の車線ごとの電気3dB上部のしゃ断周波数、 | GHz | 31 | ||||||||
| Losは非主張する | Pd | dBm | -11.6 | |||||||
| Losは主張する | Pa | dBm | -23.6 | |||||||
| 損失ヒステリシス | Pd Pa | dBm | 2 | |||||||
製品の機能
●複式アパートLCの容器の光学インターフェイス
●単一+3.3Vの電源
●ホットプラグ対応QSFP28 MSAの形式要素
●4x25G電気シリアル・インタフェース
●4x28G （CEI-28G-VSR）と迎合的
●CML信号のACカップリング
●送信機:冷却された4x25Gb/s LAN WDM DML TOSA （1295.56、1300.05、1304.58、1309.14nm）
●受信機:4x25Gb/s PINローザ
●低い電力の消滅（最高:3.5W）
●デジタル診断機能で造られる
●作動の場合の温度較差:0℃への70℃
●100GBASE-LR4と迎合的
●I2Cの通信用インタフェース
適用
●100GBASE-LR4
●Infiniband QDRおよびDDRは相互に連結する
●100Gデータ通信の関係
発注情報
| 部品番号 | 記述 |
| OLSQXXTXL-CD10 | QSFP28 LR4 10km、デジタル診断モニタとの0~70℃、 |
