| 起源の場所: | 中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | RoHs, FCC, CE, UL, ISO9001, ISO14001 |
| モデル番号: | OLCFXXTXL-CD10 |
| 最小注文数量: | 1 PC |
| パッケージの詳細: | 個々のパッケージ |
| 受渡し時間: | 3-5仕事日 |
| 支払条件: | T/Tか純30日 |
| 供給の能力: | 1ヶ月あたりの2k |
| 多用性があるブランド: | Cisco | 形式要素: | CFP2 |
|---|---|---|---|
| データ転送速度: | 103.1 Gbps | 波長: | LAN WDM |
| 間隔: | 40km | コネクター: | 二重LC |
| 温度: | 0~70℃ | 保証: | 3年 |
| ハイライト: | 40km cfp2 100g er4,40kmのCFP2光学トランシーバー,40kmのcfp2トランシーバー |
||

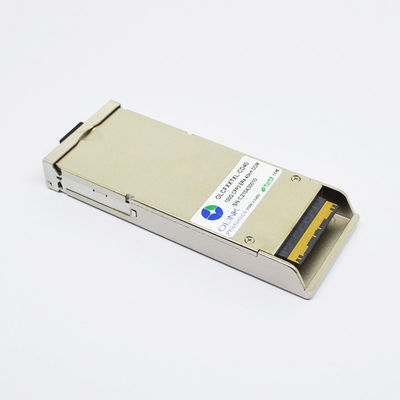

Ciscoの多用性があるCFP2光学トランシーバー100GBASE-ER4 1310nm 40km
Cisco多用性があるCFP2-100G-ER4 100GBASE-ER4 1310nm 40km DOM LC SMFのトランシーバー モジュール
Olinkcom OLCFXXTXL-CD40は、100G CFP2 ER4の光学トランシーバー送受信する1つのモジュールに道を統合する。で送信側を、シリアル データの流れの4つの車線回復され、時間を調節され、そして通じる1296、1300、1305、そして1309のnmの中心の波長の4つの電気吸収によって調整されるレーザー（EMLs）を制御する4人のレーザーの運転者に。光シグナルは業界標準LCのコネクターを通した単モード繊維にそれから多重型になる。で側面を、光学データ・ストリームの4つの車線光学的に多重分離される統合された光学デマルチプレクサーによって受け取りなさい。各データ蒸気は出力運転者にPINのフォトディテクターおよびtransimpedanceのアンプによって回復され、時間を調節され、そして通じる。このモジュールはホットプラグ対応の電気インターフェイス、低い電力の消費およびMDIO管理インターフェイス特色にする。
光学特徴
| 変数 | 記号 | 単位 | 分 | タイプ | 最高 | ノート | |||||
| 光トランスミッタの特徴 | |||||||||||
| シグナリング率、各車線 | GBd | 25.78125 ±100 PPM | 100GBase-ER4 | ||||||||
| 27.9525 ±20 PPM | OTU4 | ||||||||||
| 4車線の波長範囲 | λ1 | nm | 1294.53 | 1295.56 | 1296.59 | ||||||
| λ2 | 1299.02 | 1300.05 | 1301.09 | ||||||||
| λ3 | 1303.54 | 1304.58 | 1305.63 | ||||||||
| λ4 | 1308.09 | 1309.14 | 1310.19 | ||||||||
| 総進水力 | dBm | 8.9 | 100GBase-ER4 | ||||||||
| 平均進水力、各車線 | Pavg | dBm | -2.9 | 2.9 | 2 | ||||||
| 光学調節広さ、各車線（OMA） 2 | OMA | dBm | 0.1 | 4.5 | |||||||
| 何れかの2つの車線（OMA）間の進水力の相違 | dB | 3.6 | |||||||||
| 絶滅の比率 | ER | dB | 8 | 100GBase-ER4 | |||||||
| サイド モード抑制の比率 | SMSR | dB | 30 | ||||||||
| 送信機および分散の罰、各車線 | TDP | dB | 2.5 | ||||||||
| 光学リターン・ロスの許容 | dB | 20 | |||||||||
| 送信機reflectance3 | dB | – 12 | |||||||||
| 送信機の目マスク{X1、X2、X3、Y1、Y2、Y3} | {0.25、0.4、0.45、0.25、0.28、0.4} | 100GBase-ER4 | |||||||||
| 光レシーバの特徴 | |||||||||||
| 各車線のための率を受け取りなさい | Gbps | 25.78125 | 27.9525 | ||||||||
| 入れられた光学力に積み過ぎなさい | Pmax | dBm | 5.5 | 3 | |||||||
|
平均はそれぞれのための力を受け取る 車線 |
Pin | dBm | -20.9 | 4.5 | 4、5 | ||||||
|
それぞれのためのOMAの力を受け取りなさい 車線 |
PinOMA | dBm | 4.5 | ||||||||
|
相違の力を受け取るため 何れかの2つの車線間のOMA |
dBm | 4.5 | |||||||||
|
OMAの受信機の感受性のための 各車線 |
ソーマ | dBm | -21.4 | 6 | |||||||
|
重点を置かれた受信機の感受性 各車線のためのOMA |
dBm | -17.9 | 7、8 | ||||||||
製品の機能
●112Gbpsまでのサポートはビット・レートを
●複式アパートLCのコネクター
●ホットプラグ対応
●27.952493Gbpsまでの作動の電気シリアル データ率
●APDローザ
●4平行電気シリアル・インタフェース
●30km SMFの関係のために適当
●低い電力の消費、 < 12W="">
●デジタル診断モニタInterfacel
●MDIOの通信用インタフェース
●100GBASE-ER4と迎合的
●作動の場合温度:0~70℃
適用
●ローカルエリア・ネットワーク（LAN）
●広域ネットワーク（WAN）
●ルーター インターフェイスへのスイッチ
