| 起源の場所: | 中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | RoHs, FCC, CE, UL, ISO9001, ISO14001 |
| モデル番号: | OLCFXXTXL-CD40 |
| 最小注文数量: | 1 PC |
| パッケージの詳細: | 個々のパッケージ |
| 受渡し時間: | 3-5仕事日 |
| 支払条件: | T/Tか純30日 |
| 供給の能力: | 1ヶ月あたりの2k |
| 多用性があるブランド: | ブロケード | 売り手の名前: | Olinkcom |
|---|---|---|---|
| 形式要素: | CFP2 | データ転送速度: | 100Gbps |
| 波長: | LAN WDM | 間隔: | 40km |
| コネクター: | 二重LC | 温度: | 0~70℃ |
| 支えられるDOM: | はい | 保証: | 3年 |
| ハイライト: | CFP2光学トランシーバー モジュール,40kmの光学トランシーバー モジュール,40km ER4 cfp2のトランシーバー |
||

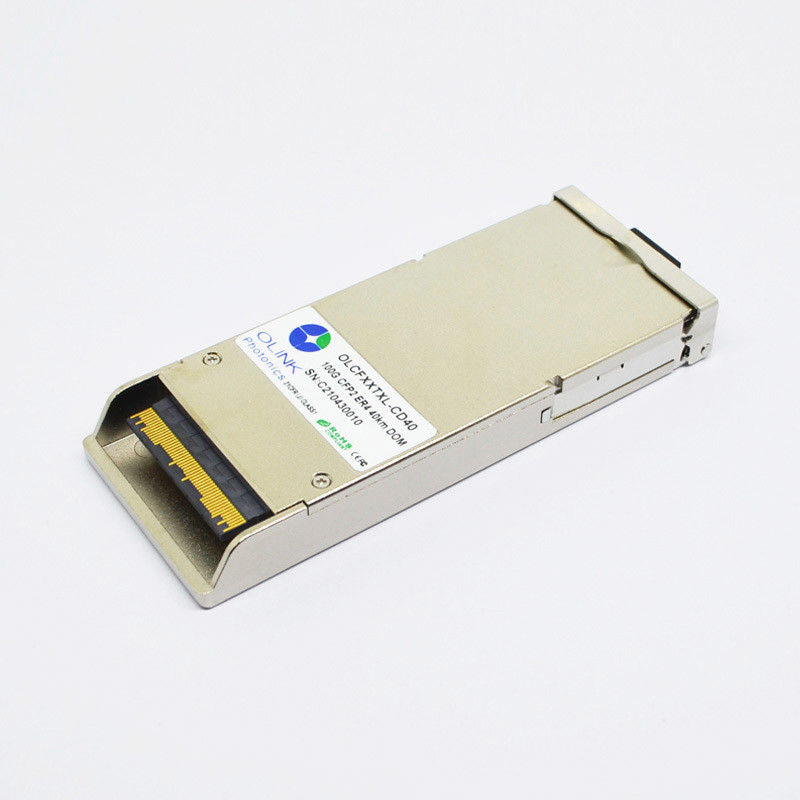

1310nm 40km DOM LC CFP2の光学トランシーバー モジュール100GBASE-ER4
ブロケード多用性があるCFP2-100G-ER4 100GBASE-ER4 1310nm 40km DOM LC SMFのトランシーバー モジュール
Olinkcomの100G CFP2 ER4の光学トランシーバーは1つのモジュールの受信機および送信機道を統合する。では送信側を、シリアル データの流れの4つの車線回復され、時間を調節され、そして通じる4人のレーザーの運転者に。レーザーの運転者は1296 nm、1300nm、1305nmおよび1309 nmの中心の波長との4つEMLs （電気吸収によって調整されるレーザー）を制御する。光シグナルは業界標準LCのコネクターを通した単モード繊維に多重型になる。では側面を、光学データ・ストリームの4つの車線光学的に多重分離される統合された光学デマルチプレクサーによって受け取りなさい。各データ・ストリームはSOAによって増幅するために回復されたりそしてPINのフォトディテクターに行き、TRANSインピーダンス アンプは、時間を調節した。このモジュールはホットプラグ対応の電気インターフェイス、低い電力の消費およびMDIO管理インターフェイス特色にする
光トランスミッタの特徴
| 変数 | 記号 | 分 | タイプ。 | 最高 | 単位 | ノート |
| シグナリング率、各車線 | 25.78125 | GBd | ||||
|
車線の波長（範囲） |
1294.53 | 1295.56 | 1296.59 | nm | ||
| 1299.02 | 1300.05 | 1301.09 | nm | |||
| 1303.54 | 1304.58 | 1305.63 | nm | |||
| 1308.09 | 1309.14 | 1310.19 | nm | |||
| 率の許容 | -100 | 100 | PPM | わずかな率から | ||
| サイド モード抑制の比率 | SMSR | 30 | dB | |||
| 総進水力 | 8.9 | dBm | ||||
| 平均進水力、各車線 | Pavg | -2.9 | 2.9 | dBm | ||
| 絶滅の比率 | ER | 8 | dB | |||
| 光学調節広さ、各車線（OMA） | OMA | 0.1 | 4.5 | dBm | ||
|
何れかの2つの車線（平均間の進水力の相違 そしてOMA） |
3.6 |
dB |
||||
| 送信機および分散の罰、各車線 | TDP | 2.5 | dB | |||
| 送信機、各車線の平均進水力 | -30 | dBm | ||||
| 相対的な強度の騒音 |
RIN20O MA |
-130 | dB/Hz | |||
| 送信機の反射率 | -12 | dB | ||||
| 送信機の目マスク{X1、X2、X3、Y1、Y2、Y3} | {0.25、0.4、0.45、0.25、0.28、0.4} |
|
||||
光レシーバの特徴
| 変数 | 記号 | 分 | タイプ。 | 最高 | 単位 | ノート |
| シグナリング率、各車線 | 25.78125 | GBd | ||||
|
率の許容 |
-100 |
100 |
PPM |
常態から 率 |
||
| 平均は力、各車線を受け取る | Pavg | -20.9 | 4.5 | dBm | ||
| 受け取りなさい力、各車線（OMA）を | 4.5 | dBm | ||||
|
何れかの2つの車線間の進水力の相違 （平均およびOMA） |
4.5 |
dB |
||||
| 受信機の感受性（OMA）、各車線 | Rsen | -21.4 | dBm | 1 | ||
| 重点を置かれた受信機の感受性（OMA）、各車線 | SRS | -17.9 | dBm | |||
| 重点を置かれた受信機の感度テストの状態 | ||||||
| 縦の目の閉鎖の罰、各車線 | VECP | 3.5 | dB | |||
| 重点を置かれたsys J2のジッター、各車線 | J2 | 0.3 | UI | 2 | ||
| 重点を置かれたsys J9のジッター、各車線 | J9 | 0.47 | UI | 2 | ||
| 受信機の反射率 | -26 | dB | ||||
| LOSは主張する | Plos_on | -36 | dBm | |||
| LOS Deassert | Plos_off | -24 | dBm | |||
| LOSヒステリシス | 0.5 | 4 | dB | |||
|
1. 受信機の感受性（OMA）、各車線は、報知的である。 2. 縦の目の閉鎖の罰は、目J2のジッターに重点を置き、重点を置かれた目J9のジッターは重点を置かれた受信機の感受性を測定するためのテスト条件である。それらは受信機の特徴ではない。 |
||||||
製品の機能
●112Gbpsまでのサポートはビット・レートを
●複式アパートLCのコネクター
●ホットプラグ対応
●27.952493Gbpsまでの作動の電気シリアル データ率
●APDローザ
●4平行電気シリアル・インタフェース
●30km SMFの関係のために適当
●低い電力の消費、 < 12W="">
●デジタル診断モニタInterfacel
●MDIOの通信用インタフェース
●100GBASE-ER4と迎合的
●作動の場合温度:0~70℃
適用
●ローカルエリア・ネットワーク（LAN）
●広域ネットワーク（WAN）
●ルーター インターフェイスへのスイッチ
