| 起源の場所: | 中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | RoHs, FCC, CE, UL, ISO9001, ISO14001 |
| モデル番号: | OLSP01XC-CN1 |
| 最小注文数量: | 1 PC |
| パッケージの詳細: | 個々のパッケージ |
| 受渡し時間: | 3-5仕事日 |
| 支払条件: | T/Tか純30日 |
| 供給の能力: | 1ヶ月あたりの80-100K |
| Ciscoの部品番号: | SFP-H10GB-CU1M | 売り手の名前: | Olinkcom |
|---|---|---|---|
| コネクターのタイプ: | SFP+へのSFP+ | データ転送速度: | 10Gbps |
| AWG: | 30awg | ケーブル長: | 1m |
| ジャケット材料: | ポリ塩化ビニール | 温度: | 0~70℃ |
| ハイライト: | 30AWG直接付加ケーブル,10G受動の直接付加ケーブル,SFP+ Twinaxケーブル |
||
Ciscoの多用性がある10G受動の直接付加はSFP+ Twinaxケーブルをケーブルで通信する

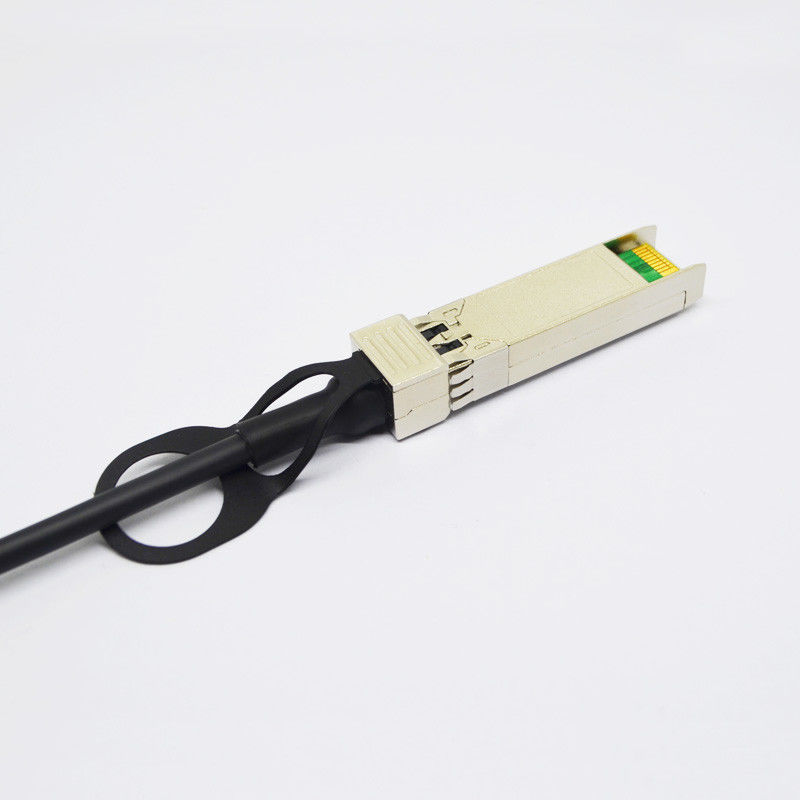

Cisco SFP-H10GB-CU1M多用性がある10G SFP+の受動の直接付加の銅のTwinaxケーブル
SFP+の直接付加ケーブルはSFF-8431、SFF-8432およびSFF-8472指定と迎合的である。ワイヤ・ゲージのさまざまな選択は30からケーブル長（1Mまで）のさまざまな選択の24のAWGに利用できる。
概要の製品特性
| SFP+ DACの指定 | |
| 車線の数 | Tx及びRx |
| チャネルのデータ転送速度 | 10.3125 Gbps |
| 実用温度 | 0への+ 70°C |
| 保管温度 | -40に+ 85°C |
| 供給電圧 | 3.3 Vの体言 |
| 電気インターフェイス | 20のピン エッジ コネクタ |
| 管理インターフェイス | 連続、I2C |
Pinの関数定義
| Pin | 論理 | 記号 | 記述 |
| 1 | VeeT | モジュールの送信機の地面 | |
| 2 | LVTTL-O | Tx_Fault | モジュールの送信機の欠陥 |
| 3 | LVTTL-I | Tx_Disable | 送信機のディスエイブル;送信機レーザーの出力を消す |
| 4 | LVTTL-I/O | SDA | 2ワイヤー シリアル・インタフェースのデータ ライン（INF8074iのMOD-DEF2と同じように） |
| 5 | LVTTL-I/O | SCL | 2ワイヤー シリアル・インタフェースの時計（INF8074iのMOD-DEF1と同じように） |
| 6 | Mod_ABS | 不在モジュール モジュールのVeeTかVeeRに接続されて | |
| 7 | LVTTL-I | RS0 | 率選り抜き0は、任意にSFP+モジュールの受信機を制御する |
| 8 | LVTTL-O | Rx_LOS | 信号の徴候の受信機の損失（FCでRx_LOSとして示し、信号として示されるイーサネットで検出しなさい） |
| 9 | LVTTL-I | RS1 | 率選り抜き1は、任意にSFP+モジュールの送信機を制御する |
| 10 | 変えなさい | モジュールの受信機の地面 | |
| 11 | 変えなさい | モジュールの受信機の地面 | |
| 12 | CML-O | RD- | 受信機はデータ出力を逆にした |
| 13 | CML-O | RD+ | 受信機はデータ出力を非逆にした |
| 14 | 変えなさい | モジュールの受信機の地面 | |
| 15 | VccR | モジュールの受信機3.3 Vの供給 | |
| 16 | VccT | モジュールの送信機3.3 Vの供給 | |
| 17 | VeeT | モジュールの送信機の地面 | |
| 18 | CML-I | TD+ | 送信機はデータ入力非逆にした |
| 19 | CML-I | TD- | 送信機はデータ入力逆にした |
| 20 | VeeT | モジュールの送信機の地面 |
機械指定
コネクターはSFF-8432指定と互換性がある。
発注情報
| 部品番号 | 記述 |
| OLSP01XC-CN1 | SFP+、10までGb/sの銅ケーブル、0~70℃、1M |
| OLSP01XC-IN1 | SFP+、10Gb/sまで、銅ケーブル、-40~85℃、1M |
