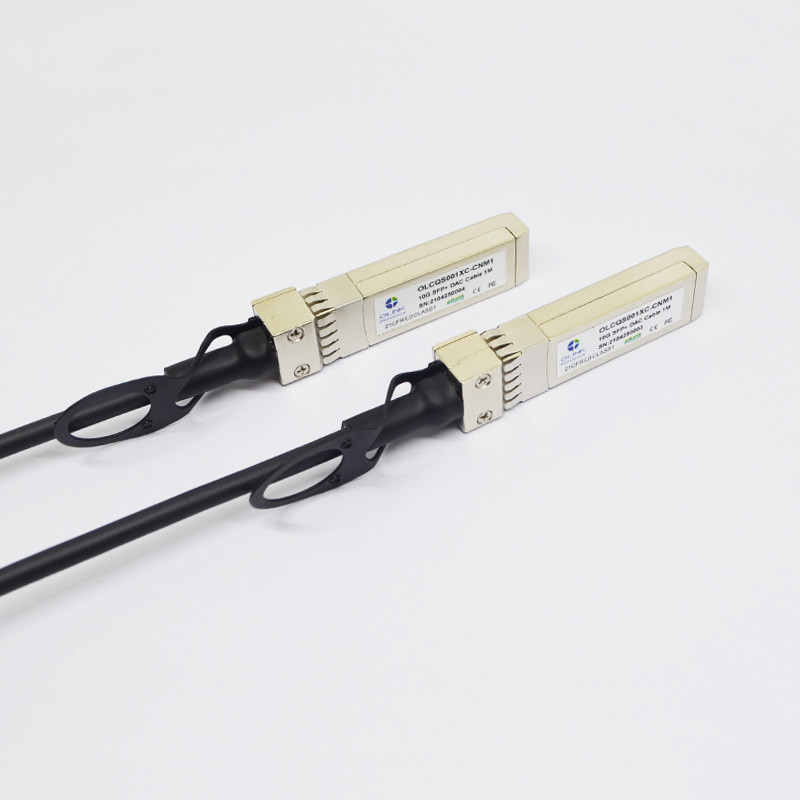

杜松多用性がある10G SFP+ DAC Twinaxのケーブル3M 20のピン エッジ コネクタ

SFP+ DACの指定

車線の数

Tx及びRx

チャネルのデータ転送速度

10.3125 Gbps

実用温度

0への+ 70°C

保管温度

-40に+ 85°C

供給電圧

3.3 Vの体言

電気インターフェイス

20のピン エッジ コネクタ

管理インターフェイス

連続、I2C

Pin

論理

記号

記述

1

VeeT

モジュールの送信機の地面

2

LVTTL-O

Tx_Fault

モジュールの送信機の欠陥

3

LVTTL-I

Tx_Disable

送信機のディスエイブル;送信機レーザーの出力を消す

4

LVTTL-I/O

SDA

2ワイヤー シリアル・インタフェースのデータ ライン（INF8074iのMOD-DEF2と同じように）

5

LVTTL-I/O

SCL

2ワイヤー シリアル・インタフェースの時計（INF8074iのMOD-DEF1と同じように）

6

Mod_ABS

不在モジュール モジュールのVeeTかVeeRに接続されて

7

LVTTL-I

RS0

率選り抜き0は、任意にSFP+モジュールの受信機を制御する

8

LVTTL-O

Rx_LOS

信号の徴候の受信機の損失（FCでRx_LOSとして示し、信号として示されるイーサネットで検出しなさい）

9

LVTTL-I

RS1

率選り抜き1は、任意にSFP+モジュールの送信機を制御する

10

変えなさい

モジュールの受信機の地面

11

変えなさい

モジュールの受信機の地面

12

CML-O

RD-

受信機はデータ出力を逆にした

13

CML-O

RD+

受信機はデータ出力を非逆にした

14

変えなさい

モジュールの受信機の地面

15

VccR

モジュールの受信機3.3 Vの供給

16

VccT

モジュールの送信機3.3 Vの供給

17

VeeT

モジュールの送信機の地面

18

CML-I

TD+

送信機はデータ入力非逆にした

19

CML-I

TD-

送信機はデータ入力逆にした

20

VeeT

モジュールの送信機の地面

部品番号

記述

OLSP01XC-CN3

SFP+、10までGb/sの銅ケーブル、0~70℃、3M

OLSP01XC-IN3

SFP+、10Gb/sまで、銅ケーブル、-40~85℃、3M
