| 起源の場所: | 中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | RoHs, FCC, CE, UL, ISO9001, ISO14001 |
| モデル番号: | OLCS001XC-CNM1 |
| 最小注文数量: | 1 PC |
| パッケージの詳細: | 個々のパッケージ |
| 受渡し時間: | 3-5仕事日 |
| 支払条件: | T/Tか純30日 |
| 供給の能力: | 1ヶ月あたりの80-100K |
| 多用性があるブランド: | H3C | 売り手の名前: | Olinkcom |
|---|---|---|---|
| コネクターのタイプ: | SFP+へのSFP+ | データ転送速度: | 10Gbps |
| AWG: | 30awg | ケーブル長: | 1m |
| ジャケット材料: | ポリ塩化ビニール | 温度: | 0~70℃ |
| ハイライト: | HPEの直接付加ケーブル,SFP+ DAC Twinaxケーブル,ケーブルのtwinax sfp+ |
||

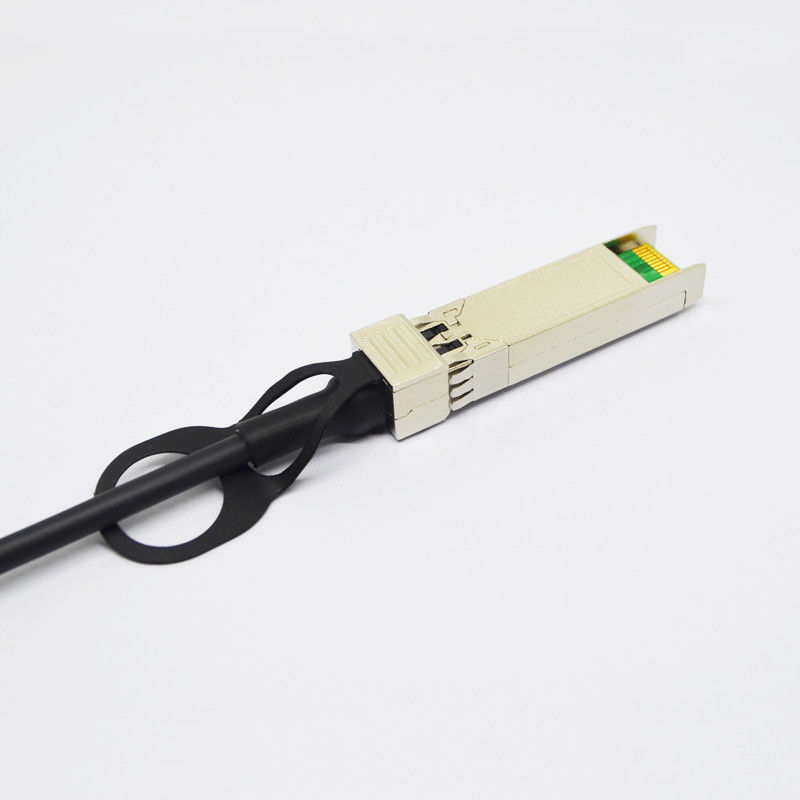

HPE H3Cの多用性がある直接付加はSFP+の銅Twinax DAC 1MにSFP+をケーブルで通信する
HPE H3C多用性がある10G SFP+の受動の直接付加の銅のTwinaxケーブル1M
DAC SFP+のケーブル会議は10Gbイーサネットおよび10G繊維チャネルの適用のための高性能、費用効果が大きい入力/出力の解決である。SFP+の銅モジュールはハードウェアの製造業者が高い左舷密度、configurabilityおよび利用を非常に安価で達成し、電力バジェットを減らすことを可能にする。高速ケーブル会議業界標準ギガビットのイーサネットおよび繊維チャネルによって規定される性能および信頼性の条件を超過するため満たし。
Pinの関数定義
|
Pin |
論理 |
記号 |
記述 |
|
1 |
|
VeeT |
モジュールの送信機の地面 |
|
2 |
LVTTL-O |
Tx_Fault |
モジュールの送信機の欠陥 |
|
3 |
LVTTL-I |
Tx_Disable |
送信機のディスエイブル;送信機レーザーの出力を消す |
|
4 |
LVTTL-I/O |
SDA |
2ワイヤー シリアル・インタフェースのデータ ライン（INF8074iのMOD-DEF2と同じように） |
|
5 |
LVTTL-I/O |
SCL |
2ワイヤー シリアル・インタフェースの時計（INF8074iのMOD-DEF1と同じように） |
|
6 |
|
Mod_ABS |
不在モジュール モジュールのVeeTかVeeRに接続されて |
|
7 |
LVTTL-I |
RS0 |
率選り抜き0は、任意にSFP+モジュールの受信機を制御する |
|
8 |
LVTTL-O |
Rx_LOS |
信号の徴候の受信機の損失（FCでRx_LOSとして示し、信号として示されるイーサネットで検出しなさい） |
|
9 |
LVTTL-I |
RS1 |
率選り抜き1は、任意にSFP+モジュールの送信機を制御する |
|
10 |
|
変えなさい |
モジュールの受信機の地面 |
|
11 |
|
変えなさい |
モジュールの受信機の地面 |
|
12 |
CML-O |
RD- |
受信機はデータ出力を逆にした |
|
13 |
CML-O |
RD+ |
受信機はデータ出力を非逆にした |
|
14 |
|
変えなさい |
モジュールの受信機の地面 |
|
15 |
|
VccR |
モジュールの受信機3.3 Vの供給 |
|
16 |
|
VccT |
モジュールの送信機3.3 Vの供給 |
|
17 |
|
VeeT |
モジュールの送信機の地面 |
|
18 |
CML-I |
TD+ |
送信機はデータ入力非逆にした |
|
19 |
CML-I |
TD- |
送信機はデータ入力逆にした |
|
20 |
|
VeeT |
モジュールの送信機の地面 |
機械指定
コネクターはSFF-8432指定と互換性がある。
発注情報
|
部品番号 |
記述 |
|
OLCS001XC-CNMx |
SFP+の直接付加の受動ケーブル（10GSFP+Cu）、1m、3m、5m、AWG:30、0ºC | +70ºC |
|
xは意味する |
1=1m、3=3m、5=5m |
