| 起源の場所: | 中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| モデル番号: | OLSP02XC-CNM3 |
| 最小注文数量: | 1 PC |
| 価格: | negotiable |
| パッケージの詳細: | 1PC/FOIL袋 |
| 受渡し時間: | 3-6仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの80-120k |
| Ciscoの部品番号: | SFP-H25G-CU3M | フォーム形式: | SFP28へのSFP28 |
|---|---|---|---|
| データ転送速度: | 25g | ケーブル長: | 3m |
| 活動的/受動態: | 受動 | ワイヤーAWG: | 30awg |
| ジャケット材料: | ポリ塩化ビニール | 温度較差: | 0~ 70 °C |
| ハイライト: | 25g SFP28 DACケーブル,25G Twinaxケーブル,25g SFP28 Twinaxケーブル |
||

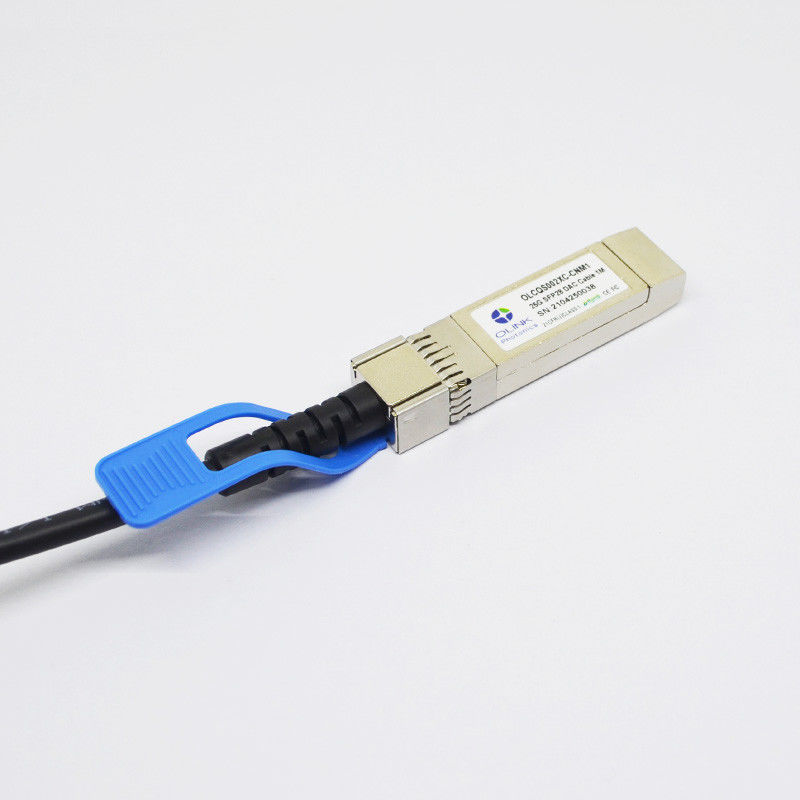

SFP28 DACケーブルの銅25G Twinaxは互換性がある3M Ciscoをケーブルで通信する
Cisco多用性があるSFP-H25G-CU3M 25G SFP28の受動の直接付加の銅のTwinaxケーブル3M
OlinkcomのSFP28の受動のケーブル会議は高性能、25Gイーサネットのための費用効果が大きい入力/出力の解決である。SFP28銅ケーブルはハードウェアを製造する非常に安価および減らされた電力バジェットで高い左舷密度、configurabilityおよび利用を達成するために可能にする
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート | |
| 差動インピーダンス | RIN、PP | 90 | 100 | 110 | Ω | ||
| 挿入損失 | SDD21 | 8 | 22.48 | dB | 12.8906 GHz | ||
|
差動 リターン・ロス
|
SDD11 | 12.45 | 1つを見なさい | dB | 0.05から4.1 GHz | ||
| SDD22 | 3.12 | 2つを見なさい | dB | 4.1から19のGHz | |||
|
共通モードへの 共通モード 出力リターン・ロス |
SCC11 |
2 |
dB |
0.2から19のGHz |
|||
| SCC22 | |||||||
|
共通モードへの差動 リターン・ロス |
SCD11 | 12 | 3つを見なさい |
dB
|
0.01から12.89 GHz | ||
| SCD22 | 10.58 | 4つを見なさい | 12.89から19のGHz | ||||
|
共通モードへの差動 変換損失 |
SCD21-IL |
10 | 0.01から12.89 GHz | ||||
| 5つを見なさい | dB | 12.89から15.7 GHz | |||||
| 6.3 | 15.7から19のGHz | ||||||
| チャネルの動作マージン | COM | 3 | dB |
注:
規定する承諾
| 特徴 | テスト方法 | 性能 |
| 電気ピンへの静電放電（ESD） |
MIL-STD-883C方法3015.7 |
クラス1 （>2000ボルト） |
| 電磁妨害雑音（EMI） | FCCのクラスB | 標準と迎合的 |
| CENELEC EN55022のクラスB | ||
| CISPR22 ITEのクラスB | ||
|
RFの免除（RFI） |
IEC61000-4-3 |
通常80から1000MHzに掃除される10V/m分野からの測定可能な効果を示してはいけない |
| RoHSの承諾 | RoHS指導的な2011/65/EUおよびそれは修正の指令6/6である | 迎合的なRoHS 6/6 |
| Pin | 論理 | 記号 | 記述 |
| 1 | VeeT | モジュールの送信機の地面 | |
| 2 | LVTTL-O | Tx_Fault | モジュールの送信機の欠陥 |
| 3 | LVTTL-I | Tx_Disable | 送信機のディスエイブル;送信機レーザーの出力を消す |
| 4 | LVTTL-I/O | SDA | 2ワイヤー シリアル・インタフェースのデータ ライン（INF8074iのMOD-DEF2と同じように） |
| 5 | LVTTL-I/O | SCL | 2ワイヤー シリアル・インタフェースの時計（INF8074iのMOD-DEF1と同じように） |
| 6 | Mod_ABS | 不在モジュール モジュールのVeeTかVeeRに接続されて | |
| 7 | LVTTL-I | RS0 | 率選り抜き0は、任意にSFP+モジュールの受信機を制御する |
| 8 | LVTTL-O | Rx_LOS | 信号の徴候の受信機の損失（FCでRx_LOSとして示し、信号として示されるイーサネットで検出しなさい） |
| 9 | LVTTL-I | RS1 | 率選り抜き1は、任意にSFP+モジュールの送信機を制御する |
| 10 | 変えなさい | モジュールの受信機の地面 | |
| 11 | 変えなさい | モジュールの受信機の地面 | |
| 12 | CML-O | RD- | 受信機はデータ出力を逆にした |
| 13 | CML-O | RD+ | 受信機はデータ出力を非逆にした |
| 14 | 変えなさい | モジュールの受信機の地面 | |
| 15 | VccR | モジュールの受信機3.3 Vの供給 | |
| 16 | VccT | モジュールの送信機3.3 Vの供給 | |
| 17 | VeeT | モジュールの送信機の地面 | |
| 18 | CML-I | TD+ | 送信機はデータ入力非逆にした |
| 19 | CML-I | TD- | 送信機はデータ入力逆にした |
| 20 | VeeT | モジュールの送信機の地面 |
機械指定
コネクターはSFF-8432指定と互換性がある。
発注情報
| 部品番号 | 記述 |
| OLSP02XC-CDM3 | SFP28、25.781までGb/sの銅ケーブル、0~70℃、3M |
