| 起源の場所: | 中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| モデル番号: | OLSP02XC-CNM3 |
| 最小注文数量: | 1 PC |
| 価格: | negotiable |
| パッケージの詳細: | 1pc/foil袋 |
| 受渡し時間: | 3-6仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの80-120k |
| Ciscoの部品番号: | SFP-H25G-CU3M | フォーム形式: | SFP28からSFP28 |
|---|---|---|---|
| データ転送速度: | 25g | ワイヤーAWG: | 30AWG |
| ジャケット材料: | ポリ塩化ビニール | 温度較差: | 0~ 70 °C |
| ハイライト: | Twinax銅のケーブル,25G銅のTwinaxケーブル,3M銅のTwinaxのケーブル |
||

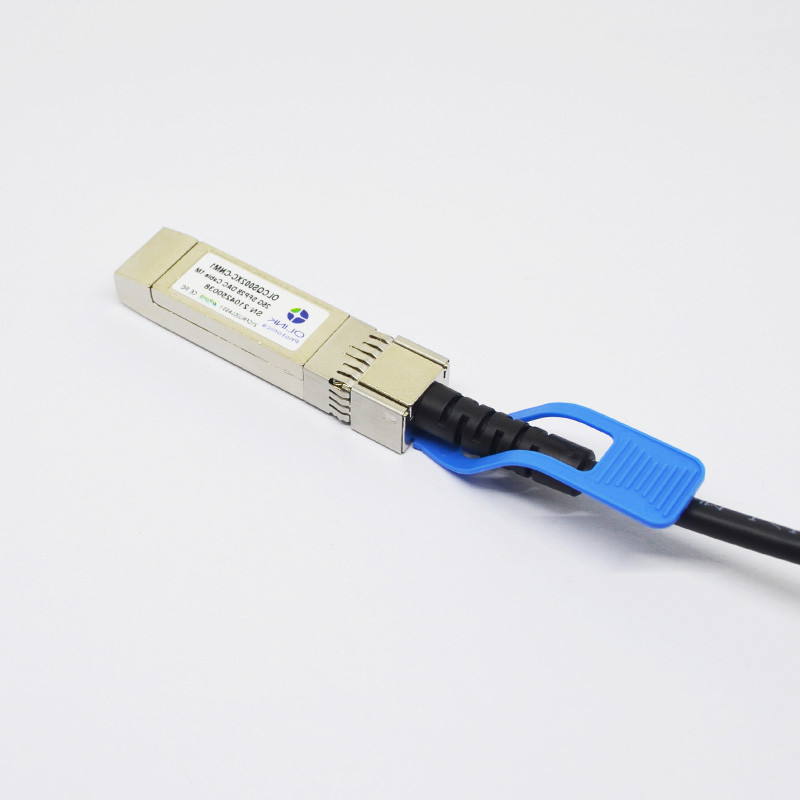

SFP28 DACケーブルの銅25G Twinaxは互換性がある3M Ciscoをケーブルで通信する
Cisco多用性があるSFP-H25G-CU3M 25G SFP28の受動の直接付加の銅のTwinaxケーブル3M
OlinkcomのSFP28の受動のケーブル会議は高性能、25Gイーサネットのための費用効果が大きい入力/出力の解決である。
SFP28銅ケーブルはハードウェアを製造する高い左舷密度、configurabilityおよび利用をで達成するために可能にする
非常に安価および減らされた電力バジェット
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート | |
| 差動インピーダンス | RIN、PP | 90 | 100 | 110 | Ω | ||
| 挿入損失 | SDD21 | 8 | 22.48 | dB | 12.8906 GHz | ||
|
差動 リターン・ロス
|
SDD11 | 12.45 | 1つを見なさい | dB | 0.05から4.1 GHz | ||
| SDD22 | 3.12 | 2つを見なさい | dB | 4.1から19のGHz | |||
|
共通モードへの 共通モード 出力リターン・ロス |
SCC11 |
2 |
dB |
0.2から19のGHz |
|||
| SCC22 | |||||||
|
共通モードへの差動 リターン・ロス |
SCD11 | 12 | 3つを見なさい |
dB
|
0.01から12.89 GHz | ||
| SCD22 | 10.58 | 4つを見なさい | 12.89から19のGHz | ||||
|
共通モードへの差動 変換損失 |
SCD21-IL |
10 | 0.01から12.89 GHz | ||||
| 5つを見なさい | dB | 12.89から15.7 GHz | |||||
| 6.3 | 15.7から19のGHz | ||||||
| チャネルの動作マージン | COM | 3 | dB |
規定する承諾
| 特徴 | テスト方法 | 性能 |
| 電気ピンへの静電放電（ESD） |
MIL-STD-883C方法3015.7 |
クラス1 （>2000ボルト） |
| 電磁妨害雑音（EMI） | FCCのクラスB | 標準と迎合的 |
| CENELEC EN55022のクラスB | ||
| CISPR22 ITEのクラスB | ||
|
RFの免除（RFI） |
IEC61000-4-3 |
通常80から1000MHzに掃除される10V/m分野からの測定可能な効果を示してはいけない |
| RoHSの承諾 | RoHS指導的な2011/65/EUおよびそれは修正の指令6/6である | 迎合的なRoHS 6/6 |
| Pin | 論理 | 記号 | 記述 |
| 1 | VeeT | モジュールの送信機の地面 | |
| 2 | LVTTL-O | Tx_Fault | モジュールの送信機の欠陥 |
| 3 | LVTTL-I | Tx_Disable | 送信機のディスエイブル;送信機レーザーの出力を消す |
| 4 | LVTTL-I/O | SDA | 2ワイヤー シリアル・インタフェースのデータ ライン（INF8074iのMOD-DEF2と同じように） |
| 5 | LVTTL-I/O | SCL | 2ワイヤー シリアル・インタフェースの時計（INF8074iのMOD-DEF1と同じように） |
| 6 | Mod_ABS | 不在モジュール モジュールのVeeTかVeeRに接続されて | |
| 7 | LVTTL-I | RS0 | 率選り抜き0は、任意にSFP+モジュールの受信機を制御する |
| 8 | LVTTL-O | Rx_LOS | 信号の徴候の受信機の損失（FCでRx_LOSとして示し、信号として示されるイーサネットで検出しなさい） |
| 9 | LVTTL-I | RS1 | 率選り抜き1は、任意にSFP+モジュールの送信機を制御する |
| 10 | 変えなさい | モジュールの受信機の地面 | |
| 11 | 変えなさい | モジュールの受信機の地面 | |
| 12 | CML-O | RD- | 受信機はデータ出力を逆にした |
| 13 | CML-O | RD+ | 受信機はデータ出力を非逆にした |
| 14 | 変えなさい | モジュールの受信機の地面 | |
| 15 | VccR | モジュールの受信機3.3 Vの供給 | |
| 16 | VccT | モジュールの送信機3.3 Vの供給 | |
| 17 | VeeT | モジュールの送信機の地面 | |
| 18 | CML-I | TD+ | 送信機はデータ入力非逆にした |
| 19 | CML-I | TD- | 送信機はデータ入力逆にした |
| 20 | VeeT | モジュールの送信機の地面 |
機械指定
コネクターはSFF-8432指定と互換性がある。
発注情報
| 部品番号 | 記述 |
| OLSP02XC-CDM3 | SFP28、25.781までGb/sの銅ケーブル、0~70℃、3M |
