| 起源の場所: | 中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| モデル番号: | OLSQXXTXL-CD40 |
| 最小注文数量: | 1 PC |
| 価格: | negotiable |
| パッケージの詳細: | 4pcs/皿、個々のパッケージ |
| 受渡し時間: | 3-6仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの7k-10k |
| 製品名: | 100G QSFP28 1310nm 40km | データ転送速度: | 103.125 Gbps （4x 25.78Gbps） |
|---|---|---|---|
| 波長: | 1295.6 nm、1300.1 nm、1304.6 nm、1309.1 nm | 間隔: | 40のKm |
| 両立性: | 一般的 | 繊維のタイプ: | SMF |
| 光学部品: | EML/APD | DOM: | DOM |
| コネクター: | LCの二重 | 重量: | 0.09kg |
| ハイライト: | 100GBASE-ER4 QSFP28のトランシーバー,100GBASE-ER4 QSFP28のトランシーバー,310nm 40kmのQSFP28トランシーバー |
||

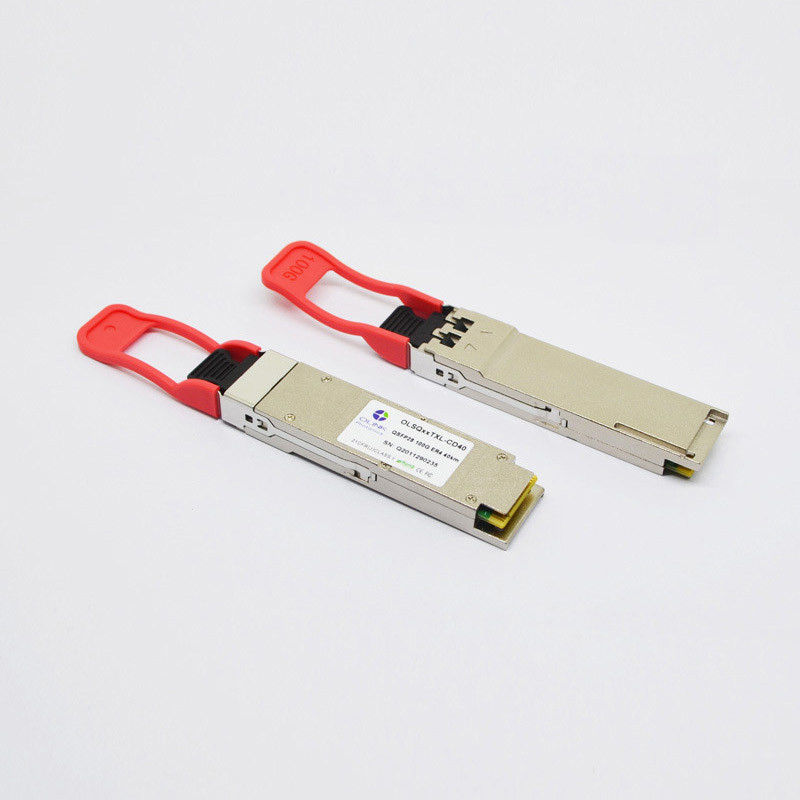

100GBASE-ER4QSFP281310nm40kmのトランシーバー、一般的な互換性がある
一般的な100G QSFP28 1310nm 40km
このOLSQXXTXL-CD40は一般的なQSFP-100G-ER4光学を使用する第三者の低価格100GBASE-ER4 QSFP28のトランシーバーの取り替えを提供する。単一モード繊維上のこのQSFP28トランシーバー サポート100Gbps速度および40kmリンク間隔。それはデータ センタ、高速・大容量の演算ネットワーク、企業の中心、配分の層およびサービス・プロバイダの塗布の繊維の結合性のために適している。
•一般的な100GBASE-ER4 QSFP28のトランシーバーのための第三者の多用性がある取り替え
•迎合的なQSFP28 MSA
•SFF-8665およびSFF-8679と迎合的
•より低いEMIのための金属のエンクロージャ
•実時間モニターのための作り付けのデジタル診断機能
•迎合的な、無鉛RoHS
電気特徴（上=0~70℃、Vcc=3.14~3.47V）
（通知がなければ推薦された作動条件の下で、テストされて）
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート | ||||
| 送信機 | ||||||||||
| 車線ごとの率に信号を送ること | DRPL | 25.78125 ± 100 PPM | Gb/s | |||||||
| 差動は入れたリターン・ロス（分）を | RLd （f） |
9.5 – 0.37f、0.01≤f<8> 4.75 – 7.4log10 （f/14）、8 ≤f<19>
|
dB | |||||||
|
共通モード入力への差動 リターン・ロス（分） |
RLdc （f） |
22-20 （f/25.78）、0.01≤f<12> 15-6 （f/25.78）、12.89≤f<19>
|
dB | |||||||
| 差動終了の不適当な組み合わせ | Tm | 10 | % | |||||||
| 目の幅 | Ew | 0.46 | UI | |||||||
| 応用pk pk正弦ジッター | Ppj | IEEE 802.3bmごと | ||||||||
| 目の高さ | 95 | mV | ||||||||
| DCの共通モード電圧 | DCv | -350 | 2850 | mV | ||||||
| 受信機 | ||||||||||
| 車線ごとの率に信号を送ること | DRPL | 25.78125 ± 100 PPM | Gb/s | |||||||
| 差動データ出力の振動 | Vout、PP | 400 | 800 | mV | ||||||
| 目の幅 | Ew | 0.57 | UI | |||||||
| 縦の目の閉鎖 | 5.5 | dB | ||||||||
| 差動は出力したリターン・ロス（分）を | RLd （f） |
9.5 – 0.37f、0.01≤f<8> 4.75 – 7.4log10 （f/14）、8 ≤f<19>
|
dB | |||||||
|
差動モードconver-のsionリターン・ロス（分）への公有地
|
RLdc （f） |
22-20 （f/25.78）、0.01≤f<12> 15-6 （f/25.78）、12.89≤f<19>
|
dB | |||||||
| 差動終了の不適当な組み合わせ | Tm | 10 | % | |||||||
| 遷移時間、20%から80% | Tr、Tf | 12 | ps | |||||||
注:
1.20%~80%
光学特徴（上=0~70℃、Vcc=3.14~3.47V）
（通知がなければ推薦された作動条件の下で、テストされて）
| 変数 | 記号 | 単位 | 分 | タイプ | 最高 | ノート | ||||
| 送信機 | ||||||||||
| シグナリング率、各車線 | Gb/s | 25.78125 ±100 PPM | 1 | |||||||
| 4車線の波長範囲 | λ1 | nm | 1294.53 | 1295.56 | 1296.59 | |||||
| λ2 | 1299.02 | 1300.05 | 1301.09 | |||||||
| λ3 | 1303.54 | 1304.58 | 1305.63 | |||||||
| λ4 | 1308.09 | 1309.14 | 1310.19 | |||||||
| 総進水力 | ふくれっ面 | dBm | 10.5 | |||||||
| 平均進水力、各車線 | Pavg | dBm | -2.9 | 4.5 | 2,7 | |||||
| 光学調節広さ、各車線（OMA） | OMA | dBm | 0.1 | 4.5 | ||||||
| 絶滅の比率 | ER | dB | 7 | |||||||
| サイド モード抑制の比率 | SMSR | dB | 30 | |||||||
|
の平均進水力 車線ごとの送信機、 |
POFF | dBm | -30 | |||||||
| 光学リターン・ロスの許容 | dB | 20 | ||||||||
| 送信機の反射率 | dB | – 12 | ||||||||
| 送信機の目マスク{X1、X2、X3、Y1、Y2、Y3} | {0.25、0.4、0.45、0.25、0.28、0.4} | 3 | ||||||||
| 受信機 | ||||||||||
| 各車線のための率を受け取りなさい | Gb/s | 25.78125 ±100 PPM | 4 | |||||||
| 4車線の波長範囲 | λ1 | nm | 1294.53 | 1295.56 | 1296.59 | |||||
| λ2 | 1299.02 | 1300.05 | 1301.09 | |||||||
| λ3 | 1303.54 | 1304.58 | 1305.63 | |||||||
| λ4 | 1308.09 | 1309.14 | 1310.19 | |||||||
| 入れられた光学力に積み過ぎなさい | Pmax | dBm | -1 | |||||||
|
平均はそれぞれのための力を受け取る 車線 |
Pin | dBm | -20.9 | -4.9 | 5,7 | |||||
| 車線ごとの受信機の感受性（OMA） | Psens1 | dBm | -18.6 | |||||||
| 車線ごとの重点を置かれた感受性（OMA） | Psens2 | dBm | -16.6 | 6 | ||||||
| リターン・ロス | RL | dB | -26 | |||||||
| 受信機の車線ごとの電気3dB上部のしゃ断周波数、 | GHz | 31 | ||||||||
| Losは非主張する | Pd | dBm | -24 | |||||||
| Losは主張する | Pa | dBm | -26 | |||||||
| 損失ヒステリシス | Pd Pa | dBm | 2 | |||||||
注:
1. 送信機は25.78Gb/sそれぞれで作動する4つのレーザーから成っている。
2. 最小値は報知的である。
3. ヒット率5x10-5。
4. 受信機は25.78Gb/sそれぞれで作動する4つのフォトディテクターから成っている。
5. 最小値は無限ERの報知的な、同輩分TxOMAおよび最高チャネルの挿入損失である。
6. SRSは、0.30 UIのJ2最高、1.8 dBおよび0.47 UIのJ9の縦の目の閉鎖の罰と測定される。
7. 力の価値および力の正確さはすべてのチャネルとついている。
注:この100G QSFP28 ER4のトランシーバーを短い間隔伝達で使用した場合、受信機の損傷および積み過ぎを避けるためにLC繊維の減衰器（≥9dB）を加えなさい。
