| 起源の場所: | 中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| モデル番号: | OLSQXXTXL-CD10 |
| 最小注文数量: | 1 PC |
| 価格: | negotiable |
| パッケージの詳細: | 4pcs/皿、個々のパッケージ |
| 受渡し時間: | 3-6仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの7k-10k |
| 製品名: | 100G QSFP28 1310nm 10km | データ転送速度: | 100 Gb/s |
|---|---|---|---|
| 波長: | 1295~1310 nm | 間隔: | 10のKm |
| 両立性: | CISCO | 形式要素: | QSFP28 |
| 繊維のタイプ: | SMF | DOM: | はい |
| コネクター: | LCの二重 | 環境: | 作動:0°Cへの70°C |
| ハイライト: | Cisco QSFP28の光学トランシーバー,100GBASE-LR4 QSFP28の光学トランシーバー,100GBASE-LR4 |
||

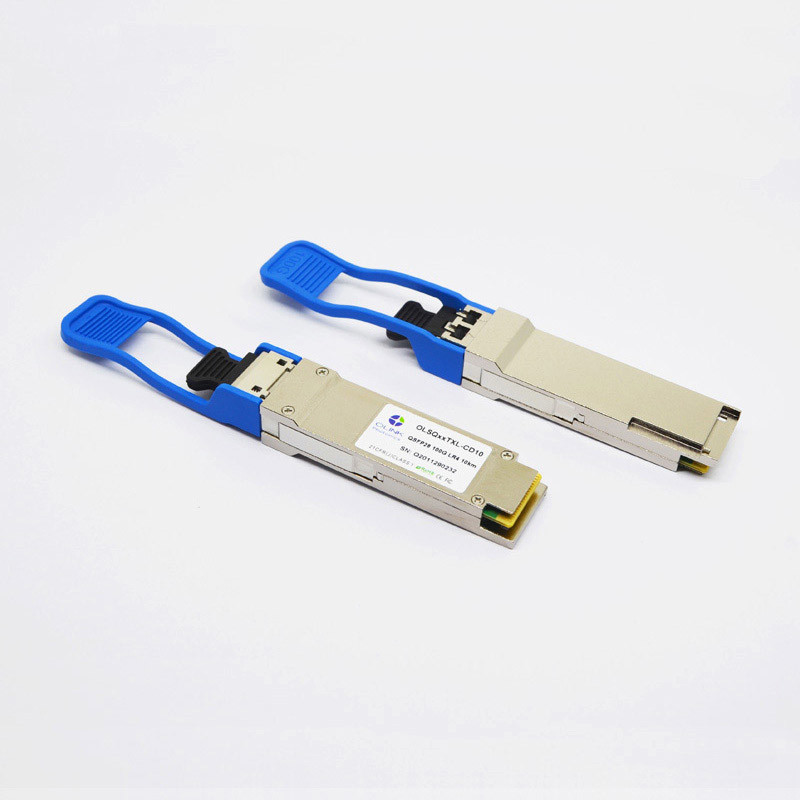

Cisco QSFP-100G-LR4-S多用性がある100GBASE-LR4 QSFP28の光学トランシーバー（SMF、1295~1310nm、LC、10km、DOM）
100G QSFP28 1310nm 10km
この100GBASE-LR4 QSFP28のトランシーバーはCiscoのネットワーク機器と互換性があり、Cisco QSFP-100G-LR4-Sと同等である。それは長い間隔のために適して、装置間の100ギガビット リンク結合性を確立する非常に費用効果が大きい方法を提供しQSFP28港を使用する。多用性があるQSFP-100G-LR4-SはLAN WDMの光シグナルの4つのチャネルに25Gb/s電気データの4つの入力チャネルを変え、次に100Gb/s光学伝達のための単一チャネルに多重型にする。トランシーバーは複式アパートLCのコネクターを使用して1295nmと1310nmの間で指定される波長で単モード繊維（SMF）に10kmまでのサポート リンクの長さを。
•Cisco QSFP-100G-LR4-Sと機能的に同一
•チャネルごとの26Gb/sデータ転送速度まで
•迎合的なQSFP28 MSA
•単一モード繊維の10kmまで
•単一3.3V電源
•最高のパワー消費量3.5W
•二重LC光コネクタ
•作り付けのデジタル診断機能
絶対最高評価
| 変数 | 記号 | Min. | 最高。 | 単位 | ノート |
| 供給電圧 | Vcc | -0.5 | 3.6 | V | |
| 保管温度 | TS | -40 | 85 | °C | |
| 相対湿度 | RH | 0 | 85 | % | |
| 車線ごとのRxの損傷閾値、 | PRdmg | 5.5 | dBm |
注:最高絶対評価以上の圧力はトランシーバーへの永久的な損害を与えることができる。
光学特徴（上=0~70℃、Vcc=3.14~3.47V）
（通知がなければ推薦された作動条件の下で、テストされて）
| 変数 | 記号 | 単位 | 分 | タイプ | 最高 | ノート | ||||
| 送信機 | ||||||||||
| シグナリング率、各車線 | Gb/s | 25.78125 ±100 PPM | 1 | |||||||
| 4車線の波長範囲 | λ1 | nm | 1294.53 | 1295.56 | 1296.59 | |||||
| λ2 | 1299.02 | 1300.05 | 1301.09 | |||||||
| λ3 | 1303.54 | 1304.58 | 1305.63 | |||||||
| λ4 | 1308.09 | 1309.14 | 1310.19 | |||||||
| 総進水力 | ふくれっ面 | dBm | 10.5 | |||||||
| 平均進水力、各車線 | Pavg | dBm | -4.5 | 4.5 | 2,7 | |||||
| 光学調節広さ、各車線（OMA） | OMA | dBm | -1.3 | 4.5 | ||||||
| 絶滅の比率 | ER | dB | 4 | |||||||
| サイド モード抑制の比率 | SMSR | dB | 30 | |||||||
|
の平均進水力 車線ごとの送信機、 |
POFF | dBm | -30 | |||||||
| 光学リターン・ロスの許容 | dB | 20 | ||||||||
| 送信機の反射率 | dB | – 12 | ||||||||
| 送信機の目マスク{X1、X2、X3、Y1、Y2、Y3} | {0.25、0.4、0.45、0.25、0.28、0.4} | 3 | ||||||||
| 受信機 | ||||||||||
| 各車線のための率を受け取りなさい | Gb/s | 25.78125 ±100 PPM | 4 | |||||||
| 4車線の波長範囲 | λ1 | nm | 1294.53 | 1295.56 | 1296.59 | |||||
| λ2 | 1299.02 | 1300.05 | 1301.09 | |||||||
| λ3 | 1303.54 | 1304.58 | 1305.63 | |||||||
| λ4 | 1308.09 | 1309.14 | 1310.19 | |||||||
| 入れられた光学力に積み過ぎなさい | Pmax | dBm | 5.5 | |||||||
|
平均はそれぞれのための力を受け取る 車線 |
Pin | dBm | -10.6 | 4.5 | 5,7 | |||||
| 車線ごとの受信機の感受性（OMA） | Psens1 | dBm | -11.3 | |||||||
| 車線ごとの重点を置かれた感受性（OMA） | Psens2 | dBm | -6.8 | 6 | ||||||
| リターン・ロス | RL | dB | -26 | |||||||
| 受信機の車線ごとの電気3dB上部のしゃ断周波数、 | GHz | 31 | ||||||||
| Losは非主張する | Pd | dBm | -11.6 | |||||||
| Losは主張する | Pa | dBm | -23.6 | |||||||
| 損失ヒステリシス | Pd Pa | dBm | 2 | |||||||
注:
1. 送信機は25.78Gb/sそれぞれで作動する4つのレーザーから成っている。
2. 最小値は報知的である。
3. ヒット率5x10-5。
4. 受信機は25.78Gb/sそれぞれで作動する4つのフォトディテクターから成っている。
5. 最小値は無限ERの報知的な、同輩分TxOMAおよび最高チャネルの挿入損失である。
6. SRSは、0.30 UIのJ2最高、1.8 dBおよび0.47 UIのJ9の縦の目の閉鎖の罰と測定される。
7. 力の価値および力の正確さはすべてのチャネルとついている。
FAQ
1. 保証はどうですか。
私達のプロダクトすべては3年の保証である（1年以内のリターンおよび変更サービス、2年以内の修理）
2. あなたの受渡し条件は何であるか。
EXW、FOB、DAPは私達と…利用できる、詳細については連絡できる
