| 製品名: | 100G QSFP28 PSM4 2km | データ転送速度: | 100 Gb/s |
|---|---|---|---|
| 形式要素: | QSFP28 | 波長: | 1310 nm |
| 最高の間隔: | 2km | 光学部品: | DFB/PIN |
| コネクター: | MPO （MTP） | DOM: | はい |
| 重量: | 0.05kg | 環境: | 作動:0°Cへの70°C |
| ハイライト: | Cisco 100G QSFP28のトランシーバー,QSFP-100G-PSM4-S,PSM4 100G QSFP28のトランシーバー |
||

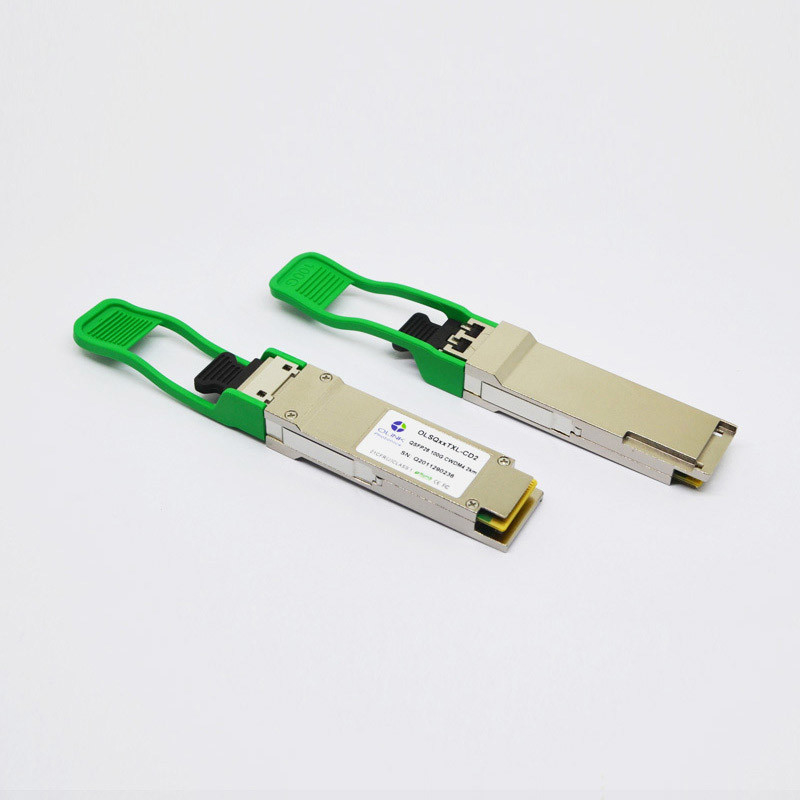

Cisco QSFP-100G-PSM4-S 100G QSFP28のトランシーバー100GBASE PSM4
100G QSFP28 1310nm 2km
この100GBASE PSM4 QSFP28のトランシーバーはCiscoのネットワーク機器と互換性があり、Cisco QSFP-100G-PSM4-Sと同等である。それは4チャネル、100Gb/sの総合データ率のための25Gb/s操作が各可能を送受信するために独立者を提供し、単モード繊維上の2kmのオプティカル リンクを支える。QSFP28 PSM4の光学トランシーバーは光学インターフェイスの12繊維MTP （MPO）のコネクターを使用し、電気インターフェイスのMSA迎合的な38ピン端のタイプ コネクターを使用する。
•Cisco QSFP-100G-PSM4-Sと機能的に同一
•チャネルごとの26Gb/sデータ転送速度まで
•迎合的なQSFP28 MSA
•IEEE 802.3bm 100GBASE PSM4に迎合的
•G.652単一モード繊維上の500mまで伝達
•単一3.3V電源
•最高のパワー消費量3.5W
•単一MPOのコネクターの容器
概要のオペレーティング特性
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| データ転送速度 | 25.78125 | Gb/s | ||||
| 供給電圧 | Vcc | 3.13 | 3.3 | 3.47 | V | |
| 現在の供給 | Icc5 | 1000 | mA | |||
| 作動の場合の臨時雇用者。 | Tc | 0 | 70 | °C |
光学特徴（上（C） = 0から70 ℃、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 作動の波長 | λ | 1290 | 1310 | 1330 | nm | |
| Ave.出力電力（可能にされる） | 舗装しなさい | -6.5 | 2.5 | dBm | 1 | |
| 合計出力。力 | ふくれっ面 | 9.5 | ||||
| 絶滅の比率 | ER | 3.5 | dB | |||
| Ave.TXの進水力 | POFF | -30 | dBm | |||
| 分散の罰 | TDP | 3.2 | dB | |||
| 相対的な強度の騒音 | RIN | -128 | dB/Hz | |||
|
出力目マスク定義 {X1、X2、X3、Y1、Y2、Y3} |
0.31、0.4、0.45、0.34、0.38、0.4} | |||||
| 出力光学目 | IEEE 0802.3bmと迎合的 | |||||
| 受信機 | ||||||
| 作動の波長 | 1260 | 1610 | nm | |||
| 受信機の感受性 | PSEN1 | -10 | dBm | 2 | ||
| 平均受信機力、各車線 | 3.5 | dBm | ||||
| 積み過ぎ | 舗装しなさい | 0.5 | dBm | |||
| 受信機の反射率 | Rrx | -12 | dB | |||
| LOSは主張する | Pa | -30 | dBm | |||
| LOSは非主張する | Pd | -14 | dBm | |||
| LOSヒステリシス | Pd Pa | 0.5 | dB | |||
注:
1. 平均出力図はIEEE 802.3bmごとにしか報知的、ではない。
2. 、@25.78Gb/s PRBS 231の-1テスト パターンと測定されるのBER<5>
発注情報
部品番号: OLSQ31TXM-CD02
記述: QSFP28 PSM4 2km、デジタル診断モニタとの0~70℃、
