| 起源の場所: | 中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| モデル番号: | OLSQ314XL-CD02 |
| 最小注文数量: | 1 PC |
| 価格: | negotiable |
| パッケージの詳細: | 4pcs/皿、個々のパッケージ |
| 受渡し時間: | 3-6仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの7k-10k |
| 製品名: | 40G QSFP+ PSM4 | データ転送速度: | 40 Gb/s |
|---|---|---|---|
| 形式要素: | QSFP+ | 波長: | 1310 nm |
| 範囲: | 2/10のkm | 送信機力: | -6 | +0.5 dBm |
| 感受性: | < -12=""> | DOM: | 肯定 |
| 重量: | 0.09 kg | 作動TEMP: | :0°Cへの70°C |
| ハイライト: | 2km 40G QSFP+のトランシーバー,QSFP+ 1310nm MTPのトランシーバー,40GBASE-PLR4 MPOのトランシーバー |
||

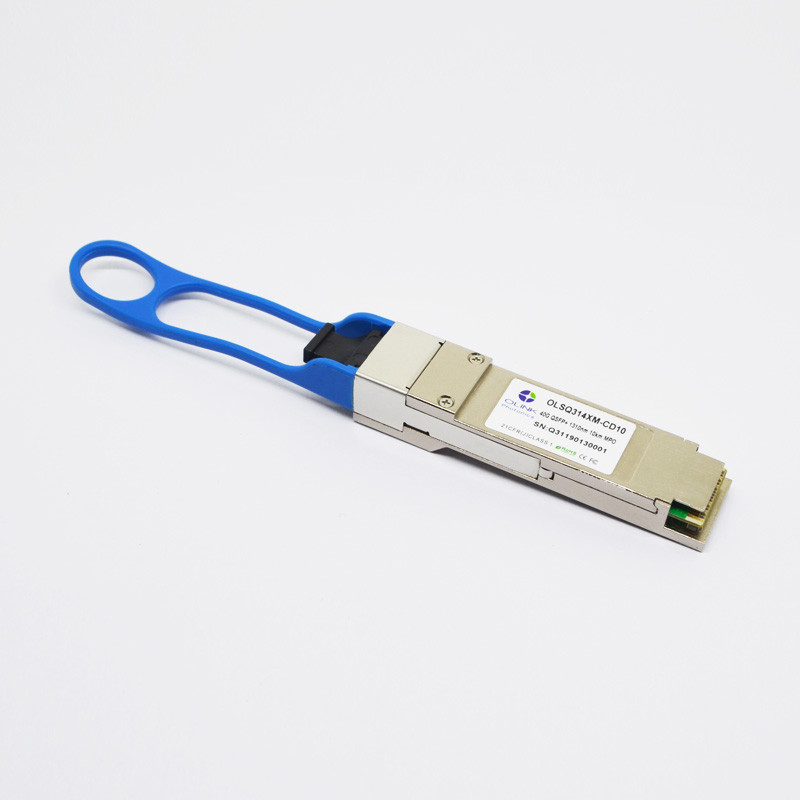

Fortinet FG-TRAN-QSFP+PLR多用性がある40GBASE-PLR4 QSFP+ 1310nm 2/10km MTP/MPOのトランシーバー
40G QSFP+ PSM4 2/10km
この40G QSFP+ PSM4のトランシーバーはFG-TRAN-QSFP+PLR 40G QSFP+の光学と同等およびFortinet 40G QSFP+の港装置と互換性がある。Fortinetを40ギガビットのイーサネット（GbE）スイッチおよびルーターを使用することをプログラムし、テストされる。それは40Gイーサネットおよび高速・大容量の演算ネットワークの塗布のために設計されている。それは光学インターフェイスのためのMTP/MPO-12繊維のリボン コネクターおよび電気インターフェイスのための38ピン コネクターを含んでいる。
•高いチャンネル容量:光学ごとの40のGbps
•単モード繊維の10kmまでリンク
•4チャネル1310nm DFBレーザー
•4つのチャネルPINのフォトディテクターの配列
•電気でホットスワップ対応
•迎合的なQSFP+ MSA
•電力損失 < 3="">
•サポート デジタル診断の監視
•単一MPOのコネクターの容器
概要のオペレーティング特性
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート |
| 車線ごとのビット・レート | BR |
|
11.2 | Gb/s | ||
| ビット エラー率 | BER |
|
|
10-12
|
|
|
| SMFの間隔 | D1 |
|
|
2 | Km |
注:
1. 40Gイーサネットと迎合的。1/10ギガビットのイーサネットおよび1/2/4/8/10G繊維チャネルと互換性がある。
2. PRBS 231-1のテスト パターンとテストされる。
3. 40GBASE-LR4ごと、IEEE 802.3ba。
光学特徴（上（C） = 0から70 ℃、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 作動の波長 | λc | 1270 | 1310 | 1350 | nm | |
| Ave.出力電力 | 舗装しなさい | -5.2 | +1 | dBm | ||
|
進水力の相違 間何れかの2つの車線（OMA） |
DL | 5 | dB | |||
| 絶滅の比率 | ER | 3.5 | dB | |||
| ピーク期の電力、各車線 | PP | 4 | dBm | |||
| 分散の罰、各車線 | TDP | 3.5 | dB | |||
|
の平均進水力 送信機、各車線 |
POFF | -30 | dB | |||
|
目マスクの座標: X1、X2、X3、Y1、Y2、Y3 |
指定の価値 0.23、0.34、0.43、0.27、0.35、0.4 |
ヒット率= 5x10-5 |
||||
| 受信機 | ||||||
| 作動の波長 | λc | 1270 | 1350 | nm | ||
| OMA （OLSQ854XM-CDS1）の重点を置かれた受信機の感受性 | PSEN1 | -11.5 | dBm | 1 | ||
| 平均は力、各車線を受け取る | 舗装しなさい | -11 | +2.4 | dBm | ||
| 受信機の反射率 | Rrx | -12 | dB | |||
| LOSは主張する | Pa | -30 | dBm | |||
| LOSは非主張する | Pd | -15 | dBm | |||
| LOSヒステリシス | Pd Pa | 0.5 | dB | |||
注:
BERのためのTP3の一致テスト信号との1.Measured = 10-12の受信機の特徴
適用
40GイーサネットおよびOTU3
専有議定書および密度の適用
データ通信/電気通信及びルーターの関係は転換する
FAQ
1. 保証はどうですか。
私達のプロダクトすべては3年の保証である（1年以内のリターンおよび変更サービス、2年以内の修理）
2. あなたの受渡し条件は何であるか。
EXW、FOB、DAPは私達と…利用できる、詳細については連絡できる
