| 起源の場所: | 中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| モデル番号: | OLSP311XL-CD10 |
| 最小注文数量: | 1 PC |
| 価格: | negotiable |
| パッケージの詳細: | 10pcs/ホイル袋 |
| 受渡し時間: | 3-6仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの80-120k |
| 製品名: | 10Gbase LR | データ転送速度: | 10Gbps |
|---|---|---|---|
| 形式要素: | SFP+ | 波長: | 1310nm |
| 間隔: | 10km | 互換性: | 華為技術 |
| 中型: | SMF | コネクターのタイプ: | 複式アパートLC |
| 実用温度: | 0-70°C、-40-85°C | DOM: | はい |
| ハイライト: | ODM 10G SFP+の光学トランシーバー,10km 10G SFP+の光学トランシーバー,ODM sfp+のトランシーバー |
||

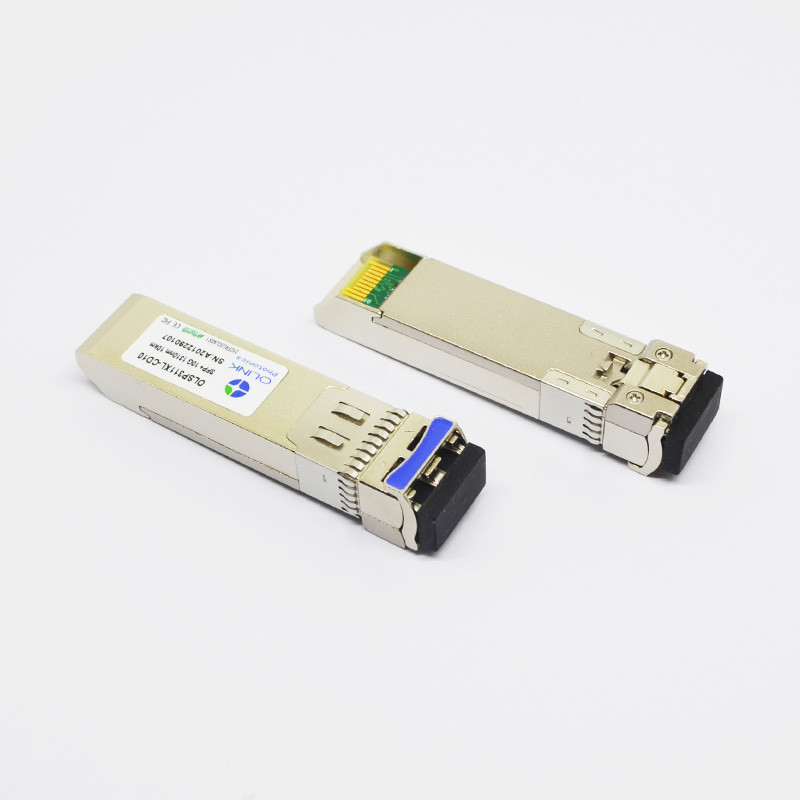

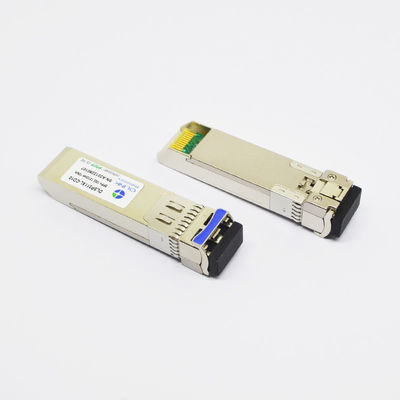

ODM 1310nm 10km 10G SFP+の光学トランシーバーの二重LCコネクター
華為技術多用性がある10GBase LR SFP+のトランシーバー（SMF、1310nm、10km、DOM、LC）
製品の機能
●11.3Gb/sまでのサポートはビット・レートを
●互換性がある100%のHP
●SFP+のトランシーバー モジュール
●単モード繊維（SMF）
●10kmまで範囲
●1310nm波長
●複式アパートLCのコネクター
●デジタル診断（DDM）
電気特徴（上（C） = 0から70 ℃上（I） 85 ℃への=-40、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 差動データ入力の振動 | VINPP | 180 | 700 | mVpp | 1 | |
| ディスエイブルの電圧を送信しなさい | VD | VCC-0.8 | Vcc | V | ||
| 電圧を可能にするために送信しなさい | VEN | V | Vee+0.8 | |||
| 入れられた差動インピーダンス | Rin | 100 | Ω | |||
| 受信機 | ||||||
| 差動データ出力の振動 | Vout、PP | 300 | 850 | mVpp | 2 | |
| 出力上昇時間および落下時間 | Tr、Tf | 28 | Ps | 3 | ||
| LOSは主張した | VLOS_F | VCC-0.8 | Vcc | V | 4 | |
| LOSは非主張した | VLOS_N | V | Vee+0.8 | V | 4 | |
注:
1. 直接TXのデータ入力 ピンに接続される。レーザーの運転者ICへのピンからのACカップリング。
2. 100Ω差動終了に。
3. 20 – 80%。モジュールのコンプライアンス試験板およびOMAのテスト パターンと測定される。PRBS 9の4 1'sおよび4 0's順序の使用は受諾可能な代わりである。
4. LOSは開いたコレクター出力である。板は4.7kΩ –ホストの10kΩと抜かれるべきである。正常運営は論理0である;信号の損失は論理1.である。
光学特徴（上（C） = 0から70 ℃上（I） 85 ℃への=-40、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 作動の波長 | λ | 1260 | 1310 | 1355 | nm | |
| Ave.出力電力（可能にされる） | 舗装しなさい | -6 | 0 | dBm | 1 | |
| サイド モード抑制の比率 | SMSR | 30 | dB | |||
| 絶滅の比率 | ER | 4 | 4.5 | dB | ||
| RMSの分光幅 | Δλ | 1 | nm | |||
| 上昇/落下の時間（20%~80%） | Tr/Tf | 50 | ps | |||
| 分散の罰 | TDP | 3.2 | dB | |||
| 相対的な強度の騒音 | RIN | -128 | dB/Hz | |||
| 出力光学目 | IEEE 0802.3aeと迎合的 | |||||
| 受信機 | ||||||
| 作動の波長 | 1270 | 1600 | nm | |||
| 受信機の感受性 | PSEN2 | -14.4 | dBm | 2 | ||
| 積み過ぎ | 舗装しなさい | 0.5 | dBm | |||
| LOSは主張する | Pa | -30 | dBm | |||
| LOSは非主張する | Pd | -18 | dBm | |||
| LOSヒステリシス | Pd Pa | 0.5 | dB | |||
注:
1. 平均出力図はIEEE 802.3aeごとにしか報知的、ではない。
2. BERで測定される1E-12よりより少なく、続けて。測定パターンは最も悪いER=4.5@ 10.3125Gb/s.のPRBS 231-1である。
製品の説明
OlinkcomのOLSP311XL-CD10は10kmまでの範囲が付いている単モード繊維ケーブル上の10ギガビットの結合性を提供する。
それはあなたのネットワーク機器の港を加えるか、取り替えるか、または改善する信頼でき、費用効果が大きい方法を提供する。
適用
●10G基盤LR
●10G繊維チャネル
●10Gイーサネット
Olinkcomの華為技術多用性がある10GBASE-LR SFP+のトランシーバーは下の華為技術のネットワーク設備を使用することができる。
•S5700-28X-LI-AC
•S5700-28X-LI-DC
•S5700-52X-LI-AC
•S5700-52X-LI-DC
•S5700-28X-PWR-LI-AC
•S5700-52X-PWR-LI-AC
•S5700-28X-LI-24S-AC
•S5700-28X-LI-24S-DC
•S5700-52X-LI-48CS-AC
•S5701-28X-LI-AC
•S5701-28X-LI-24S-AC
•S5700-26X-SI-12S-AC
•S5700-28C-SI
•S5700-28C-PWR-SI
•S5700-52C-SI
•S5700-52C-PWR-SI
•S5720-32P-EI-AC
•S5720-52P-EI-AC
•S5720-32X-EI-AC
•S5720-32X-EI-DC
•S5720-32X-EI-24S-AC
•S5720-32X-EI-24S-DC
•S5720-50X-EI-AC
•S5720-50X-EI-DC
•S5720-50X-EI-46S-AC
•S5720-50X-EI-46S-DC
•S5720-52X-EI-AC
•S5720-36PC-EI-AC
•S5720-56PC-EI-AC
•S5720-36C-EI-28S-AC
•S5720-36C-EI-28S-DC
•S5720-36C-EI-AC
•S5720-36C-EI-DC
•S5720-36C-PWR-EI-AC
•S5720-36C-PWR-EI-DC
•S5720-56C-EI-48S-AC
•S5720-56C-EI-48S-DC
•S5720-56C-EI-AC
•S5720-56C-EI-DC
•S5720-56C-PWR-EI-AC
•S5720-56C-PWR-EI-DC
•S5720-56C-PWR-EI-AC1
•S5720-32C-HI-24S-AC
•S5720-56C-HI-AC
•S5720-56C-PWR-HI-AC
•S5720-56C-PWR-HI-AC1
•S9703
•S9706
•S9712
•S12704
•S12708
•S12712
