| 起源の場所: | 中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| モデル番号: | OLSP551XL-CD80 |
| 最小注文数量: | 1 PC |
| 価格: | negotiable |
| パッケージの詳細: | 10pcs/ホイル袋、個々のパッケージ |
| 受渡し時間: | 3-6仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの80-120k |

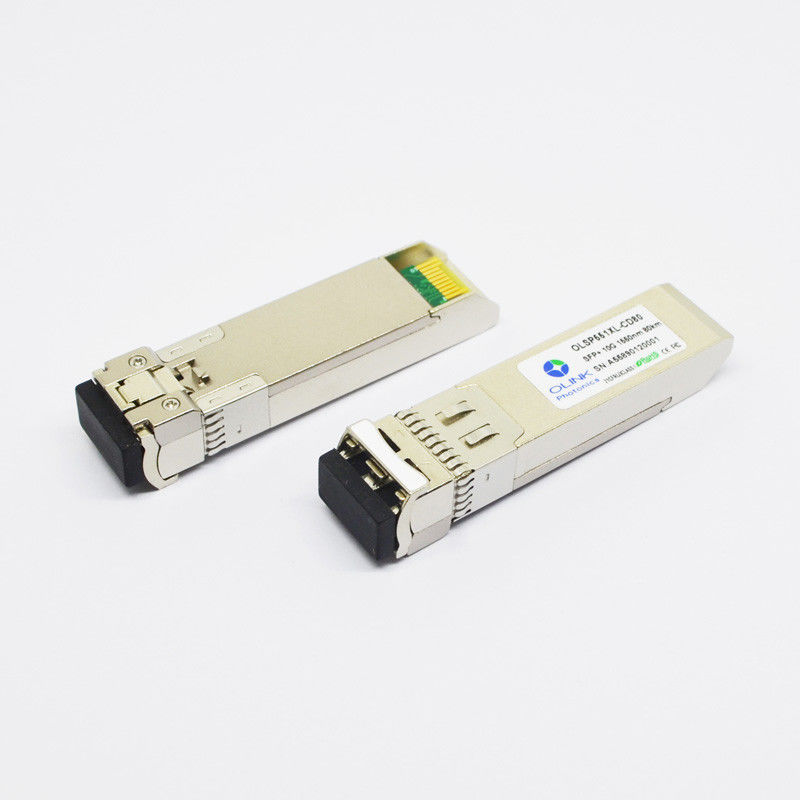

| 製品名: | 10Gbase ZR | データ転送速度: | 10Gbps |
|---|---|---|---|
| 形式要素: | SFP+ | 波長: | 1550nm |
| 間隔: | 80km | 互換性: | 杜松 |
| TX力: | 0 | 5 dBm | 受信機の感受性: | < -24="" dBm=""> |
| 機能選択: | DOM | 実用温度: | 0-70°C |
特徴
1. SFF-8431およびIEE802.3aeと迎合的
2. 11.3Gbpsへのデータ転送速度選択可能な≤4.25Gbpsビット・レートを
3.冷却されたEMLの送信機およびAPDの受信機
4.リンク長さ80kmまで
5.低い電力の消滅
電気特徴（上（C） = 0から70 ℃、上（I） =--40から85 ℃、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 差動データ入力の振動 | VINPP | 150 | 1200 | mVpp | 1 | |
| ディスエイブルの電圧を送信しなさい | VD | VCC-0.8 | Vcc | V | ||
| 電圧を可能にするために送信しなさい | VEN | 0 | 0.8 | |||
| 入れられた差動インピーダンス | Rin | 100 | Ω | |||
| 受信機 | ||||||
| 差動データ出力の振動 | Vout、PP | 350 | 700 | mVpp | 2 | |
| 出力上昇時間および落下時間 | Tr、Tf | 28 | Ps | 3 | ||
| LOSは主張した | VLOS_F | VCC-0.8 | Vcc | V | 4 | |
| LOSは非主張した | VLOS_N | 0 | 0.8 | V | 4 | |
注:
1. 直接TXのデータ入力 ピンに接続される。レーザーの運転者ICへのピンからのACカップリング。
2. 100Ω差動終了に。
3. 20 – 80%。モジュールのコンプライアンス試験板およびOMAのテスト パターンと測定される。PRBS 9の4 1'sおよび4 0's順序の使用は受諾可能な代わりである。
4. LOSは開いたコレクター出力である。板は4.7kΩ –ホストの10kΩと抜かれるべきである。正常運営は論理0である;信号の損失は論理1.である。
光学特徴（上（C） = 0から70 ℃上（I） 85 ℃への=-40、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 作動の波長 | λ | 1530 | 1565 | nm | ||
| Ave.出力電力（可能にされる） | 舗装しなさい | 0 | 5 | dBm | 1 | |
| サイド モード抑制の比率 | SMSR | 30 | dB | |||
| 絶滅の比率 | ER | 8.2 | dB | |||
| RMSの分光幅 | Δλ | 1 | nm | |||
| 相対的な強度の騒音 | RIN | -128 | dB/Hz | |||
| 出力光学目 | IEEE 0802.3aeと迎合的 | |||||
| 受信機 | ||||||
| 作動の波長 | λ | 1260 | 1610 | nm | ||
| 受信機の感受性 | PSEN1 | -23 | dBm | 2 | ||
| Recevierの反射率 | Rrx | -27 | dB | |||
| 積み過ぎ | 舗装しなさい | -7 | dBm | |||
| LOSは主張する | Pa | -37 | dBm | |||
| LOSは非主張する | Pd | -28 | dBm | |||
| LOSヒステリシス | Pd Pa | 0.5 | dB | |||
注:
1. 最も悪いER=9dBと測定される
2. PRBS 231 – 1およびBER-12@10.3125G<10>
適用
●10G基盤ZR
●10G繊維チャネル
●SONETのSDHネットワーク
●10Gイーサネット
•EX2300-24T
•EX2300-24P
•EX3300イーサネット スイッチEX3300 24T
•EX3300イーサネット スイッチEX3300 48T
•EX3300イーサネット スイッチEX3300 48T BF
•EX3300イーサネット スイッチEX3300 24P
•EX3300イーサネット スイッチEX3300 48P
•EX3300イーサネット スイッチEX3300 24T DC
