| コネクターのタイプ: | SFP28へのSFP28 | 売り手の名前: | Olinkcom |
|---|---|---|---|
| 互換性がある杜松: | JNP-25G-AOC | データ転送速度: | 25Gbps |
| 長さ: | 1~30m （任意） | 低い電力の消費: | <1.0W |
| 貝材料: | 金属は囲む | 温度: | 70°Cへの0 |
| ハイライト: | SFP28活動的な繊維ケーブル,25G活動的な繊維ケーブル,25G AOC |
||
FDAはSFP28活動的な繊維ケーブル25G AOCのブレイクアウトの金属を囲む承認した

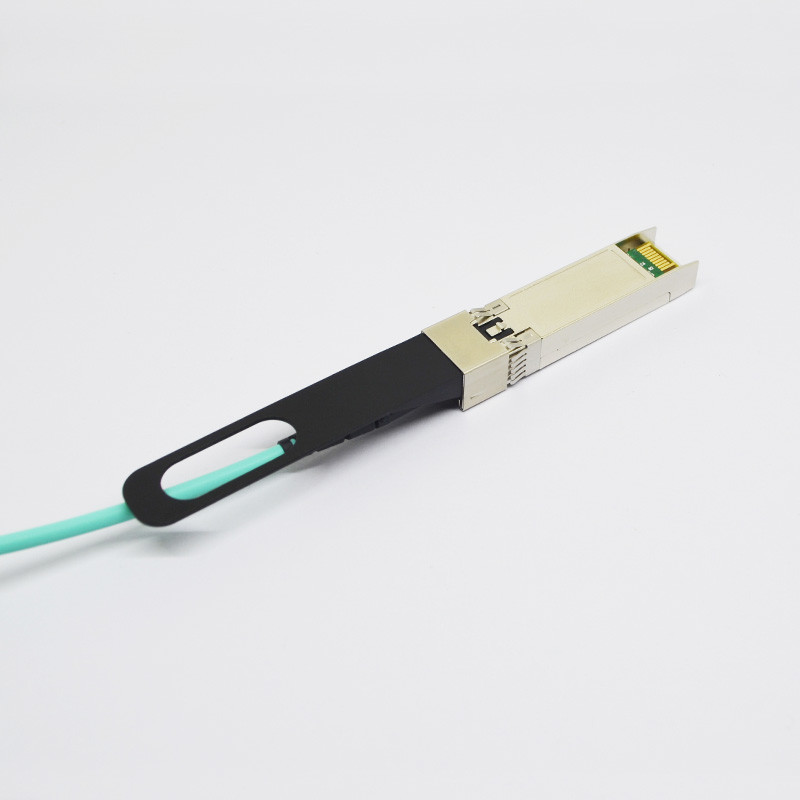

25G SFP28の活動的な光ケーブルの多用性がある杜松ネットワーク25G-JNP-AOC
記述:
25G SFP28の活動的な光ケーブルの多用性がある杜松（25G-JNP-AOC）は25Gbイーサネット適用に役立つプロダクトである。電気および機械指定に基づいて非常に高い左舷密度の25G装置の設計を可能にすることを設計する。
標準
# SFF-8431 Rev. 3
# SFF-8472 Rev. 11
光学特徴（上（C） = 0から70 ℃上（I） 85 ℃への=-40、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 作動の波長 | λ | 840 | 850 | 860 | nm | |
| 出力光学目 | IEEE 0802.3aeと迎合的 | |||||
| 受信機 | ||||||
| 作動の波長 | 840 | 860 | nm | |||
| 活動的なケーブルの入力電気特徴 | ||||||
| 差動電圧をデータ入力 | VIH-VIL | 200 | 1600 | mVpp | 1 | |
| 差動入力インピーダンス | RIN | 90 | 100 | 110 | Ω | |
| TXディスエイブルは電圧低い入れた | VIL | 0 | 0.8 | V | 2 | |
| TXディスエイブルは電圧の高さを入れた | VIH | 2.0 | VCC | V | 2 | |
| TX欠陥は電圧低い出力した | VOL. | 0 | 0.8 | V | 3 | |
| TX欠陥は電圧の高さを出力した | VOH | 2.0 | VCC | V | 3 | |
| 活動的なケーブルの出力電気特徴 | ||||||
| 差動データ出力の電圧 |
VOH- VOL. |
400 | 800 | mV | 1 | |
|
差動出力 インピーダンス |
敗走 | 90 | 100 | 110 | Ω | |
|
LOS主張された出力 電圧低い |
VOL. | 0 | 0.8 | V | 3 | |
|
LOSDeassertedは出力した 電圧の高さ |
VOH | 2.0 | VCC | V | 3 | |
注:
1. 平均出力図はIEEE 802.3aeごとにしか報知的、ではない。
2. BERで測定される1E-12よりより少なく、続けて。測定パターンは最も悪いER=4.5@ 10.3125Gb/s.のPRBS 231-1である。
3. 内部ACはつないだ
4. TXディスエイブルにVccTに10 KΩの懸垂に内部4.7KΩがある
5. ホスト板の4.7KΩ懸垂の測定へのVcc
Pin Defintionおよび機能
| Pin | 記号 | 名前/記述 |
| 1 | VEET [1] | 送信機の地面 |
| 2 | Tx_FAULT [2] | 送信機の欠陥 |
| 3 | Tx_DIS [3] | 送信機のディスエイブル。高いですか開いたで不具レーザーの出力 |
| 4 | SDA [2] | 2ワイヤー シリアル・インタフェースのデータ ライン |
| 5 | SCL [2] | 2ワイヤー シリアル・インタフェースの時計ライン |
| 6 | MOD_ABS [4] | 不在モジュール。モジュールの内で基づかせている |
| 7 | RS0 [5] | 率選り抜き0 |
| 8 | RX_LOS [2] | 信号の徴候の損失。論理0は正常運営を示す |
| 9 | RS1 [5] | 率選り抜き1 |
| 10 | 変えなさい[1つ] | 受信機の地面 |
| 11 | 変えなさい[1つ] | 受信機の地面 |
| 12 | RD- | 受信機はデータを逆にした。ACはつないだ |
| 13 | RD+ | 受信機データ。ACはつないだ |
| 14 | 変えなさい[1つ] | 受信機の地面 |
| 15 | VCCR | 受信機の電源 |
| 16 | VCCT | 送信機の電源 |
| 17 | VEET [1] | 送信機の地面 |
| 18 | TD+ | 送信機データ。ACはつないだ |
| 19 | TD- | 送信機はデータを逆にした。ACはつないだ |
| 20 | VEET [1] | 送信機の地面 |
注:
1. モジュール回路の地面はモジュール内のモジュールのシャーシの地面から隔離される。
2. 3.15Vand 3.6V間の電圧への板は4.7k –ホストの10kオームと抜かれるべきである。
3. Tx_Disableはモジュールの中のVccTへ4.7 kΩから10のkΩの懸垂の入力接触である。
4. Mod_ABSはSFP28モジュールのVeeTかVeeRに接続される。ホストは範囲4.7のkΩ to10 kΩ.Mod_ABSの抵抗器を搭載するVcc_HostまでSFP28モジュールがホスト スロットから物理的に不在のとき主張された「高い」この接触を引っ張るかもしれない。
5. RS0およびRS1はモジュールの入力で、>モジュールの30のkΩの抵抗器を搭載するVeeTに低く引っ張られる。
絶対最高評価
| 変数 | 記号 | Min. | 最高。 | 単位 | ノート |
| 供給電圧 | Vcc | -0.5 | 3.6 | V | |
| 保管温度 | TS | -40 | 75 | °C | |
| 相対湿度 | RH | 5 | 85 | % |
注:最高絶対評価以上の圧力はトランシーバーへの永久的な損害を与えることができる。
概要のオペレーティング特性
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| データ転送速度 | DR | 8.5 | 25.781 | Gb/s | ||
| 供給電圧 | Vcc | 3.13 | 3.3 | 3.47 | V | |
| 現在の供給 | Icc5 | 300 | mA | |||
| 作動の場合の臨時雇用者。 | Tc | 0 | 70 | °C |
適用
* 25G AOC SFP28の適用
