| 起源の場所: | シンセン中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | RoHS FCC CE GS UL FDA etc |
| モデル番号: | OLSQ85XA-CDM3 |
| 最小注文数量: | 1PC |
| パッケージの詳細: | 個々のパッケージか10pcs/palletまたは20pcs/pallet |
| 受渡し時間: | 3-5仕事日 |
| 支払条件: | T/Tか純30日 |
| 供給の能力: | 1ヶ月あたりの80-120k |
| コネクターのタイプ: | QSFP+へのQSFP+ | 売り手の名前: | Olinkcom |
|---|---|---|---|
| 互換性がある杜松: | JNP-56G-AOC-3M | データ転送速度: | 56Gbps |
| 任意長さ: | 3m、等。 | 温度: | 0℃への70℃ |
| 低い電力の消費: | <1.5W | 標準: | SFF-8436 |
| ハイライト: | QSFP+の活動的な光ケーブル,56G活動的な光ケーブル,QSFP+ AOC |
||

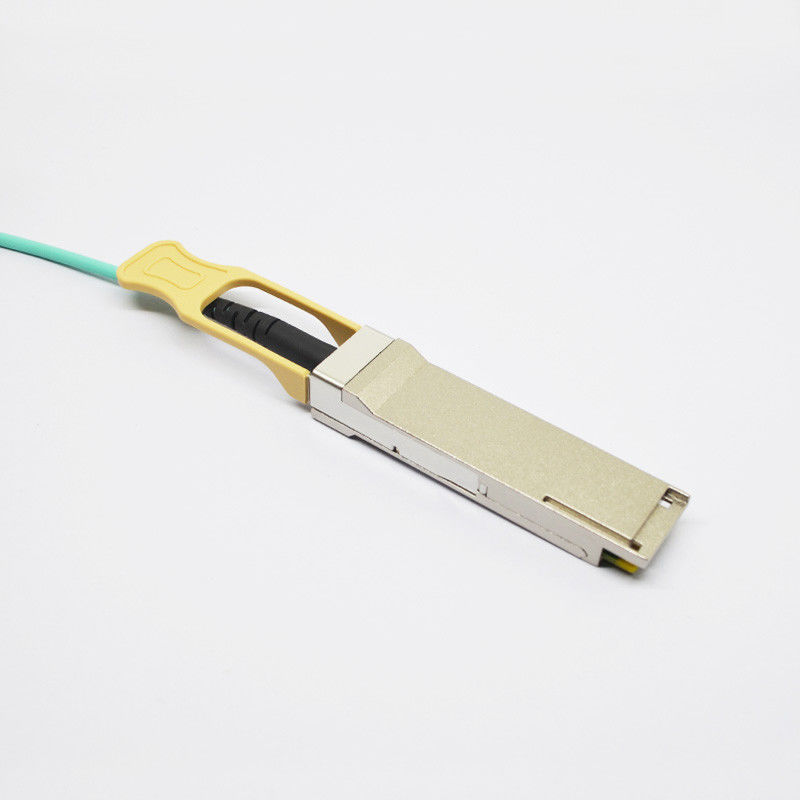

56G QSFP+の活動的な光ケーブルAOC熱いPlugable 38pinのコネクター
56G QSFP+の互換性がある活動的な光ケーブルAOC JNP-56G-AOC-3Mの杜松ネットワーク
記述:
OLSQ85XA-CDM3は56GbE装置が電気および機械指定に基づいて非常に高い左舷密度と設計されているように設計されている。
製品の機能
*迎合的な十分にRoHS
* 56.1Gb/sまで作動する完全なチャネル
*熱いplugable 38pinコネクター
*ケーブル長3mまで
*低い電力の消費:<1.5W
* 0℃への広い温度較差を作動させる70℃
*単一の+3.3V±5%の電源
*特徴を監察するデジタル
*金属はより低いEMIのために囲む
絶対最高評価
| 変数 | 記号 | Min. | 最高。 | 単位 | ノート |
| 供給電圧 | Vcc | -0.5 | 3.6 | V | |
| 保管温度 | TS | -10 | 70 | °C | |
| 相対湿度 | RH | 5 | 85 | % |
注:最高絶対評価以上の圧力はトランシーバーへの永久的な損害を与えることができる。
概要のオペレーティング特性
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| データ転送速度 | DR | 1.25 | 14.025 | Gb/s | ||
| 供給電圧 | Vcc | 3.13 | 3.3 | 3.47 | V | |
| 現在の供給 | Icc5 | 450 | mA | |||
| 作動の場合の臨時雇用者。 | Tc | 0 | 70 | °C |
光学特徴（上（C） = 0から70 ℃、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 作動の波長 | λ | 840 | 850 | 860 | nm | |
| 出力光学目 | IEEE 0802.3aeと迎合的 | |||||
| 受信機 | ||||||
| 作動の波長 | 840 | 860 | nm | |||
電気特徴（上（C） = 0から70 ℃、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 選り抜きModSelLモジュール | VOL. | 0 | 0.8 | V | ||
| ModSelLモジュールUnselect | VOH | 2.5 | VCC | V | ||
| LPMode低い力モード | VIL | 0 | 0.8 | V | ||
| LPMode正常な操作 | VIH | 2.5 | VCC+0.3 | V | ||
| ResetL調整 | VIL | 0 | 0.8 | V | ||
| ResetL正常な操作 | VIH | 2.5 | VCC+0.3 | V | ||
| ModPrsL正常な操作 | VOL. | 0 | 0.4 | V | ||
| 国際割り込み | VOL. | 0 | 0.4 | V | ||
| 国際正常な操作 | VOH | 2.4 | VCC | V |
| 活動的なケーブルの入力電気特徴 | ||||||
| 差動電圧をデータ入力 | VIH-VIL | 200 | 1600 | mVpp | 1 | |
| 差動入力インピーダンス | RIN | 90 | 100 | 110 | Ω | |
| TXディスエイブルは電圧低い入れた | VIL | 0 | 0.8 | V | 2 | |
| TXディスエイブルは電圧の高さを入れた | VIH | 2.0 | VCC | V | 2 | |
| TX欠陥は電圧低い出力した | VOL. | 0 | 0.8 | V | 3 | |
| TX欠陥は電圧の高さを出力した | VOH | 2.0 | VCC | V | 3 | |
| 活動的なケーブルの出力電気特徴 | ||||||
| 差動データ出力の電圧 |
VOH- VOL. |
350 | 800 | mV | 1 | |
|
差動出力 インピーダンス |
敗走 | 100 | Ω | |||
|
LOS主張された出力 電圧低い |
VOL. | 0 | 0.8 | V | 3 | |
注:
1. 平均出力図はIEEE 802.3aeごとにしか報知的、ではない。
2. BERで測定される1E-12よりより少なく、続けて。測定パターンは最も悪いER=4.5@ 10.3125Gb/s.のPRBS 231-1である。
3. 内部ACはつないだ
4. TXディスエイブルにVccTに10 KΩの懸垂に内部4.7KΩがある
5. ホスト板の4.7KΩ懸垂の測定へのVcc
ケーブルの機械指定
| 変数 | 価値 | 単位 |
| 直径 | 3 | Mm |
| 最低の曲げ半径 | 30 | Mm |
|
長さの許容 |
長さ < 1="" m:=""> | Cm |
| 1つのmの≤lengthの≤ 4.5 m:+15/-0 | Cm | |
| 5つのmの≤lengthの≤ 14.5 m:+30/-0 | Cm | |
| Length≥15.0 m +2%/-0 | m | |
| ケーブル色 | オレンジ（OM2）、水（OM3）、Megenta （OM4） |
発注情報
| 部品番号 | 記述 |
| OLSQ85XA-CDM3 | QSFP+、56Gb/sまで、AOC、デジタル診断モニタとの0~70℃、 |
