| 起源の場所: | 中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| モデル番号: | OLSBxx1XL-C （I） D10 |
| 最小注文数量: | 1 PC |
| 価格: | negotiable |
| パッケージの詳細: | 10pcs/ホイル袋、個々のパッケージ |
| 受渡し時間: | 3-6仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの80-120k |
| 製品名: | 10G SFP+ BIDI TX1270/RX1330nm 10km | データ転送速度: | 10Gb/s |
|---|---|---|---|
| 波長: | TX1270/RX1330nm | 間隔: | 10KM |
| 互換性: | OEM | 繊維のタイプ: | SMF |
| 光学部品: | DFB/PIN | DOM: | DOM |
| コネクター: | LCの単信 | 重量: | 0.024kg |
| ハイライト: | 1330nmRX 10G SFP+の光学トランシーバー,1270nmTX 10G SFP+の光学トランシーバー,10km BiDi WDMのトランシーバー |
||

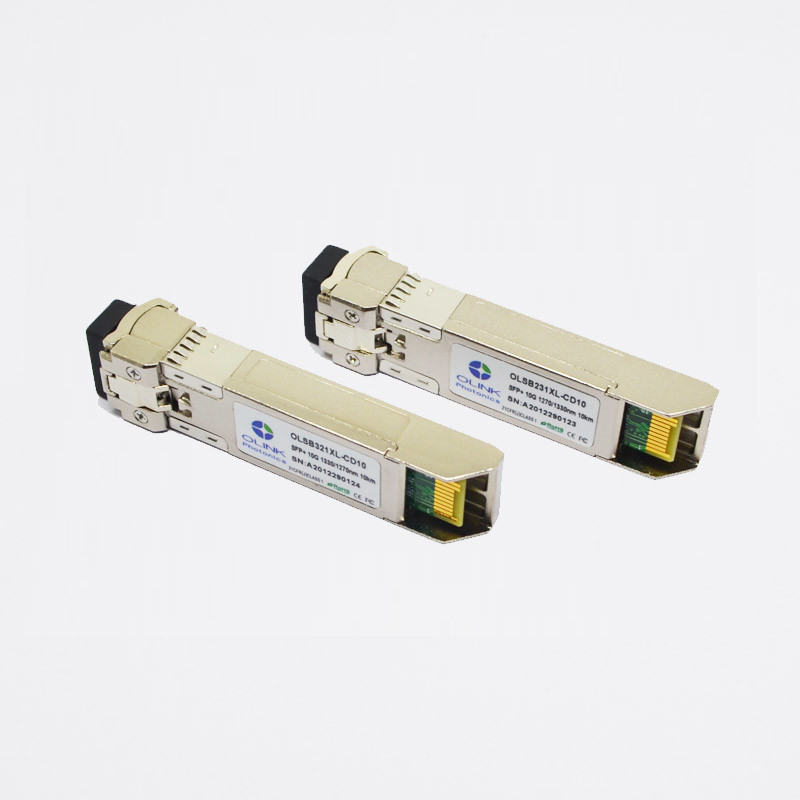

SFP+、BiDi WDM、1270nm TX/1330nm RX、LR SMF 10km、10G、DOMのC Temp/I臨時雇用者
一般的な10G SFP+ BIDI TX1270/RX1330nm 10km
• SFF-8431に迎合的な電気インターフェイス
• SFF-8472と迎合的
•802.3aeに迎合的な1つの0Gb/s連続光学インターフェイス
• 単一モード繊維の間隔10kmまで
• 作り付けのデジタル診断機能
• 単一3.3V電源
• より低いEMIのための金属のエンクロージャ、
• 迎合的な、無鉛ROHS
絶対最高評価
| 変数 | 記号 | Min. | 最高。 | 単位 | ノート |
| 供給電圧 | Vcc | -0.5 | 4.0 | V | |
| 保管温度 | TS | -40 | 85 | °C | |
| 相対湿度 | RH | 0 | 85 | % |
注:最高絶対評価以上の圧力はトランシーバーへの永久的な損害を与えることができる。
概要のオペレーティング特性
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| データ転送速度 | DR | 9.95 | 10.3125 | 11.3 | Gb/s | |
| 供給電圧 | Vcc | 3.13 | 3.3 | 3.47 | V | |
| 現在の供給 | Icc5 | 400 | mA | |||
| 作動の場合の臨時雇用者。 | Tc | 0 | 70 | °C | ||
| チタニウム | -40 | 85 |
|
光学特徴（上（C） = 0から70 ℃上（I） 85 ℃への=-40、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 作動の波長 | λ | 1250 | 1270 | 1290 | nm | |
| 1310 | 1330 | 1350 | ||||
| Ave.出力電力（可能にされる） | 舗装しなさい | -6 | 0 | dBm | 1 | |
| サイド モード抑制の比率 | SMSR | 30 | dB | |||
| 絶滅の比率 | ER | 4 | 4.5 | dB | ||
| RMSの分光幅 | Δλ | 1 | nm | |||
| 上昇/落下の時間（20%~80%） | Tr/Tf | 50 | ps | |||
| 分散の罰 | TDP | 3.2 | dB | |||
| 相対的な強度の騒音 | RIN | -128 | dB/Hz | |||
| 出力光学目 | IEEE 0802.3aeと迎合的 | |||||
| 受信機 | ||||||
| 作動の波長 | λ | 1330 | nm | |||
| 1270 | ||||||
| 受信機の感受性（ER=4.5） | PSEN1 | -12.6 | dBm | 2 | ||
| 受信機の感受性（ER=6） | PSEN2 | -14.4 | dBm | 2 | ||
| 平均は力を受け取る | 舗装しなさい | 0.5 | dBm | |||
| 受信機の反射率 | Rrx | -12 | dB | |||
| LOSは主張する | Pa | -30 | dBm | |||
| LOSは非主張する | Pd | -17 | dBm | |||
| LOSヒステリシス | Pd Pa | 0.5 | dB | |||
注:
1. 平均出力図はIEEE 802.3aeごとにしか報知的、ではない。
2. 最も悪いERと測定される;BER-12<10>;231 – 1 PRBS。
このモジュールは10ギガビットのイーサネット（10 GbE）スイッチ、ルーター、ネットワーク・インタフェース カード（NICs）および媒体のコンバーターのような装置の広い範囲を使用にプログラムされる
