| 起源の場所: | シンセン中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | RoHS FCC CE GS UL FDA etc |
| モデル番号: | OLSB451XL-CD80 |
| 最小注文数量: | 1pc |
| パッケージの詳細: | 個々のパッケージか10pcs/palletまたは20pcs/pallet |
| 受渡し時間: | 3-5仕事日 |
| 支払条件: | T/Tか純30日 |
| 供給の能力: | 1ヶ月あたりの80-120k |
| 互換性: | CISCO | データ転送速度: | 10.3125Gbps |
|---|---|---|---|
| 形式要素: | SFP+ | 波長: | 1490nm-TX/1550nm-RX |
| 光学部品: | EML BiDi | 間隔: | 80Km |
| TX力: | 0~5dBm | 温度: | 0〜70°C |
| DDM / DOM: | 支えた | 保証: | 3年 |
| ハイライト: | LC SMFのトランシーバー,BiDi SMFのトランシーバー,1490nm 10G SFP+の光学トランシーバー |
||

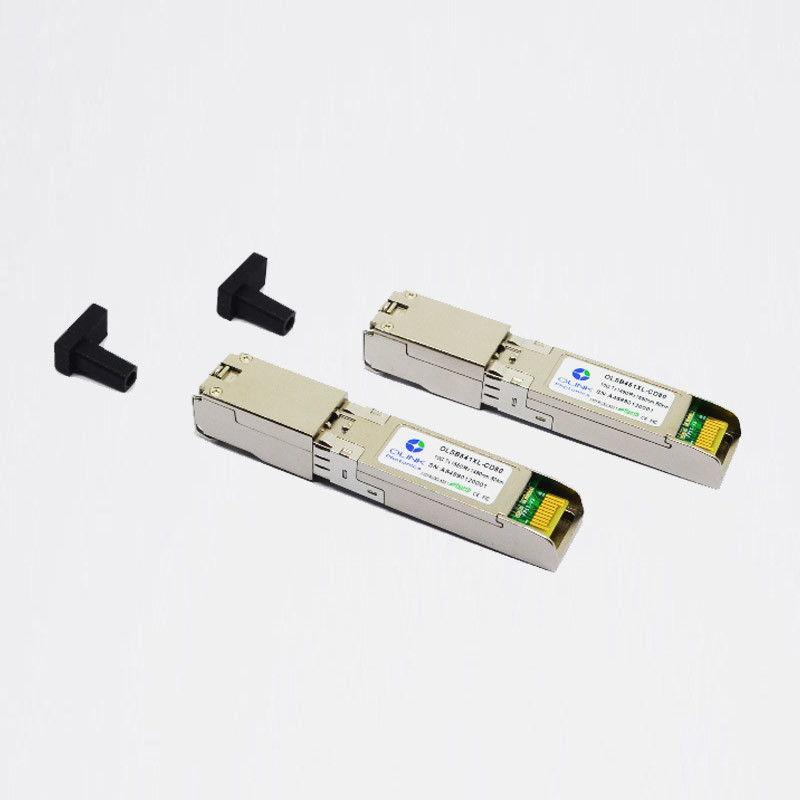

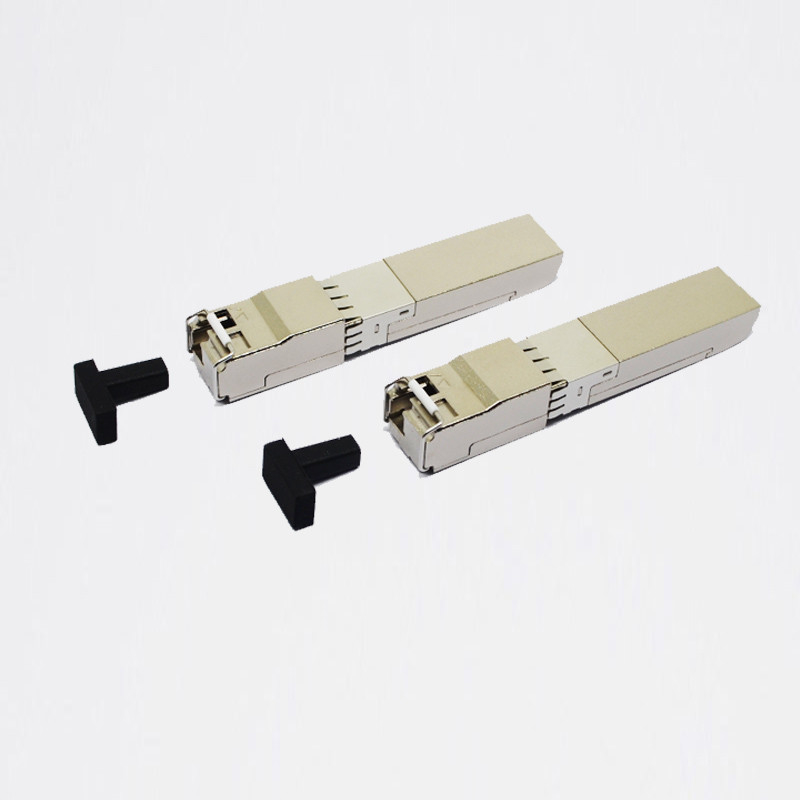

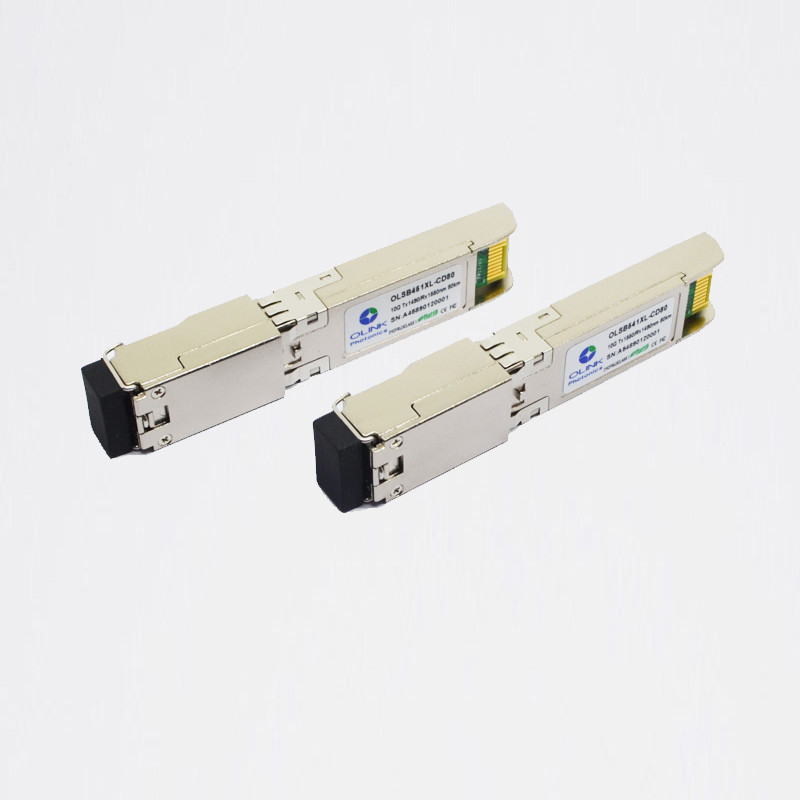

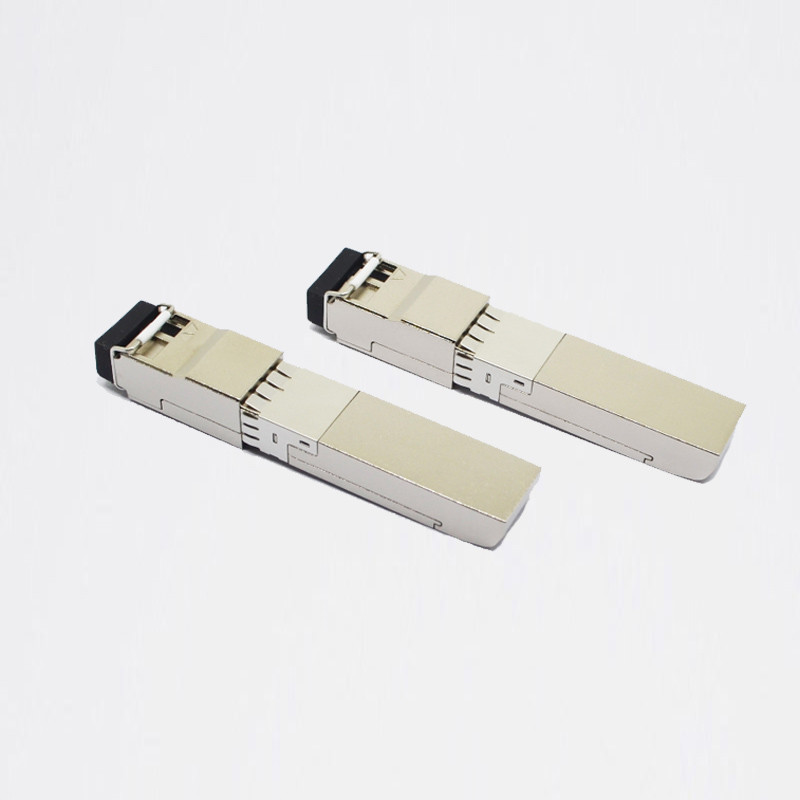

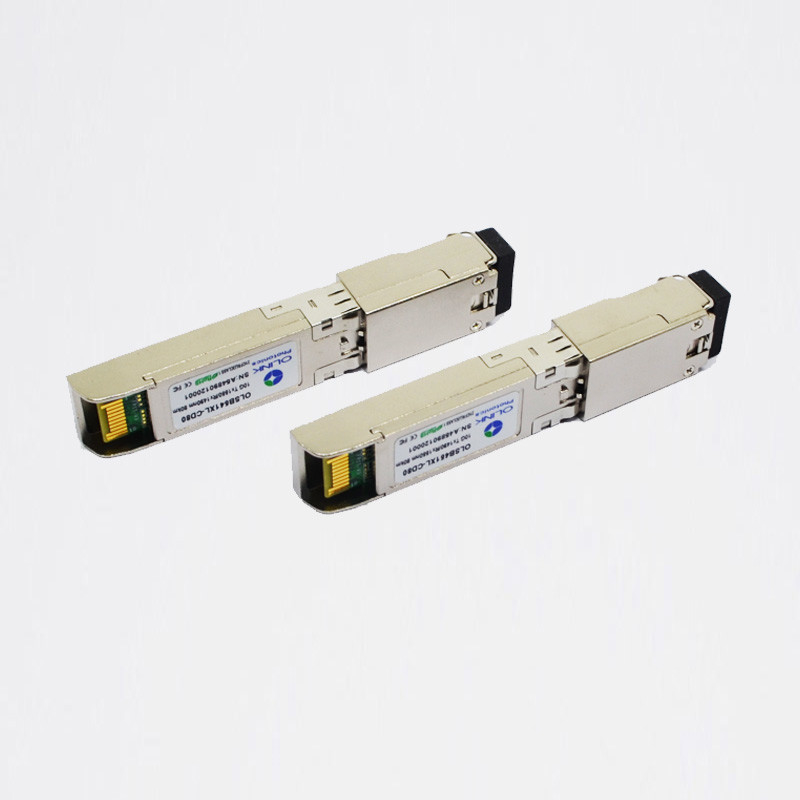

10GBASE-BX80-U BiDi SFP+ 1490nm/1550nm Cisco多用性がある80km LC SMFのトランシーバー
光学特徴（上（C） = 0から70 ℃、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 作動の波長 | λ | 1483 | 1490 | 1497 | nm | |
| 1543 | 1550 | 1577 | ||||
| Ave.出力電力（可能にされる） | 舗装しなさい | 0 | 6 | dBm | 1 | |
| サイド モード抑制の比率 | SMSR | 30 | dB | |||
| 絶滅の比率 | ER | 8.2 | dB | |||
| RMSの分光幅 | Δλ | 1 | nm | |||
| 上昇/落下の時間（20%~80%） | Tr/Tf | 50 | ps | |||
| 分散の罰 | TDP | 3.2 | dB | |||
| 相対的な強度の騒音 | RIN | -128 | dB/Hz | |||
| 出力光学目 | IEEE 0802.3aeと迎合的 | |||||
| 受信機 | ||||||
| 作動の波長 | λ | 1550 | nm | |||
| 1490 | ||||||
| 受信機の感受性 | PSEN1 | -21 | dBm | 2 | ||
| 積み過ぎ | 舗装しなさい | -7 | dBm | |||
| LOSは主張する | Pa | -40 | dBm | |||
| LOSは非主張する | Pd | -25 | dBm | |||
| LOSヒステリシス | Pd Pa | 0.5 | dB | |||
注:
1. 平均出力図はIEEE 802.3aeごとにしか報知的、ではない。
2. 最も悪いER=9と測定される;BER-12<10>;231 – 1 PRBS。
デジタル診断指定
OLSBxx1XL-CD80トランシーバーは目盛りを付けられたデジタル診断を内部または外部で要求する上位システムで使用することができる。
| 変数 | 記号 | 単位 | Min. | 最高。 | 正確さ | ノート |
| トランシーバーの温度 | DTemp-E | ºC | -5 | +75 | ±5ºC | 1 |
| トランシーバーの供給電圧 | DVoltage | V | 2.8 | 4.0 | ±3% | |
| 送信機バイアス流れ | DBias | mA | 0 | 127 | ±10% | 2 |
| 出力電力送信機 | DTx力 | dBm | -2 | +7 | ±2dB | |
| 受信機の平均入力パワー | DRx力 | dBm | -24 | -6 | ±2dB |
注:
1. 内部的には測定される
2. Txバイアス流れの正確さはレーザーの運転者からのレーザーへ実際の流れの10%である
製品の機能
●11.3Gb/sに9.95をビット・レートを支える
●単信LCのコネクター
●ホットプラグ対応SFP+の足跡
●冷却された1490nm EMLの送信機、1550nm APDの受信機
●冷却された1550nm EMLの送信機、1490nm APDの受信機
●80km SMFの関係のために適当
●低い電力の消費、 < 1="">
●デジタル診断モニタインターフェイス
●IEEE 802.3ae 10GBASE-ZRに迎合的な光学インターフェイス
●SFF-8431に迎合的な電気インターフェイス
●作動の場合温度: Commerical:0から70 °C
適用
●10.3125Gbpsイーサネット
●9.953Gbpsの10GBASE-LW
●他のオプティカル リンク
発注情報
| 部品番号 | 記述 |
| OLSB451XL-CD80 | SFP+Bidi、9.95から11.3Gb/s、1490/1550nm、80km、デジタル診断モニタとの0~70℃、 |
| OLSB541XL-CD80 | SFP+Bidi、11.3Gb/sへの9.95、1550/1490nm、80km、デジタル診断モニタとの0~70℃、 |
| 注:CWDMの波長、波長spacling>20nm時 | |
