| 起源の場所: | 中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| モデル番号: | OLSBxx1XL-C （I） D40 |
| 最小注文数量: | 1 PC |
| 価格: | negotiable |
| パッケージの詳細: | 10pcs/ホイル袋、個々のパッケージ |
| 受渡し時間: | 3-6仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 1ヶ月あたりの80-120k |
| 製品名: | 10G SFP+ BIDI TX1270/RX1330nm 40km | 速度: | OC-192 |
|---|---|---|---|
| 波長: | TX1270/RX1330nm | 範囲: | 10KM |
| 互換性: | OEM | 繊維: | SMF |
| 光学部品: | DFB/PIN | DOM: | DOM |
| コネクター: | LCの単信 | 重量: | 0.024kg |
| ハイライト: | SMFの二方向の光学トランシーバー,10G SFP+の二方向の光学トランシーバー,TX1270nm 10G SFP+の光学トランシーバー |
||

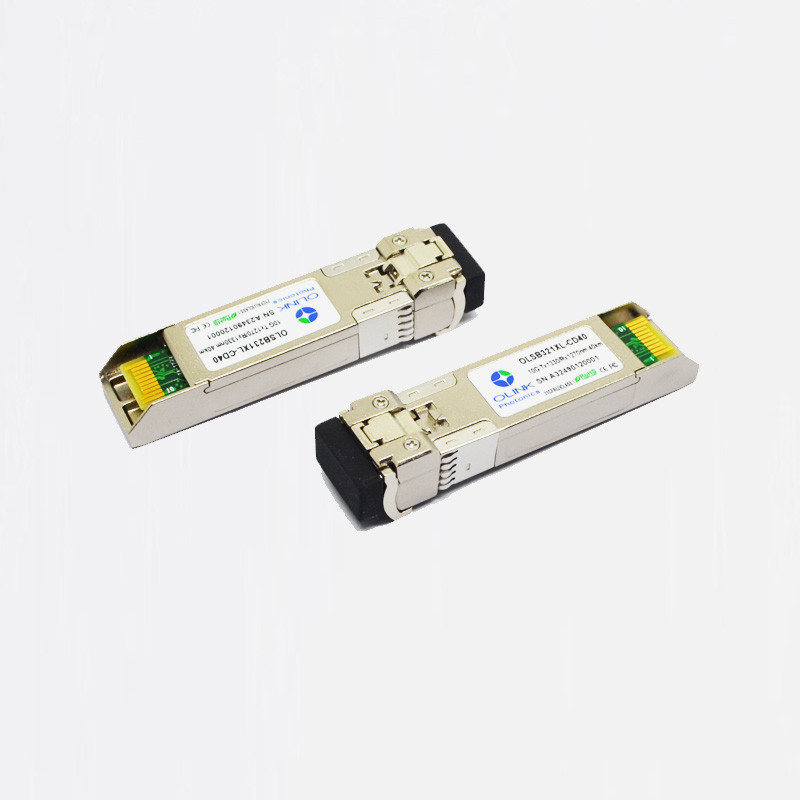

SFP+、10GBase-BX二方向、10Gbps SMF、Tx1270/Rx1330nm、40KM
一般的な10G SFP+ BIDI TX1270/RX1330nm 40km
•SFF-8432およびSFF-8472承諾
•非冷却DFBの送信機およびPINの受信機
•単信LCのコネクター
•単モード繊維
•ホットプラグ対応
•優秀なESDの保護
•より低いEMIの金属
•迎合的な、無鉛RoHS
適用
•10GBase-BXイーサネット
•8x/10x繊維チャネル
•アクセス、地下鉄および企業
電気特徴（上（C） = 0から70 ℃上（I） 85 ℃への=-40、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 差動データ入力の振動 | VIN、PP | 180 | 700 | mVpp | 1 | |
| ディスエイブルの電圧を送信しなさい | VD | VCC-0.8 | Vcc | V | ||
| 電圧を可能にするために送信しなさい | VEN | V | Vee+0.8 | |||
| 入れられた差動インピーダンス | Rin | 100 | Ω | |||
| 受信機 | ||||||
| 差動データ出力の振動 | Vout、PP | 300 | 850 | mVpp | 2 | |
| 出力上昇時間および落下時間 | Tr、Tf | 28 | Ps | 3 | ||
| LOSは主張した | VLOS_F | VCC-0.8 | Vcc | V | 4 | |
| LOSは非主張した | VLOS_N | V | Vee+0.8 | V | 4 | |
注:
1. 直接TXのデータ入力 ピンに接続される。レーザーの運転者ICへのピンからのACカップリング。
2. 100Ω差動終了に。
3. 20 – 80%。モジュールのコンプライアンス試験板およびOMAのテスト パターンと測定される。PRBS 9の4 1'sおよび4 0's順序の使用は受諾可能な代わりである。
4. LOSは開いたコレクター出力である。板は4.7kΩ –ホストの10kΩと抜かれるべきである。正常運営は論理0である;信号の損失は論理1.である。
光学特徴（上（C） = 0から70 ℃上（I） 85 ℃への=-40、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機 | ||||||
| 作動の波長 | λ | 1250 | 1270 | 1290 | nm | |
| 1310 | 1330 | 1350 | ||||
| Ave.出力電力（可能にされる） | 舗装しなさい | 0 | 6 | dBm | 1 | |
| サイド モード抑制の比率 | SMSR | 30 | dB | |||
| 絶滅の比率 | ER | 5 | dB | |||
| RMSの分光幅 | Δλ | 1 | nm | |||
| 上昇/落下の時間（20%~80%） | Tr/Tf | 50 | ps | |||
| 分散の罰 | TDP | 3.2 | dB | |||
| 相対的な強度の騒音 | RIN | -128 | dB/Hz | |||
| 出力光学目 | IEEE 0802.3aeと迎合的 | |||||
| 受信機 | ||||||
| 作動の波長 | λ | 1330 | nm | |||
| 1270 | ||||||
| 受信機の感受性 | PSEN2 | -15 | dBm | 2 | ||
| 平均は力を受け取る | 舗装しなさい | 0.5 | dBm | |||
| 受信機の反射率 | Rrx | -12 | dB | |||
| LOSは主張する | Pa | -30 | dBm | |||
| LOSは非主張する | Pd | -18 | dBm | |||
| LOSヒステリシス | Pd Pa | 0.5 | dB | |||
注:
1. 平均出力図はIEEE 802.3aeごとにしか報知的、ではない。
2. 最も悪いER=6と測定される;BER-12<10>;231 – 1 PRBS。
