| 起源の場所: | SZ中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | ISO9001,ISO14001,OHSAS18001 |
| モデル番号: | OLCFXXTXL-CD40 |
| 最小注文数量: | 1pcs |
| パッケージの詳細: | 個々のパッケージまたは10 PCパレットか20 PCパレット |
| 受渡し時間: | 3-5仕事日 |
| 支払条件: | TT/Net 30days |
| 供給の能力: | 1ヶ月あたりの80-100K |
| 部品番号: | OLCFXXTXL-CD40 | データ転送速度: | 100g |
|---|---|---|---|
| Compitibleのブランド: | 、Ciscoの杜松、MikroTik一般的 | 形式要素: | CFP2 |
| コネクター: | LC | パワー消費量: | < 12W=""> |
| ハイライト: | 100GBASE-ER4 CFP2の光学トランシーバー,杜松の多用性があるCFP2光学トランシーバー,40kmのCFP2光学トランシーバー モジュール |
||

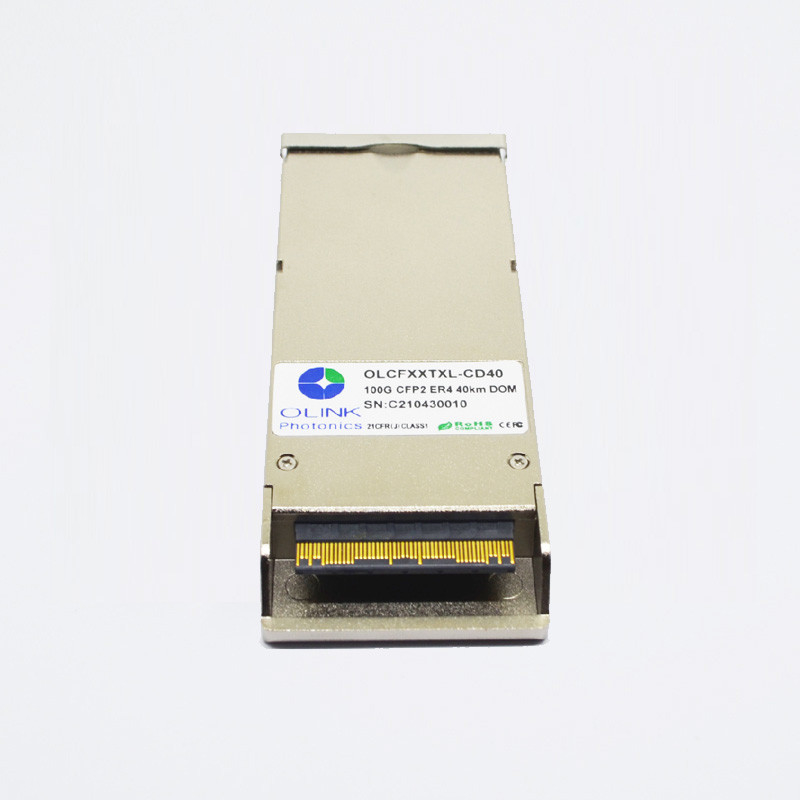

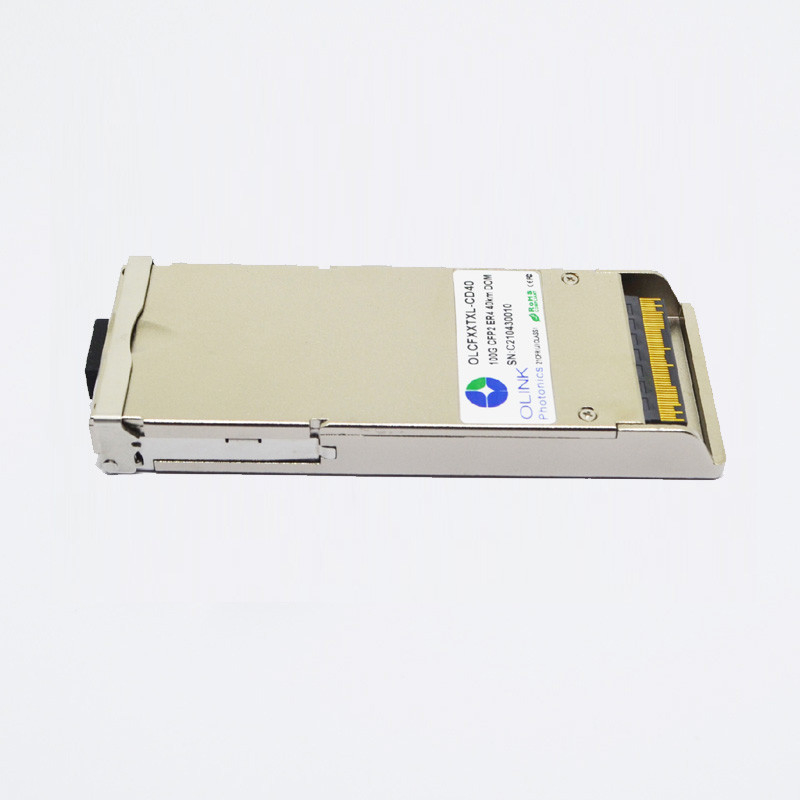

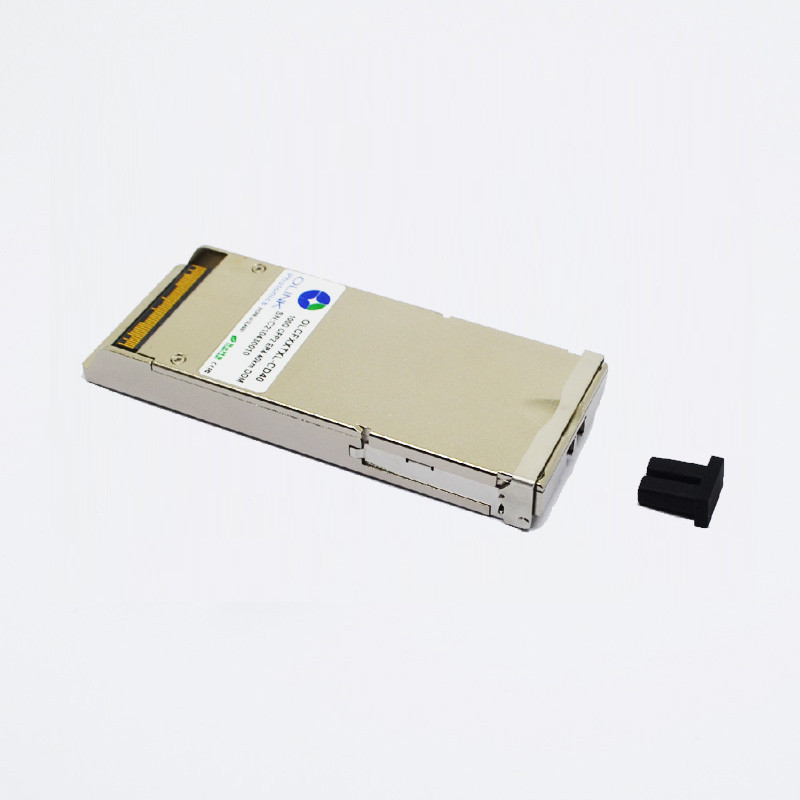

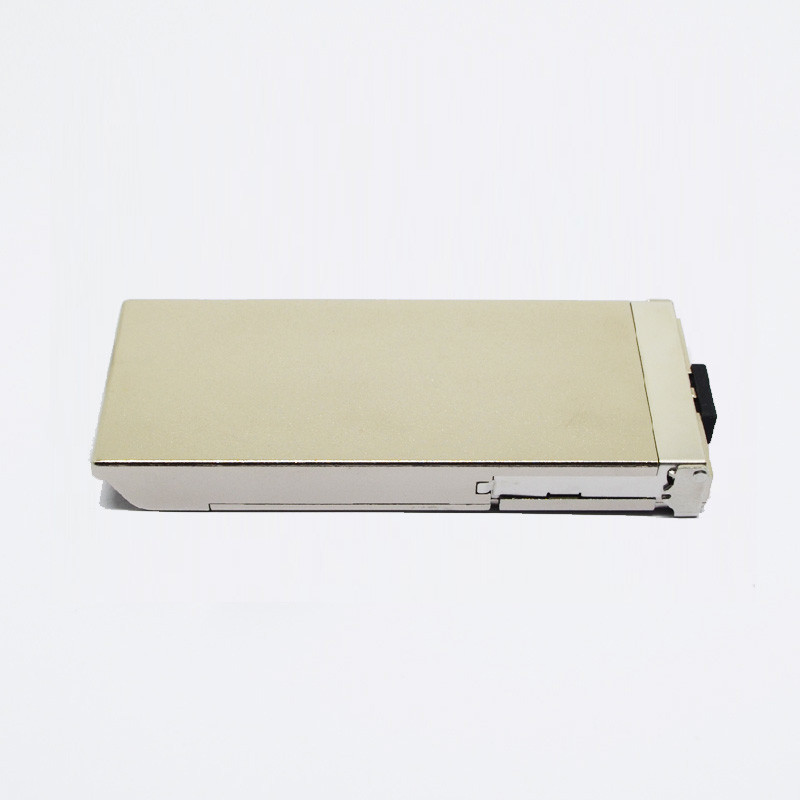

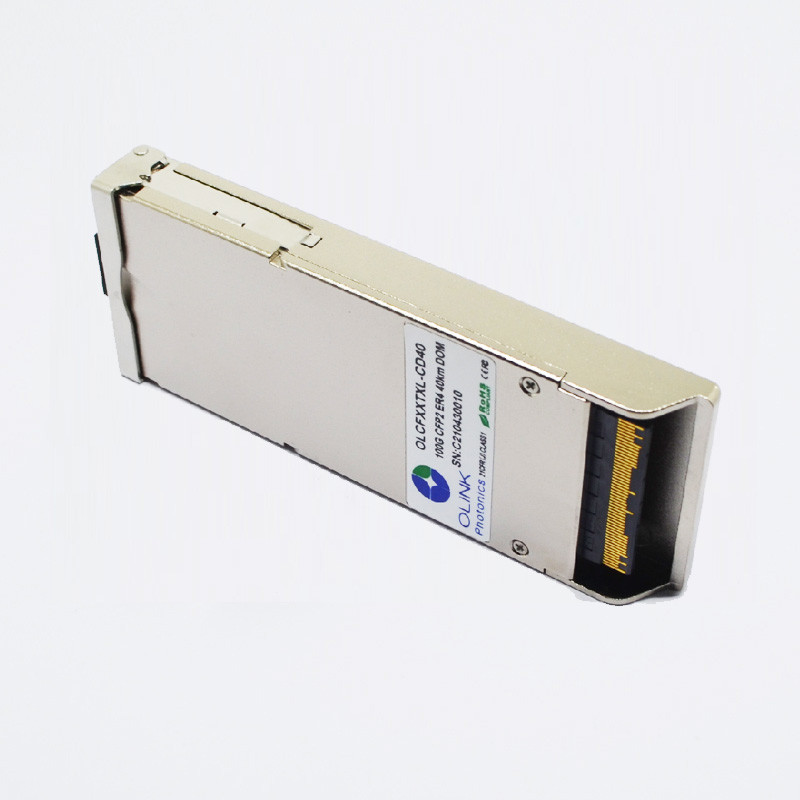

100G CFP2 ER4 40kmの杜松と互換性がある光学トランシーバー モジュール
RoHS迎合的な100Gb/s CFP2 ER4 40kmの光学トランシーバー
製品の機能
●112Gbpsまでのサポートはビット・レートを
●複式アパートLCのコネクター
●ホットプラグ対応
●27.952493Gbpsまでの作動の電気シリアル データ率
●APDローザ
●4平行電気シリアル・インタフェース
●30km SMFの関係のために適当
●低い電力の消費、 < 12W="">
●デジタル診断モニタInterfacel
●MDIOの通信用インタフェース
●100GBASE-ER4と迎合的
●作動の場合温度:
Commerical:0から70 °C
適用
●ローカルエリア・ネットワーク（LAN）
●広域ネットワーク（WAN）
●ルーター インターフェイスへのスイッチ
標準
●IEEE 802.3baと迎合的
●CFP2 MSAハードウェア指定と迎合的
●CFP2 MSA管理指定と迎合的
●ITU-T G709/Y.1331と迎合的
●RoHSと迎合的
機能の記述
OlinkphotonicsのOLCFXXTXL-CD40は、100G CFP2 ER4の光学トランシーバー送受信する1つのモジュールに道を統合する。で送信側を、シリアル データの流れの4つの車線回復され、時間を調節され、そして通じる1296、1300、1305、そして1309のnmの中心の波長の4つの電気吸収によって調整されるレーザー（EMLs）を制御する4人のレーザーの運転者に。光シグナルは業界標準LCのコネクターを通した単モード繊維にそれから多重型になる。で側面を、光学データ・ストリームの4つの車線光学的に多重分離される統合された光学デマルチプレクサーによって受け取りなさい。各データ蒸気は出力運転者にPINのフォトディテクターおよびtransimpedanceのアンプによって回復され、時間を調節され、そして通じる。このモジュールはホットプラグ対応の電気インターフェイス、低い電力の消費およびMDIO管理インターフェイス特色にする。
光学特徴
（通知がなければ推薦された作動条件の下で、テストされて）
| 変数 | 記号 | 単位 | 分 | タイプ | 最高 | ノート | |||||
| 光トランスミッタの特徴 | |||||||||||
| シグナリング率、各車線 | GBd | 25.78125 ±100 PPM | 100GBase-ER4 | ||||||||
| 27.9525 ±20 PPM | OTU4 | ||||||||||
| 4車線の波長範囲 | λ1 | nm | 1294.53 | 1295.56 | 1296.59 | ||||||
| λ2 | 1299.02 | 1300.05 | 1301.09 | ||||||||
| λ3 | 1303.54 | 1304.58 | 1305.63 | ||||||||
| λ4 | 1308.09 | 1309.14 | 1310.19 | ||||||||
| 総進水力 | dBm | 8.9 | 100GBase-ER4 | ||||||||
| 平均進水力、各車線 | Pavg | dBm | -2.9 | 2.9 | 2 | ||||||
| 光学調節広さ、各車線（OMA） 2 | OMA | dBm | 0.1 | 4.5 | |||||||
| 何れかの2つの車線（OMA）間の進水力の相違 | dB | 3.6 | |||||||||
| 絶滅の比率 | ER | dB | 8 | 100GBase-ER4 | |||||||
| サイド モード抑制の比率 | SMSR | dB | 30 | ||||||||
| 送信機および分散の罰、各車線 | TDP | dB | 2.5 | ||||||||
| 光学リターン・ロスの許容 | dB | 20 | |||||||||
| 送信機reflectance3 | dB | – 12 | |||||||||
| 送信機の目マスク{X1、X2、X3、Y1、Y2、Y3} | {0.25、0.4、0.45、0.25、0.28、0.4} | 100GBase-ER4 | |||||||||
| 光レシーバの特徴 | |||||||||||
| 各車線のための率を受け取りなさい | Gbps | 25.78125 | 27.9525 | ||||||||
| 入れられた光学力に積み過ぎなさい | Pmax | dBm | 5.5 | 3 | |||||||
|
平均はそれぞれのための力を受け取る 車線 |
Pin | dBm | -20.9 | 4.5 | 4、5 | ||||||
|
それぞれのためのOMAの力を受け取りなさい 車線 |
PinOMA | dBm | 4.5 | ||||||||
|
相違の力を受け取るため 何れかの2つの車線間のOMA |
dBm | 4.5 | |||||||||
|
OMAの受信機の感受性のための 各車線 |
ソーマ | dBm | -21.4 | 6 | |||||||
|
重点を置かれた受信機の感受性 各車線のためのOMA |
dBm | -17.9 | 7、8 | ||||||||
注:
1。 供給の流れはworkingcurrent CFP2モジュールの供給の流れおよびテスト ボードを含んでいる。
2.平均進水力は、各車線（分） 100GBase-LR4信号強度の主な表示器ではなくのために報知的である。
3. 受信機は、損傷なしで、この平均出力のレベルを持っている光学入力信号への連続的な露出を容認できる
4。 平均は力を、100GBASE-ER4のための各車線（最高） 100BASE-ER4送信機の価値より大きい短い間隔で100BASE-LR4単位との両立性を許可するために受け取る
5.平均は力を受け取るために、各車線（分）報知的、ない主な表示器である
信号強度の。この価値の下の受け取られた力は迎合的である場合もない;但し、これの上の価値は承諾を保障しない
6.受信機の感受性（OMA）は、各車線（最高）報知的である
7. BER=10-12のためのTP3で一致テスト信号と測定されて
8.重点を置かれた受信機の感度テストの状態:各車線のための縦の目の閉鎖の罰は1.8dBである;重点を置かれた目J2は各車線のためにである0.3UI小刻みに動く;重点を置かれた目J9は各車線のためにである0.47UI小刻みに動く。
私達のプロダクトのより多くの細部:
高い信頼できる光学部品および優秀な設計
1. DLBレーザーおよびPINフォトダイオード
2. 厚い金指
3. 堅い金の貝のめっき
費用効果が大きく、信頼できる伝達
私達のパッキング及び分類:
私達のすべてのモジュールは保証3年の過す!
