| 起源の場所: | SZ中国 |
|---|---|
| ブランド名: | OLKOPTO |
| 証明: | ISO9001,ISO14001,OHSAS18001 |
| モデル番号: | OLCF85TXMX-CDS1 |
| 最小注文数量: | 1pcs |
| パッケージの詳細: | 個々のパッケージまたは10 PCパレットか20 PCパレット |
| 受渡し時間: | 3-5仕事日 |
| 支払条件: | TT/Net 30days |
| 供給の能力: | 1ヶ月あたりの80-100K |
| 部品番号: | OLCF85TXMX-CDS1 | データ転送速度: | 100g |
|---|---|---|---|
| Compitibleのブランド: | 、Ciscoの杜松、MikroTikのDリンク、Cienaの極端一般的 | 形式要素: | CFP2 |
| コネクター: | LC | パワー消費量: | < 4W=""> |
| ハイライト: | 100GBASE-SR10光学トランシーバー モジュール,100mの光学トランシーバー モジュール,DOMが付いているCFP2光学トランシーバーは作用する |
||

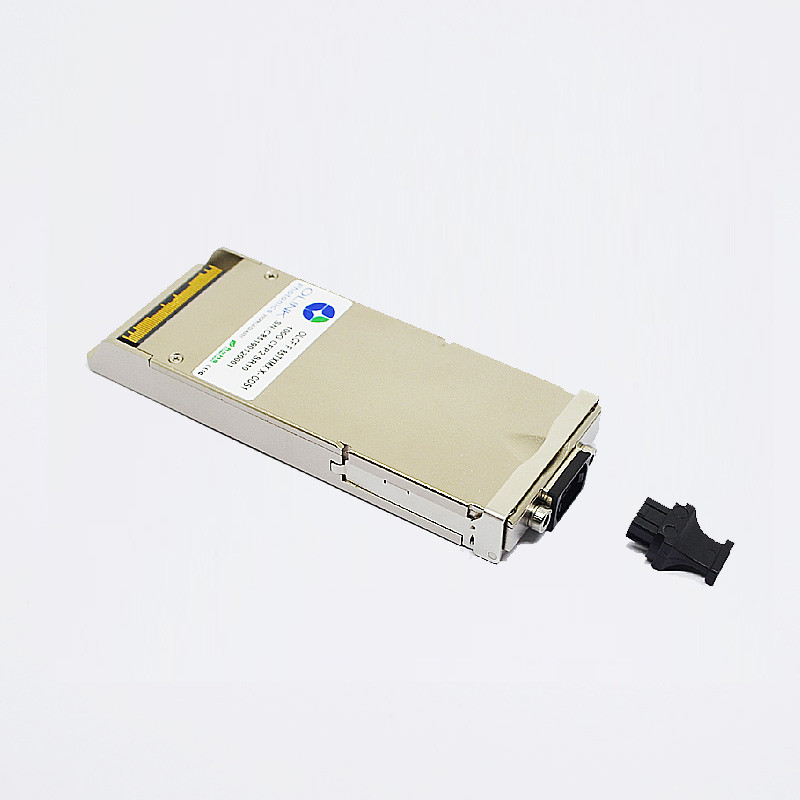

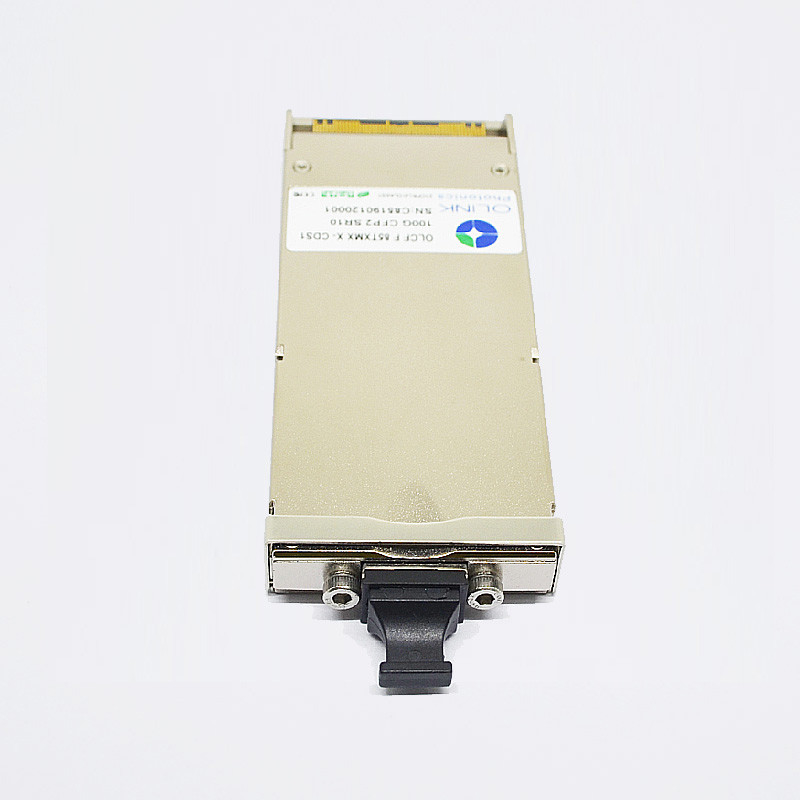

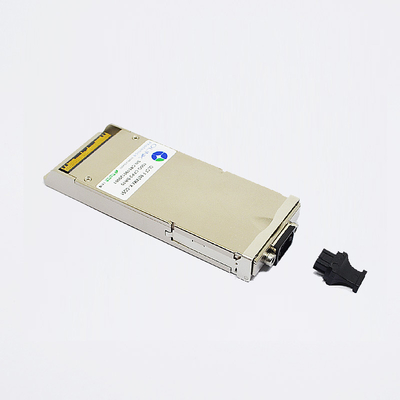

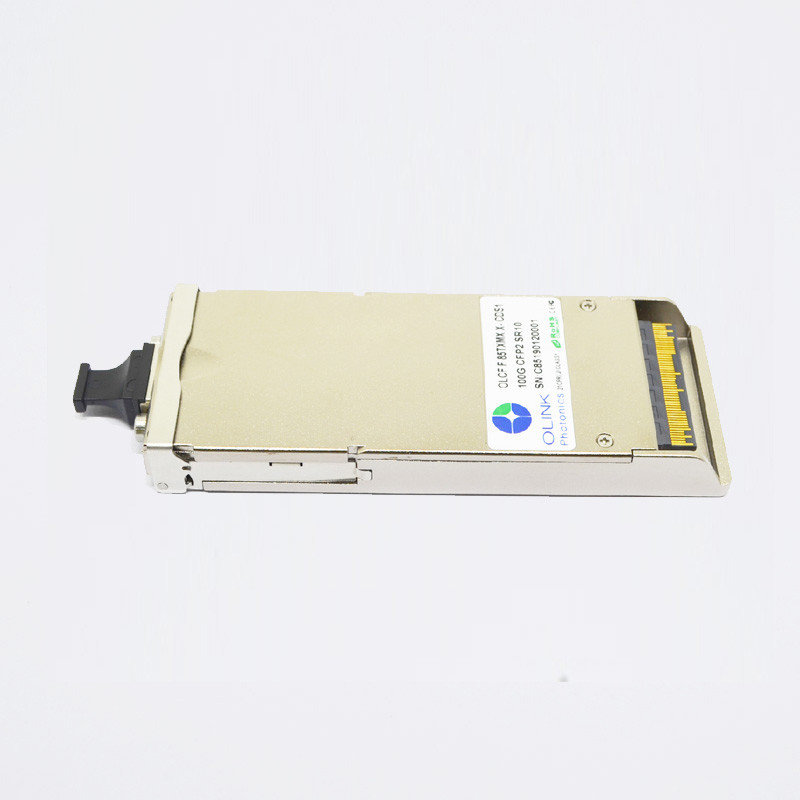

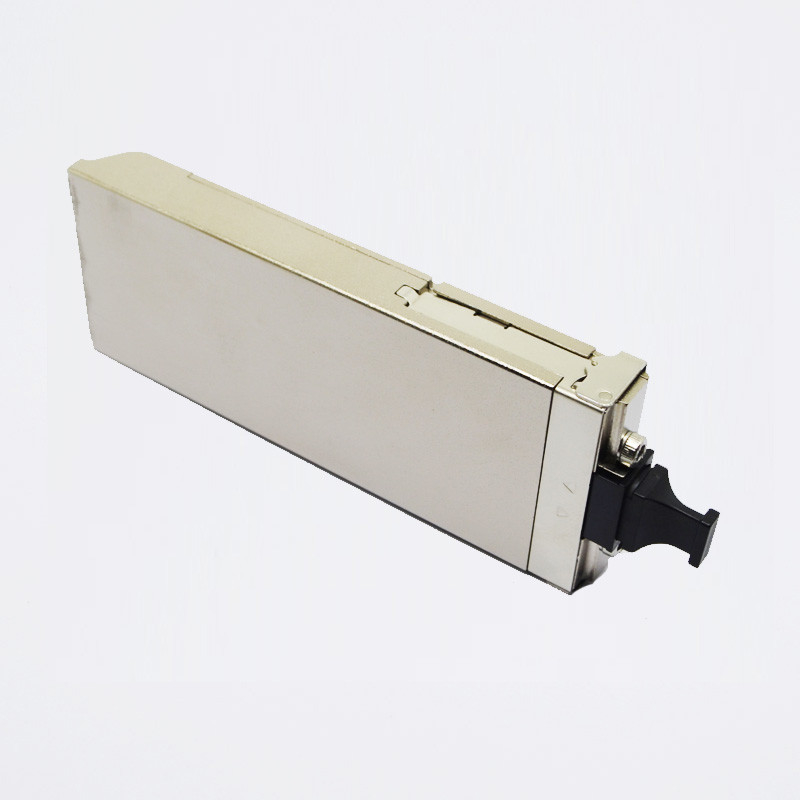

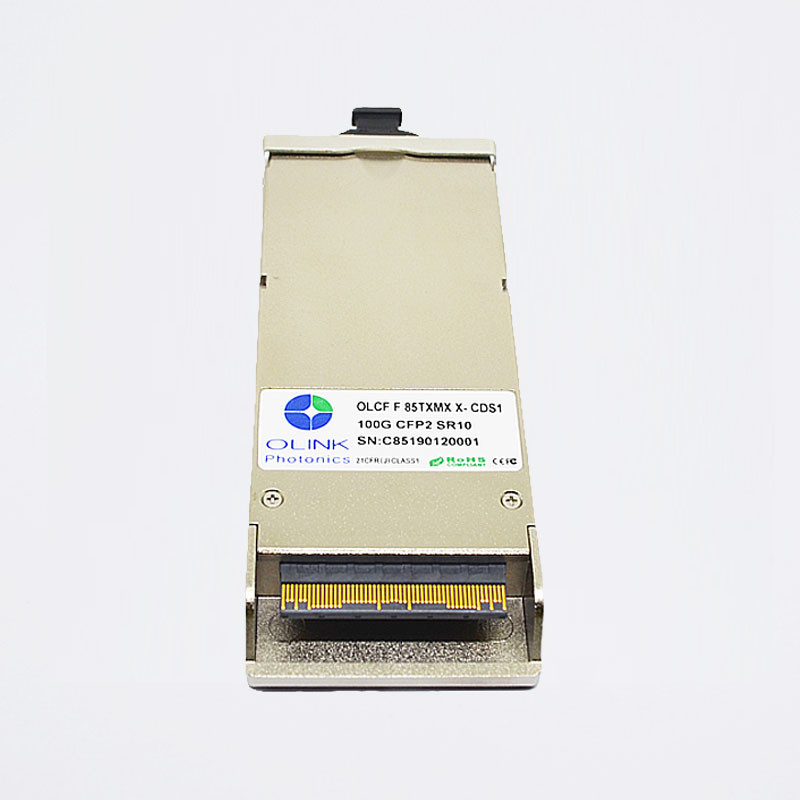

光学transceiveモジュール100Gb/s CFP2 SR10 850nm 100mのブロケード多用性があるDOM
RoHS迎合的な100Gb/s CFP2 SR10 850nm 100mの光学トランシーバー
製品の機能
●サポート103.1Gb/sへの112Gb/sはビット・レートを
●MPO 24の容器の光学インターフェイス
●CPPIの電気インターフェイス
●非冷却10x10Gb/s 850nmの送信機
●10平行電気シリアル・インタフェース
●OM3 MMFとの100mおよびOM4 MMFとの150mのために適当
●低い電力の消費 <4w>
●デジタル診断モニタのInterfacel ●MDIOの通信用インタフェース
●100GBASE-SR10と迎合的
●作動の場合温度:
Commerical:0から70 °C
適用
●100GBASE-SR10イーサネット
●10x11.2Gb/s多重モードOTN
●10x 10GE-SRLiteのイーサネット
標準
●IEEE 802.3baと迎合的
●CFP2 MSAハードウェア指定と迎合的
●CFP2 MSA管理指定と迎合的
機能の記述
OlinkcomのOLCF85TXMX-CDS1はマルチモード・ファイバ上の100つのギガビットのイーサネット リンクおよび10x11.2G OTNの顧客インターフェイスの使用のために、100GE SR10 CFP2 （ALT1）のトランシーバー モジュール設計されている。それらはCFP2 MSAとIEEE 802.3ba 100GBASE-SR10と迎合的である。デジタル診断機能はMDIOインターフェイスによって利用できる。
光学特徴（上の= 0から70 °C、VCC = 3.13への3.47 V）
| 変数 | 記号 | Min. | タイプ | 最高。 | 単位 | ノート |
| 送信機（車線ごとに） | ||||||
| 車線ごとのデータ転送速度 | DRPL | 10.3125 | 11.1810 | Gb/s | 1 | |
| 中心の波長 | λ | 840 | 850 | 860 | nm | |
| RMSの分光幅 | Δλ | 0.65 | nm | |||
| 車線ごとの平均出力 | PAVEp | -8 | 1 | dBm | ||
| 車線ごとのOMAを送信しなさい | POMA | -6 | 3.0 | dBm | 2 | |
| の平均進水力 | DP | -30 | dB | |||
| 車線ごとのピーク期の電力 | PP | 4.0 | dBm | |||
| 車線ごとのTDP | TDP | 4 | dBm | |||
| 絶滅の比率 | ER | 3.0 | dB | |||
| リターン・ロスの許容 | 12 | dB | ||||
| 相対的な強度の騒音 | RIN | -128 | dB/Hz | 3 | ||
| 送信機の目マスク定義{X1、X2、X3、Y1、Y2、Y3} | 0.23、0.34、0.43、0.27、0.35、0.4 | |||||
| 受信機（車線ごとに） | ||||||
| 中心の波長 | λ | 840 | 850 | 860 | nm | |
| 車線ごとの受信機の感受性 | PSEN1 | -9.9 | dBm | 4 | ||
| 車線ごとの受信機の感受性（OMA） | PSEN2 | -5.4 | dBm | |||
|
車線ごとのピーク期の電力、
|
PPx | 4 | dBm | |||
| 積み過ぎ、perlane | 舗装しなさい | 1 | dBm | |||
|
受信機の反射率
|
Rrx | -12 | dB | |||
|
車線ごとの分散の罰、
|
TDP | 1.9 | dB | |||
|
車線ごとの重点を置かれた目J2のジッター、
|
JE2P | 0.35 | UI | |||
|
車線ごとの重点を置かれた目J9のジッター、
|
JE9P | 0.47 | UI | |||
|
車線ごとのジッターの許容[OMA]、
|
JTP | -5.4 | dBm | |||
|
LOSは非主張する
|
Pa | -11 | dBm | |||
|
LOSは主張する
|
Pd | -25 | dBm | |||
|
LOSヒステリシス
|
Pd Pa | 0.5 | dB | |||
注:
1.送信機は11.1810 Gb/sそれぞれの最高レートで作動する10のレーザーから成っている。
2. TDPがあっても <0>
3. RINは10*logによって量られる（10/4）送信機の外のSNRを維持するため。
4.測定された使用DUT TxおよびDUT Rx;金送信機は使用されない。
私達のプロダクトのより多くの細部:
高い信頼できる光学部品および優秀な設計
1. DLBレーザーおよびPINフォトダイオード
2. 厚い金指
3. 堅い金の貝のめっき
費用効果が大きく、信頼できる伝達
私達のパッキング及び分類:
私達のすべてのモジュールは保証3年の過す!
